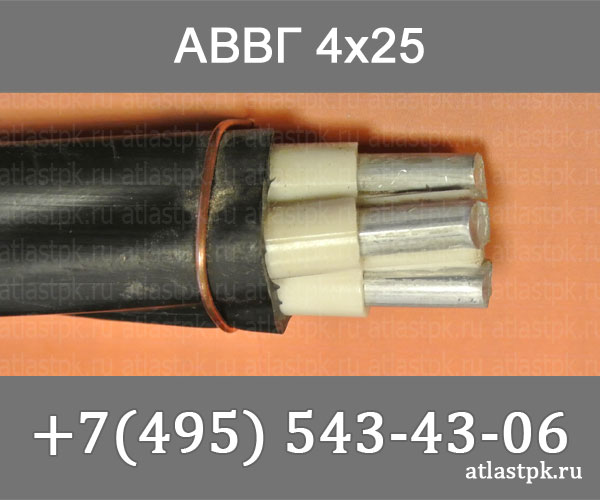

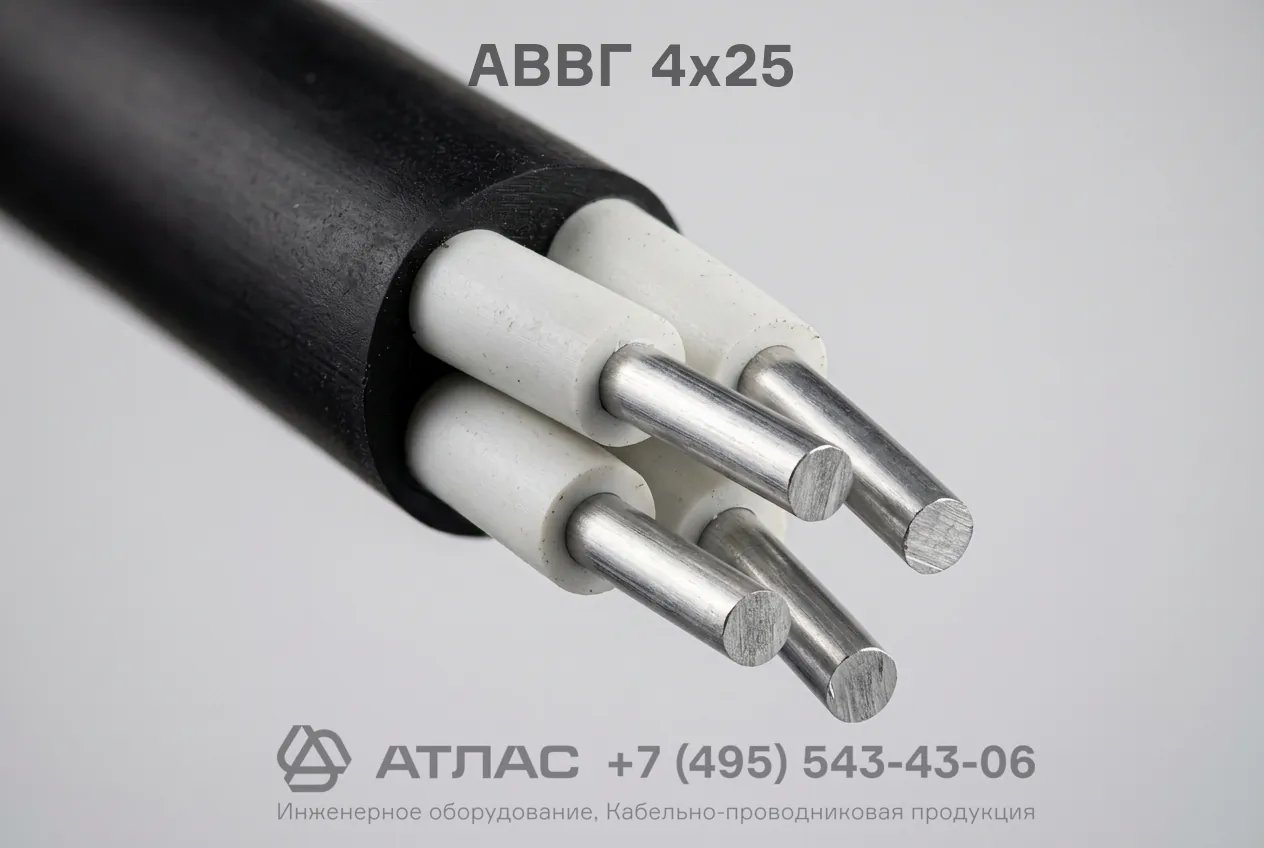

АВВГ 4х25 кабель силовой четырехжильный с алюминиевыми жилами в изоляции и оболочке из ПВХ 0,66 кВ

Кабель АВВГ 4х25 силовой — это кабельное изделие с четырьмя токопроводящими алюминиевыми жилами сечением 25 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется высокой стойкостью к внешним климатическим воздействиям, надежностью при эксплуатации в диапазоне температур от -50 °C до +50 °C и расчетным сроком службы не менее 30 лет.

Ниже представлена подробная расшифровка маркировки, конструктивные особенности и основные технические характеристики проводника.

Подробная расшифровка маркировки

Маркировка АВВГ 4х25 указывает на ключевые параметры конструкции кабеля:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — внешняя защитная оболочка выполнена из поливинилхлоридного пластиката;
• Г — «голый», отсутствие бронированного покрова поверх оболочки;
• 4 — четыре токопроводящие жилы;
• 25 — номинальное сечение каждой жилы составляет 25 мм².

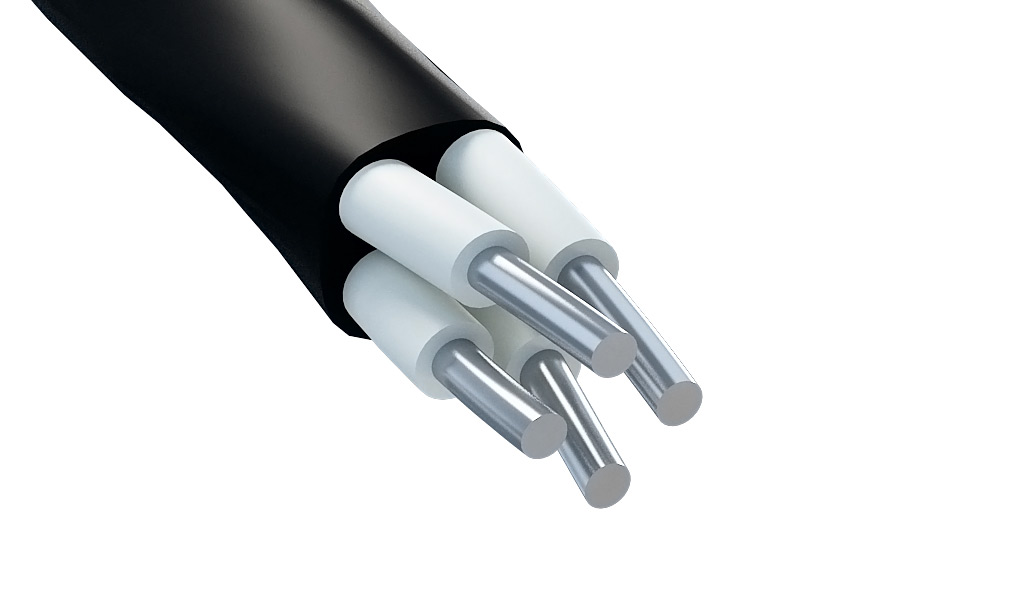

Конструкция кабеля

1. Токопроводящая жила — алюминиевая, круглой или секторной формы, однопроволочная или многопроволочная, сечением 25 мм².
2. Изоляция — слой поливинилхлоридного пластиката с цветовой маркировкой жил для удобства фазировки.
3. Скрутка и сердечник — четыре изолированные жилы скручены в сердечник с заполнением промежутков.
4. Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката, защищающий кабель от механических воздействий и влаги.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных сетях на переменное напряжение 0,66 кВ.
• Прокладка в кабельных каналах, тоннелях, коллекторах, производственных помещениях и на кабельных эстакадах.
• Монтаж по стенам зданий, сооружений и на открытом воздухе при отсутствии угрозы механических повреждений.
• Электроснабжение распределительных щитов, промышленных станков и вспомогательного оборудования.
