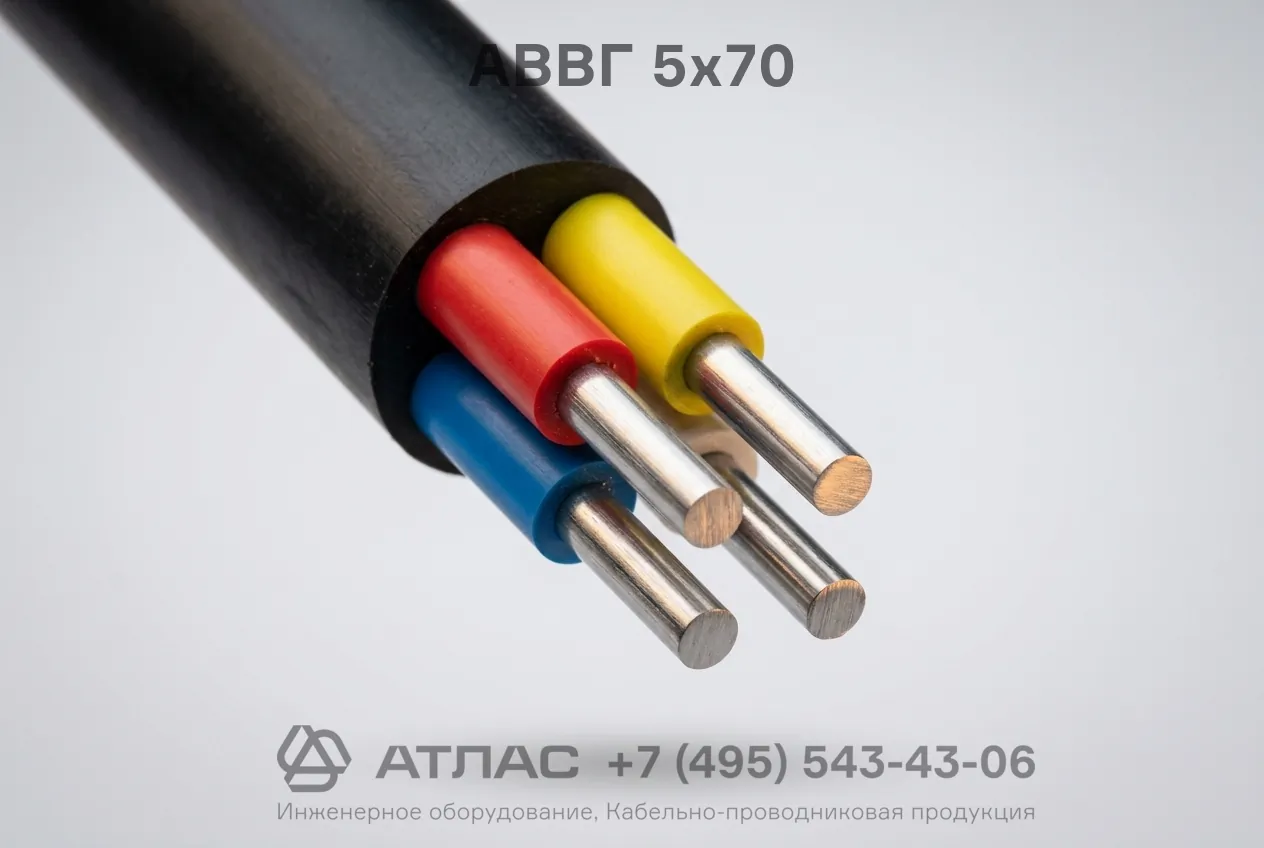

АВВГ 5х70 пятижильный силовой алюминиевый кабель 1 кВ с изоляцией и оболочкой из ПВХ пластиката
692.64 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
2008
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до 50
Описание
Кабель АВВГ 5х70 — силовой пятижильный кабель с алюминиевыми жилами сечением 70 мм² в ПВХ изоляции и наружной оболочке без защитного бронепокрова. Изделие применяется для передачи электроэнергии в стационарных электросетях на напряжение 1 кВ при одиночной прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Тип изделия
Единица измерения
м
Вес (не более), кг/км
2008
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до 50
Материал жилы
алюминий
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
37
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Время работы в открытом огне
не огнестойкий
Категория пожарной опасности
О1.8.2.5.4
Кабель АВВГ 5х70 силовой — это надежное кабельное изделие с пятью токопроводящими жилами из алюминия в изоляции и оболочке из поливинилхлоридного пластиката. Кабель предназначен для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 1 кВ номинальной частотой 50 Гц. Изделие отличается стойкостью к воздействию широкого диапазона температур окружающей среды, надежностью при одиночной прокладке и длительным сроком безаварийной службы.
Ниже представлена детальная расшифровка маркировки, конструктивные особенности и основные нормативные технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о конструктивных особенностях и типоразмере кабеля:
- А — токопроводящие жилы изготовлены из алюминия;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного бронированного покрова («голый»);
- 5 — количество токопроводящих жил;
- 70 — номинальное сечение каждой токопроводящей жилы, мм².
Конструкция кабеля
- Токопроводящие жилы — алюминиевые, многопроволочные или однопроволочные, круглой или секторной формы.
- Изоляция — из поливинилхлоридного пластиката с индивидуальной отличительной расцветкой каждой жилы.
- Скрутка — изолированные жилы скручены в сердечник правильной скруткой.
- Внутренняя оболочка или заполнение — заполняет межфазное пространство между скрученными жилами, придавая кабелю практически круглую форму.
- Наружная оболочка — защитный слой из ПВХ пластиката, предохраняющий внутренние элементы от внешних климатических и механических воздействий.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ (частота 50 Гц) |
| Количество и сечение жил | 5х70 мм² |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Допустимый длительный нагрев жил | +70 °C |
| Предельный нагрев жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный наружный диаметр | 37 мм |
| Расчетная масса (вес) | 2008 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электрической энергии в фиксированных установках на номинальное переменное напряжение 1 кВ.
- Одиночная прокладка в кабельных эстакадах, галереях, туннелях, кабельных полуэтажах и производственных помещениях.
- Монтаж на открытом воздухе на трассах без ограничения разности уровней при исключении риска прямого механического повреждения.
- Электроснабжение распределительных щитов, промышленного электрооборудования и силовых энергосистем.
