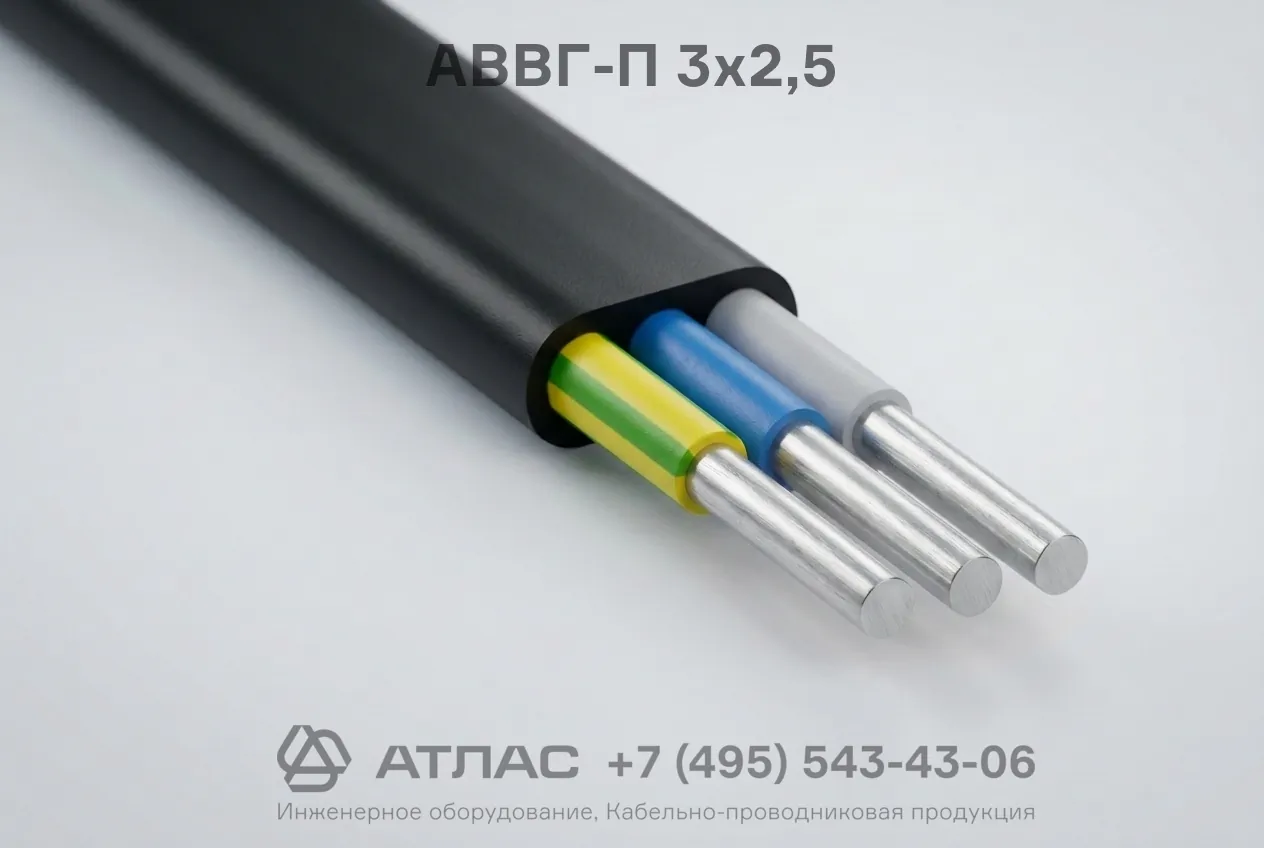

АВВГ-П 3х2,5 кабель силовой плоский с алюминиевыми жилами, изоляцией и оболочкой из ПВХ на 0,66 кВ
24.16 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
110
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель силовой АВВГ-П 3х2,5 предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение 0,66 кВ. Плоская конструкция с тремя алюминиевыми жилами и изоляцией из ПВХ.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
110
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
алюминий
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Кабель силовой АВВГ-П 3х2,5 плоский представляет собой кабельное изделие с тремя параллельно уложенными однопроволочными алюминиевыми жилами, предназначенное для стационарной передачи и распределения электрической энергии в сетях на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие характеризуется надежной изоляцией и внешней оболочкой из поливинилхлоридного пластиката, устойчивостью к влажной среде и широким диапазоном температур эксплуатации от -50 до +50 °C.
Ниже представлена подробная расшифровка маркировки, послойная структура конструкции, технические характеристики и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГ-П 3х2,5 расшифровывается следующим образом:
- А — токопроводящие жилы выполнены из алюминия
- В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката
- В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката
- Г — отсутствие защитных бронированных покровов (кабель «голый»)
- П — плоское конструктивное исполнение (жилы расположены в одной плоскости параллельно друг другу)
- 3 — количество токопроводящих жил
- 2,5 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²)
Конструкция кабеля
- Токопроводящие жилы — три монолитные (однопроволочные) круглые жилы из электротехнического алюминия сечением 2,5 мм²;
- Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой расцветкой жил для удобства фазировки при монтаже;
- Внешняя оболочка — сплошной защитный слой из ПВХ пластиката, наложенный поверх параллельно расположенных жил и образующий плоскую форму кабельного изделия.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (50 Гц) |
| Максимальное рабочее напряжение сети | 0,72 кВ |
| Количество и сечение жил | 3х2,5 мм² |
| Электрическое сопротивление изоляции при 20 °C | не менее 10 МОм·км |
| Электрическое сопротивление изоляции при длительно допустимой температуре нагрева жил | не менее 0,005 МОм·км |
| Температура окружающей среды при эксплуатации | от -50 °C до +50 °C |
| Монтаж без предварительного подогрева | при температуре не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура нагрева жил в аварийном режиме | +80 °C (не более 8 часов в сутки) |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров кабеля |
| Расчетный справочный вес | около 110 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных каналах, тоннелях, кабельных полуэтажах и коллекторах;
- Монтаж внутри сухих и влажных производственных, складских, коммерческих и жилых помещений;
- Прокладка по стенам зданий, в строительных нишах, штробах под штукатурку и по специальным кабельным лоткам;
- Применение на открытом воздухе при обеспечении защиты от прямого воздействия ультрафиолетового излучения и механических повреждений;
- Кабель не рекомендуется для непосредственной прокладки в траншеях в грунте без использования дополнительной защиты (труб или коробов).
