АВВГ-П 3х4 кабель силовой плоский трехжильный с алюминиевыми жилами сечением 4 мм2 на напряжение 0,66 кВ
Кабель АВВГ-П 3х4 силовой — это кабельное изделие с тремя алюминиевыми токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката, выполненное в плоском исполнении без защитного бронированного покрова. Кабель предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Продукция отличается стойкостью к климатическим воздействиям, широким температурным диапазоном эксплуатации от -50 °С до +50 °С, надежностью при стационарной прокладке и нормативным сроком службы не менее 30 лет.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство, базовые технические параметры и область применения изделия.
Подробная расшифровка маркировки
Буквенно-цифровое обозначение марки содержит информацию о конструктивных особенностях и типоразмере:
- А — алюминиевые токопроводящие жилы;
- В — изоляция жил выполнена из поливинилхлоридного пластиката;
- В — наружная оболочка изготовлена из поливинилхлоридного пластиката;
- Г — отсутствие защитного покрова поверх оболочки (без брони);
- П — плоское исполнение (жилы расположены в одной плоскости параллельно друг другу);
- 3 — количество токопроводящих жил;
- 4 — номинальное сечение жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящие жилы — круглые однопроволочные жилы из электротехнического алюминия сечением 4 мм².
- Изоляция — сплошной слой из поливинилхлоридного пластиката с цветовой маркировкой жил.
- Расположение жил — изолированные жилы уложены в одной плоскости параллельно.
- Наружная оболочка — защитный покров из поливинилхлоридного пластиката, предохраняющий конструкцию от механических повреждений и атмосферных факторов.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 кВ |
| Количество и сечение жил | 3х4 мм² |
| Материал жил | Алюминий |
| Материал изоляции и оболочки | ПВХ пластикат |
| Диапазон температур эксплуатации | от -50 °С до +50 °С |
| Температура монтажа без подогрева | не ниже -15 °С |
| Длительно допустимая температура нагрева жил | +70 °С |
| Допустимый нагрев жил в аварийном режиме | +80 °С (не более 8 часов в сутки) |
| Минимальный радиус изгиба при монтаже | не менее 10 наружных диаметров |
| Электрическое сопротивление изоляции при 20 °С | не менее 10 МОм/км |
| Срок службы | не менее 30 лет |
Область применения
- Стационарная прокладка в электрических сетях жилых, общественных и административных зданий.
- Монтаж кабельных линий в кабельных каналах, коробах, лотках, тоннелях и эстакадах.
- Прокладка по стенам сооружений и конструкций при отсутствии механических повреждений и растягивающих усилий.
- Распределение электроэнергии внутри сухих и влажных производственных помещений.

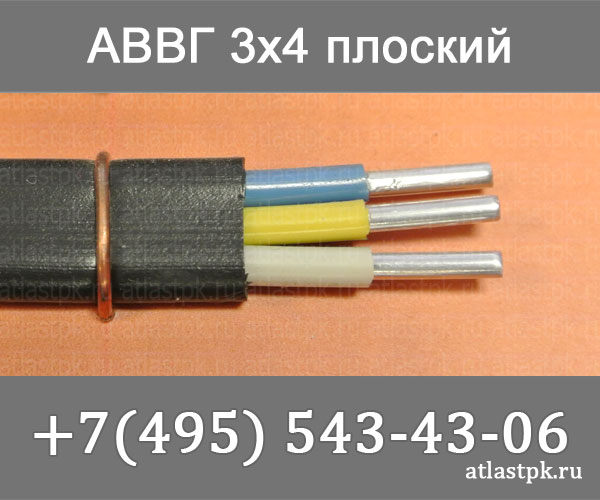

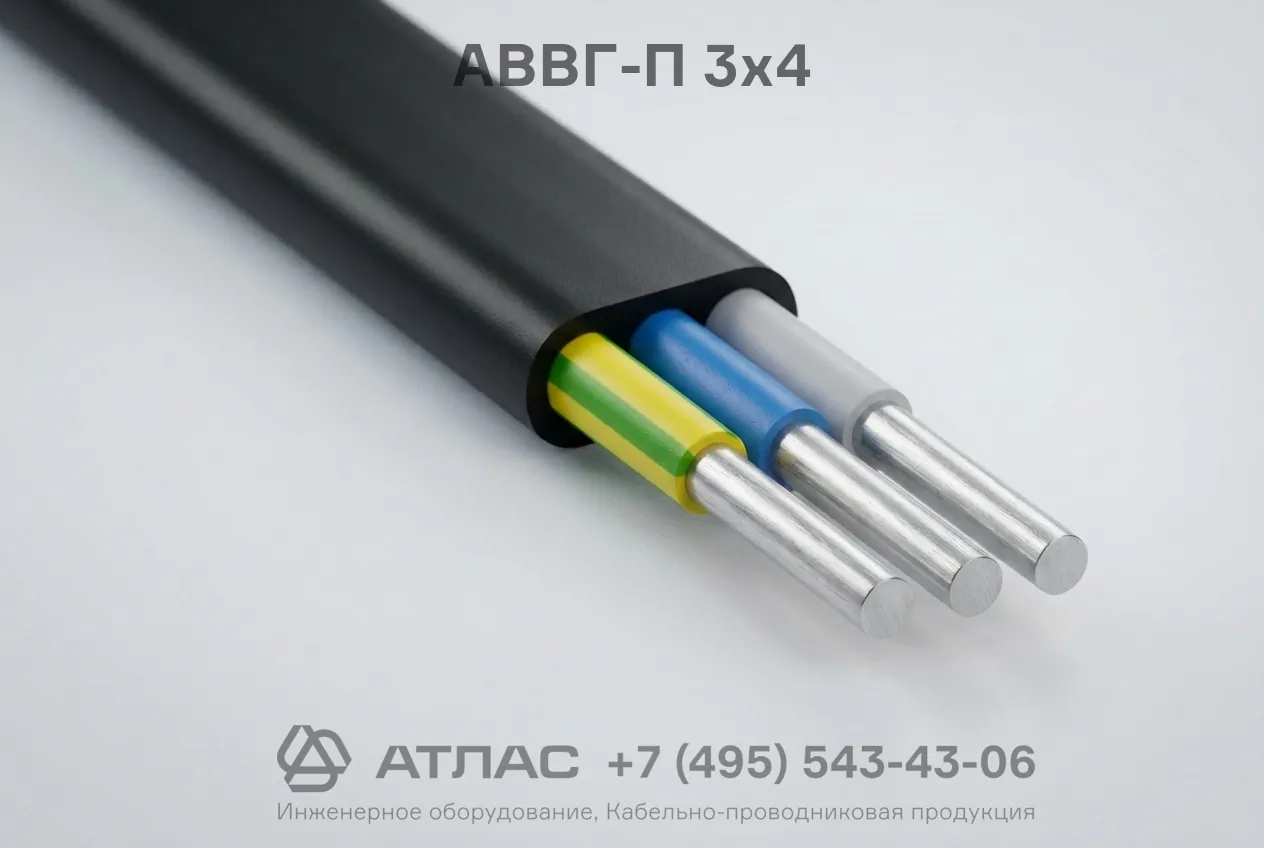

Фотогалерея
