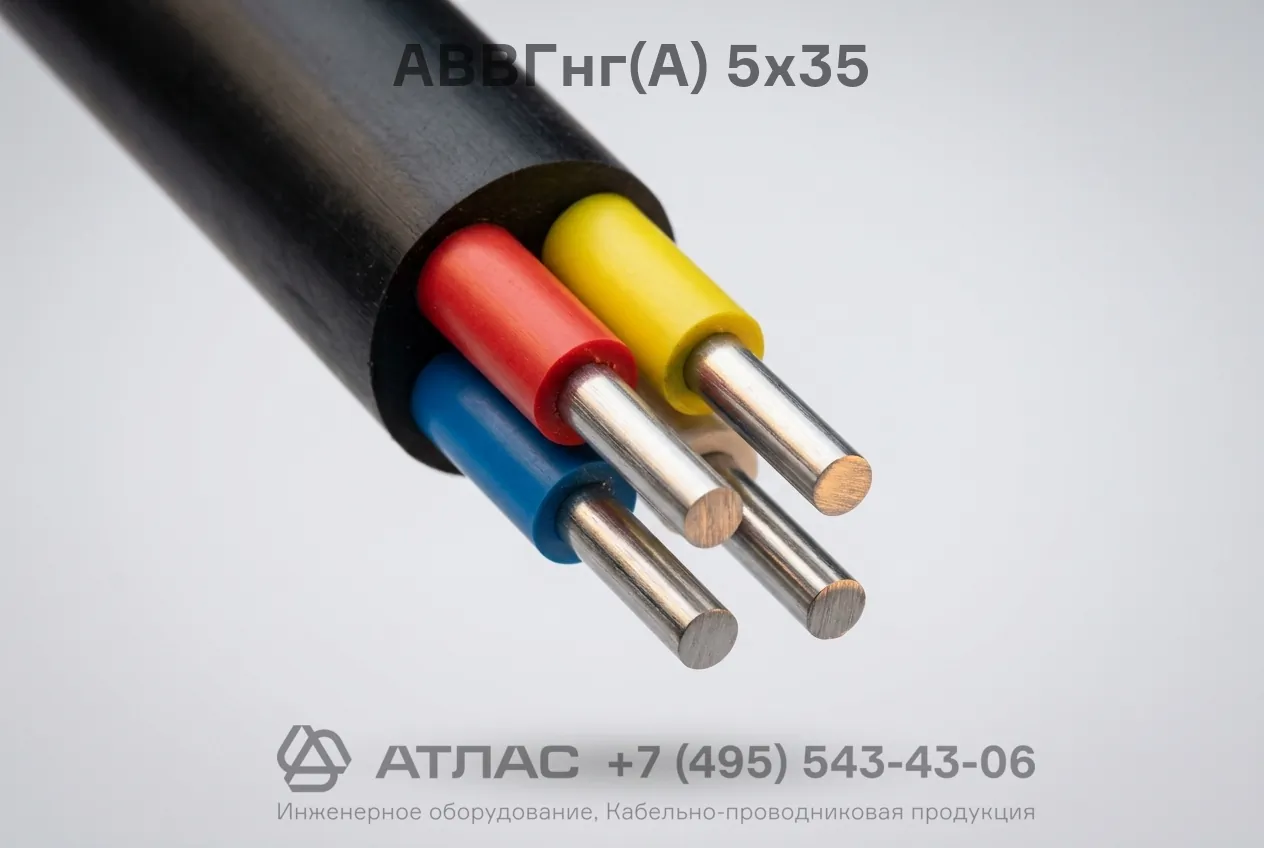

АВВГнг(А) 5х35 кабель силовой пятижильный с алюминиевыми жилами на номинальное напряжение 0.66 кВ
351.20 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
977
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АВВГнг(А) 5х35 силовой предназначен для передачи электроэнергии в стационарных установках на переменное напряжение 0.66 кВ. Конструкция содержит 5 алюминиевых жил и оболочку пониженной горючести по категории А.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
977
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат пониженной горючести
Наружный диаметр, мм
30.6
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
15
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
нг(А)
Кабель АВВГнг(А) 5х35 силовой — это пятижильный кабель с алюминиевыми токопроводящими жилами, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется надежной изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной горючести, что обеспечивает пожарную безопасность при групповой прокладке по категории А с нераспространением горения.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности, нормативные технические параметры и типовая область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие сведения о конструктивном исполнении и материалах изделия:
- А — алюминиевые токопроводящие жилы;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- 5 — количество токопроводящих жил;
- 35 — номинальное сечение каждой токопроводящей жилы, мм².
Конструкция кабеля
- Токопроводящие жилы — пять круглых или секторных жил из алюминия сечением 35 мм² (однопроволочные или многопроволочные).
- Изоляция — слой поливинилхлоридного пластиката с индивидуальной цветовой маркировкой каждой жилы.
- Внутреннее заполнение или поясная изоляция — ПВХ состав пониженной горючести, придающий сердечнику круглую форму.
- Внешняя защитная оболочка — поливинилхлоридный пластикат пониженной горючести с высокой стойкостью к внешним воздействиям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ (частота 50 Гц) |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Допустимая относительная влажность воздуха при +35 °C | до 98 % |
| Максимальная длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 15 наружных диаметров |
| Расчетный наружный диаметр | 30,6 мм |
| Ориентировочная масса (вес) | 977 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и туннелях при наличии требований к нераспространению горения по категории А.
- Стационарные электросети на промышленных объектах, электростанциях и распределительных подстанциях номинальным напряжением 0,66 кВ.
- Питание распределительных щитов, технологического оборудования, силовых сборок и агрегатов.
- Прокладка на открытом воздухе, в кабельных каналах и лотках при условии защиты от прямого солнечного излучения и механических повреждений.
