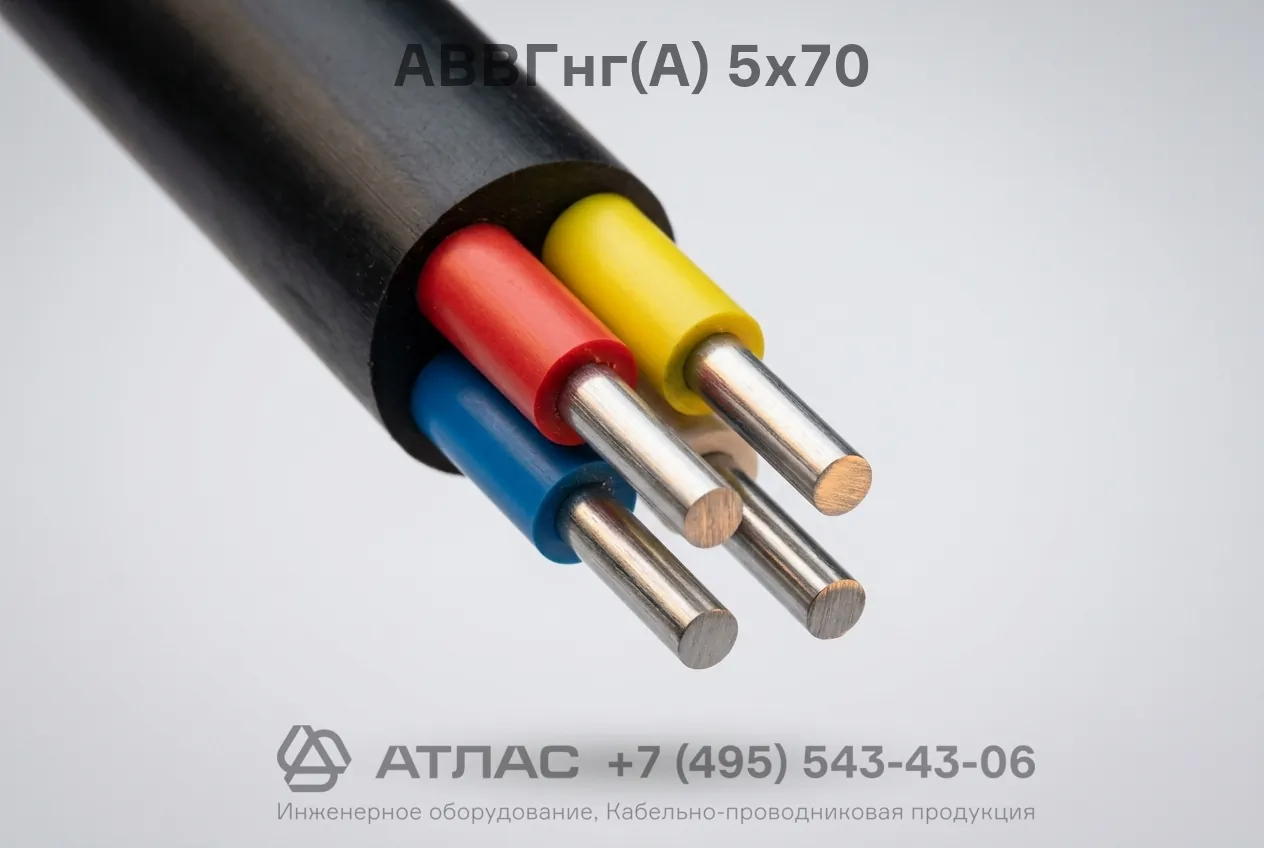

АВВГнг(А) 5х70 силовой пятижильный кабель с алюминиевыми жилами сечением 70 мм²

Кабель АВВГнг(А) 5х70 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие оснащено пятью круглыми или секторными токопроводящими жилами из алюминия сечением 70 мм² с индивидуальной изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной горючести. Ключевыми эксплуатационными характеристиками кабеля являются устойчивость к групповой прокладке по категории А с нераспространением горения, надежная работа в широком диапазоне температур окружающей среды и высокая механическая прочность при фиксированном монтаже.

Ниже представлена подробная техническая расшифровка маркировки, конструктивное исполнение изделия, нормативные параметры и основные сферы практического использования.

Подробная расшифровка маркировки

Обозначение кабеля формируется в строгом соответствии с государственными стандартами и раскрывает его ключевые параметры:

• А — алюминиевые токопроводящие жилы;
• В — изоляция проводников изготовлена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката (ПВХ);
• Г — отсутствие защитного бронированного покрова («голый» кабель);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• 5 — количество токопроводящих жил;
• 70 — номинальное сечение каждой жилы в квадратных миллиметрах.

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, однопроволочные или многопроволочные, круглой или секторной формы, сечением 70 мм²;
2. Изоляция жил — ПВХ пластикат с индивидуальной цветовой или цифровой маркировкой для однозначной идентификации фаз;
3. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков;
4. Поясная изоляция или внутренняя оболочка — ПВХ пластикат пониженной горючести;
5. Наружная оболочка — защитный слой из поливинилхлоридного пластиката пониженной горючести, устойчивый к внешним атмосферным факторам.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на специализированных кабельных эстакадах.
• Монтаж групповых осветительных и силовых электрических сетей внутри сухих и влажных производственных объектов.
• Организация электроснабжения промышленных распределительных щитов, щитов ВРУ и силовых распределительных пунктов.
• Групповая прокладка в кабельных трассах открытых и закрытых распределительных устройств при отсутствии опасности механических повреждений.
