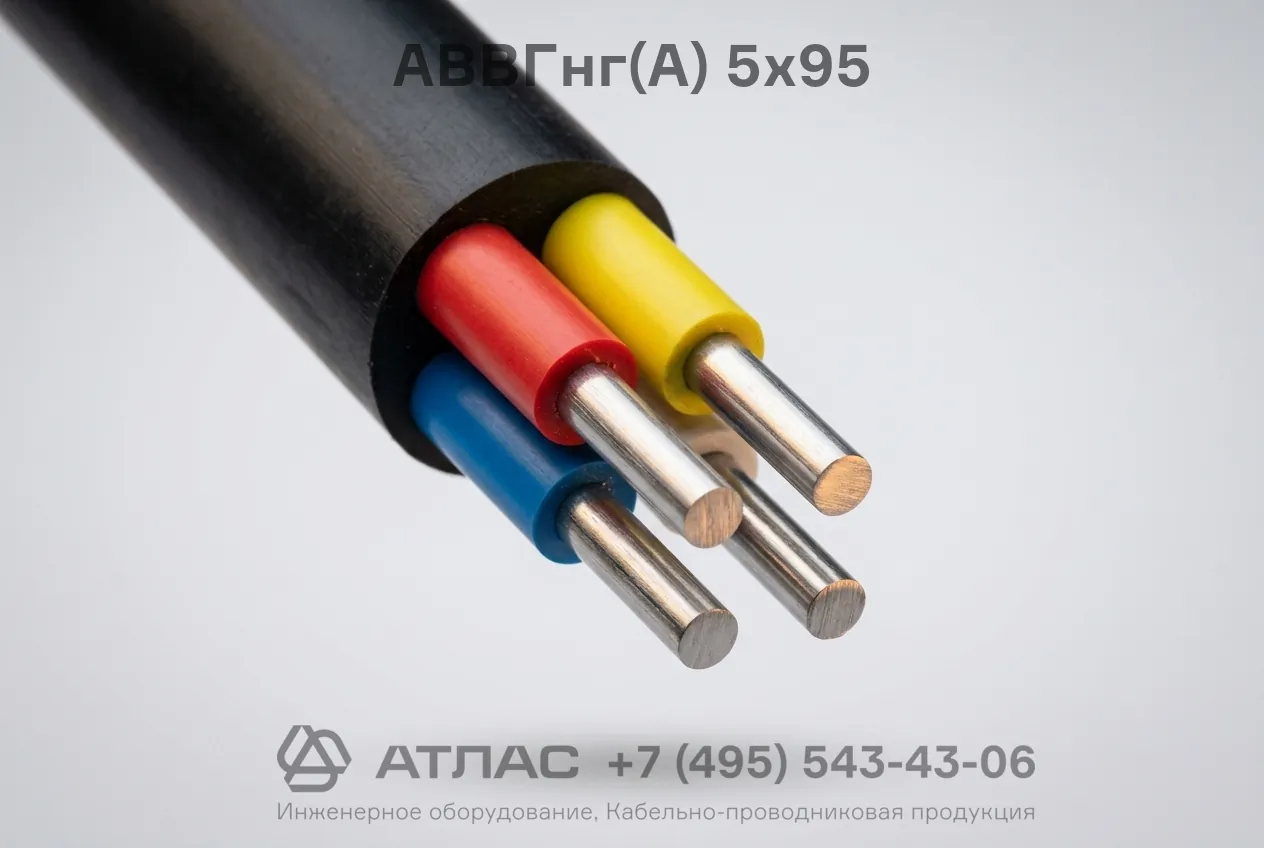

АВВГнг(А) 5х95 кабель силовой с алюминиевыми жилами и изоляцией из ПВХ пластиката на номинальное напряжение 1 кВ
481.73 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
2760
Температура монтажа °C
:
от -15 до 50
Описание
Кабель силовой АВВГнг(А) 5х95 предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ. Оснащен пятью алюминиевыми жилами сечением 95 мм² и не распространяет горение при групповой прокладке.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Распродажа
Тип изделия
Единица измерения
м
Вес (не более), кг/км
2760
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
ПВХ пластикат
Материал оболочки
ПВХ пластикат пониженной горючести
Наружный диаметр, мм
41.3
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
15
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Нет
Категория пожарной опасности
А
Кабель АВВГнг(А) 5х95 силовой представляет собой пятижильный силовой проводник с токопроводящими жилами из алюминия, предназначенный для стационарной прокладки в электрических сетях с переменным напряжением 1 кВ номинальной частотой 50 Гц. Изделие оснащено изолирующим слоем и внешней защитной оболочкой из поливинилхлоридного пластиката пониженной горючести, что обеспечивает надежную пожарную безопасность при групповом монтаже по категории А, препятствуя распространению горения по кабельным трассам.
Ниже представлена подробная расшифровка маркировки, послойное описание конструкции, эксплуатационные параметры и условия применения данного кабеля.
Подробная расшифровка маркировки
Буквенно-цифровое обозначение кабеля содержит исчерпывающую информацию о его конструктивных особенностях и пожарной безопасности:
- А — токопроводящие жилы выполнены из алюминия;
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие отдельного защитного бронированного покрова поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- 5 — количество токопроводящих жил;
- 95 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — 5 круглых или секторных алюминиевых жил номинальным сечением 95 мм², однопроволочные (класс 1) либо многопроволочные (класс 2) по ГОСТ 22483-2012.
- Изоляция жил — слой изоляции из ПВХ пластиката с цветовой маркировкой для идентификации фаз, нулевого проводника и проводника заземления.
- Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
- Внутренняя оболочка — слой из полимерной композиции, заполняющий междужильное пространство и придающий кабелю округлую форму.
- Наружная оболочка — сплошной защитный шланг из поливинилхлоридного пластиката пониженной горючести, устойчивый к внешним климатическим факторам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ (частота 50 Гц) |
| Количество и сечение жил | 5 × 95 мм² |
| Материал токопроводящих жил | Алюминий |
| Материал изоляции жил | ПВХ пластикат |
| Материал наружной оболочки | ПВХ пластикат пониженной горючести |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Относительная влажность воздуха (при +35 °C) | до 98% |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Максимально допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура жил в режиме перегрузки | +90 °C |
| Предельная температура жил при коротком замыкании (до 5 сек.) | +160 °C |
| Минимальный радиус изгиба при монтаже | 15 наружных диаметров |
| Расчетный наружный диаметр (справочно) | 41,3 мм |
| Расчетная масса кабеля (справочно) | 2760 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных установках трехфазных сетей переменного напряжения до 1 кВ.
- Прокладка в кабельных сооружениях, производственных помещениях, туннелях, кабельных галереях и на эстакадах.
- Групповая прокладка в кабельных трассах наружных электроустановок и открытых кабельных конструкциях.
- Подключение вводно-распределительных устройств, силовых щитов и промышленного электрооборудования.
- Эксплуатация в сухих и сырых помещениях при условии отсутствия опасности механических повреждений.
