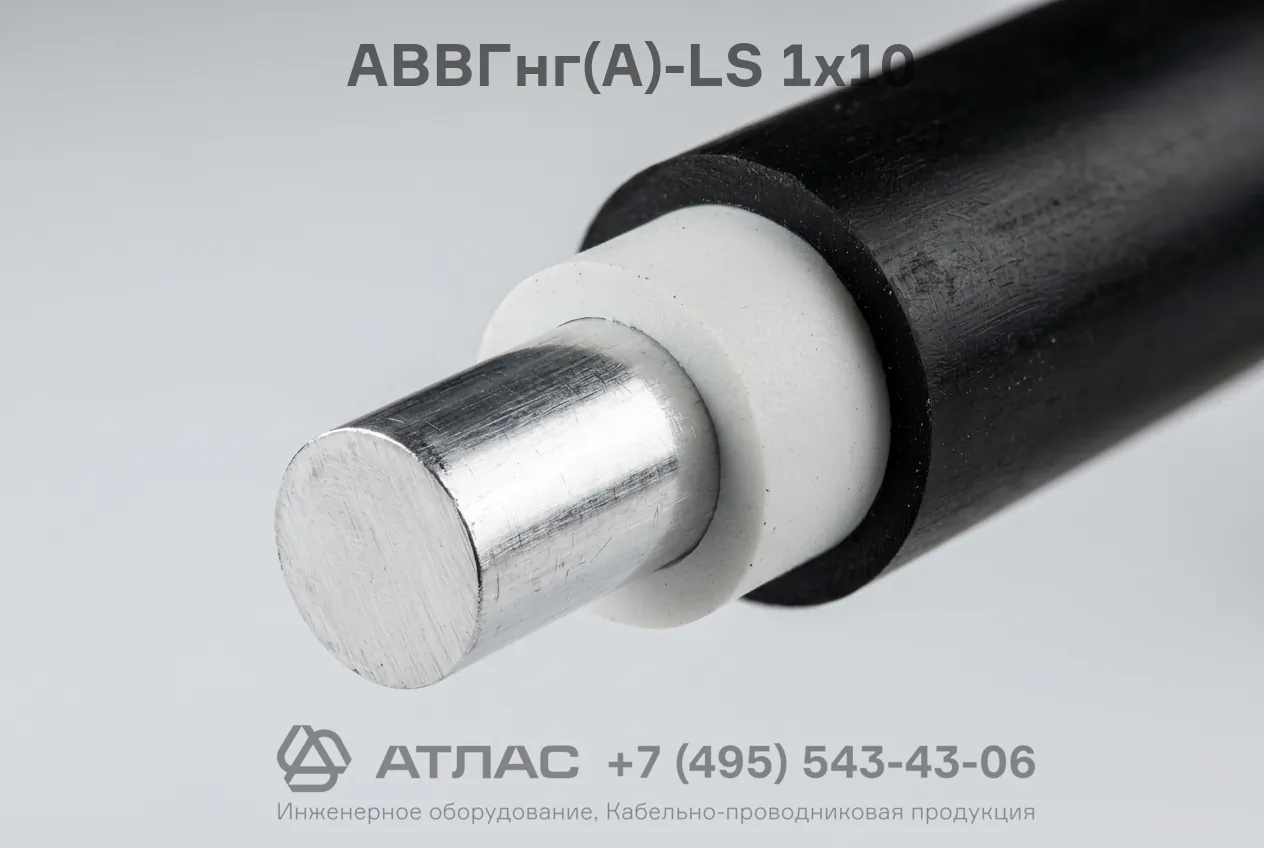

АВВГнг(А)-LS 1х10 силовой алюминиевый кабель 0,66 кВ пониженной пожарной опасности
25.68 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
90
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АВВГнг(А)-LS 1х10 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 0,66 кВ. Имеет алюминиевую жилу сечением 10 мм² и оболочку пониженной пожароопасности с низким дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
90
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
ПВХ пониженной пожарной опасности
Материал оболочки
ПВХ пониженной пожарной опасности
Наружный диаметр, мм
7,8
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Время работы в открытом огне
Не огнестойкий
Категория пожарной опасности
П1б.8.2.2.2 (категория А)
Кабель АВВГнг(А)-LS 1х10 силовой представляет собой одножильный кабель с алюминиевой токопроводящей жилой в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется сниженным уровнем дымо- и газовыделения при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.
Ниже представлена подробная расшифровка маркировки, конструктивное устройство, технические характеристики и область применения данного изделия.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 1х10 несет в себе исчерпывающие сведения о конструкции и пожарно-технических свойствах:
- А — алюминиевая токопроводящая жила;
- В — изоляция жилы выполнена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 1 — количество токопроводящих жил;
- 10 — номинальное сечение алюминиевой жилы, выраженное в квадратных миллиметрах (мм²).

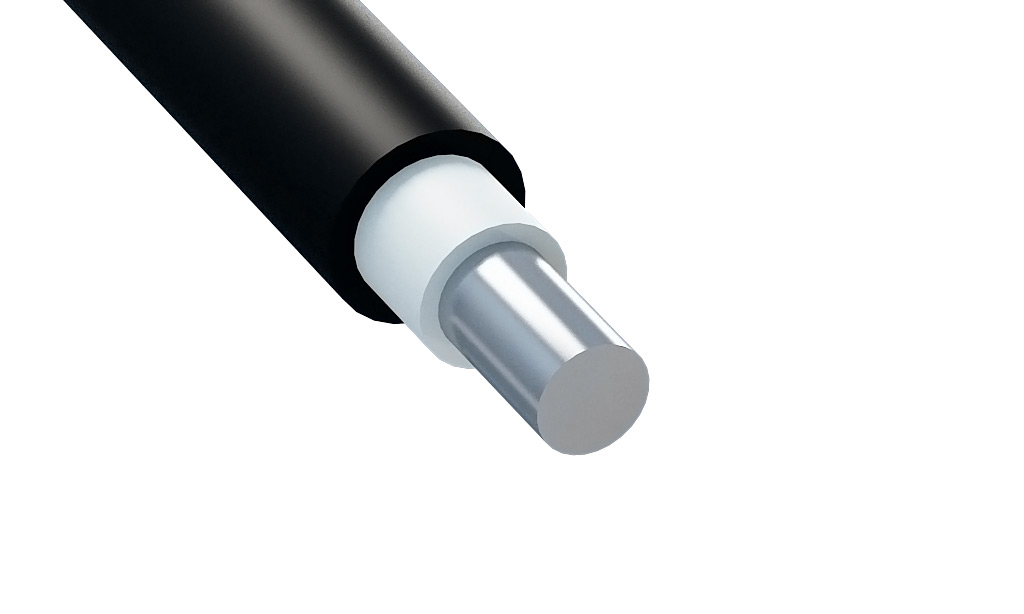

Конструкция кабеля
- Однопроволочная круглая алюминиевая токопроводящая жила номинальным сечением 10 мм².
- Изоляция из ПВХ пластиката пониженной пожарной опасности с нормированной толщиной слоя.
- Внешняя оболочка из ПВХ пластиката пониженной пожарной опасности с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -15 °C |
| Допустимая температура нагрева жил при эксплуатации | +70 °C |
| Предельно допустимая температура жилы при токах короткого замыкания | +160 °C |
| Категория стойкости к распространению горения | ГОСТ 31565-2012, категория А |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетный вес (справочно) | не более 90 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и зданиях с повышенными требованиями к пожарной безопасности.
- Электросети внутренних помещений промышленных и общественных зданий, где требуется ограничение выделения дыма при возгорании.
- Монтаж на открытом воздухе при условии исключения прямого механического повреждения и защиты от воздействия ультрафиолетового излучения.
