АВВГнг(А)-LS 1х16 кабель силовой с алюминиевой жилой, не распространяющий горение, 0.66 кВ
Кабель АВВГнг(А)-LS 1х16 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц. Изделие оснащено однопроволочной алюминиевой токопроводящей жилой сечением 16 мм², надежной изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными преимуществами кабеля являются нераспространение горения при групповой прокладке по категории А и пониженное выделение дыма и коррозионно-активных газов при тлении.
Ниже представлена подробная расшифровка маркировки, описание конструктивных элементов, нормативные технические характеристики и типовые области применения кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 1х16 содержит исчерпывающую информацию о конструкции, материалах и пожарной безопасности изделия:
- А — токопроводящая жила изготовлена из алюминия
- В — изоляция жилы выполнена из поливинилхлоридного пластиката (ПВХ)
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ)
- Г — отсутствие защитных бронированных покровов (кабель голый)
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
- LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении
- 1 — количество токопроводящих жил
- 16 — номинальное сечение токопроводящей жилы, мм²

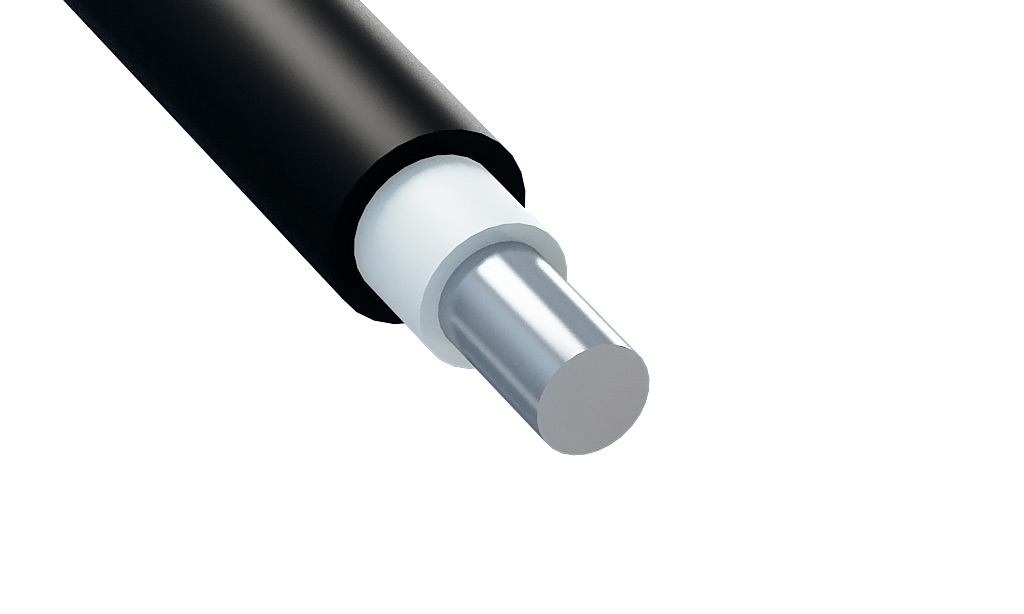

Конструкция кабеля
- Токопроводящая жила — круглая однопроволочная алюминиевая жила первого класса гибкости по ГОСТ 22483 номинальным сечением 16 мм².
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с высокими диэлектрическими свойствами.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности с низким уровнем дымовыделения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Номинальная частота, Гц | 50 |
| Количество и сечение жил, мм² | 1х16 |
| Материал токопроводящей жилы | Алюминий |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Предельно допустимая температура жил при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Снижение светопроницаемости в испытательной камере при горении, % | не более 50 |
| Срок службы, лет | не менее 30 |
| Гарантийный срок эксплуатации, лет | 5 |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на специализированных кабельных эстакадах.
- Групповая прокладка в открытых кабельных трассах без ограничения разности уровней по пути прокладки.
- Использование в распределительных сетях жилых, общественных и административных зданий с повышенными требованиями к пожарной безопасности.
- Применение на объектах с высокой концентрацией людей и электронного оборудования благодаря низкому дымообразованию при возникновении возгорания.
