АВВГнг(А)-LS 1х2,5 кабель силовой алюминиевый одножильный с пониженным дымо- и газовыделением 0,66 кВ
Кабель АВВГнг(А)-LS 1х2,5 силовой — это кабельное изделие с одной алюминиевой токопроводящей жилой сечением 2,5 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется пониженным дымо- и газовыделением при горении и тлении, не распространяет горение при групповой прокладке по категории А и рассчитан на эксплуатацию в широком диапазоне температур окружающей среды от -50 °C до +50 °C при номинальном переменном напряжении 0,66 кВ частотой 50 Гц.
Ниже представлена подробная расшифровка маркировки, конструкция кабельного изделия, основные технические характеристики и рекомендованная область применения.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 1х2,5 расшифровывается следующим образом:
- А — алюминиевая токопроводящая жила
- В — изоляция жилы из поливинилхлоридного пластиката пониженной пожарной опасности
- В — наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности
- Г — отсутствие защитного бронированного покрова (голый)
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении
- 1 — одна токопроводящая жила
- 2,5 — номинальное сечение токопроводящей жилы 2,5 мм²

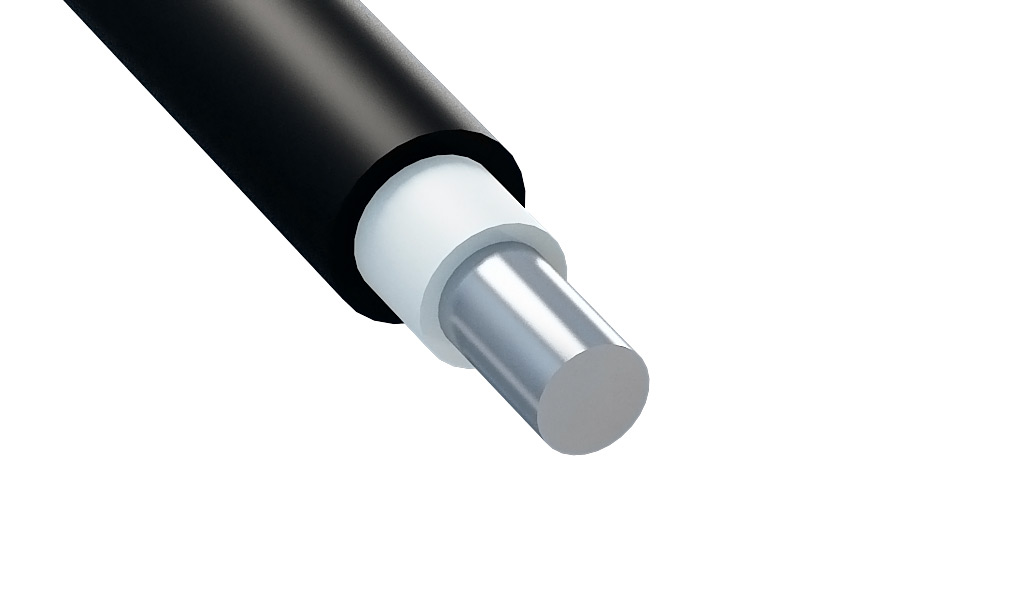

Конструкция кабеля
- Токопроводящая жила — цельная алюминиевая (однопроволочная), круглой формы, соответствующая классу 1 по ГОСТ 22483-2012.
- Изоляция — из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности с низким дымовыделением.
- Наружная оболочка — из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности, обеспечивающего механическую защиту и устойчивость к распространению горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Частота переменного тока, Гц | 50 |
| Диапазон рабочих температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки и монтажа без подогрева, °C | -15 |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Длительно допустимая температура нагрева жил при эксплуатации, °C | +70 |
| Предельно допустимая температура жилы при коротком замыкании, °C | +160 |
| Категория стойкости к распространению горения | ГОСТ 31565-2012 (категория А) |
| Расчётная масса (вес), не более, кг/км | 43 |
| Срок службы, лет | не менее 30 |
Область применения
Кабель предназначен для стационарной прокладки в электрических сетях на переменное номинальное напряжение 0,66 кВ. Применяется в следующих условиях:
- Одиночная и групповая прокладка в кабельных сооружениях, коллекторах, производственных и закрытых помещениях.
- Электроустановки зданий и сооружений с повышенными требованиями к пожарной безопасности.
- Внутренние силовые и осветительные распределительные сети промышленных предприятий.
- Не рекомендуется для прокладки в траншеях (в земле) без дополнительной механической защиты из-за отсутствия брони.

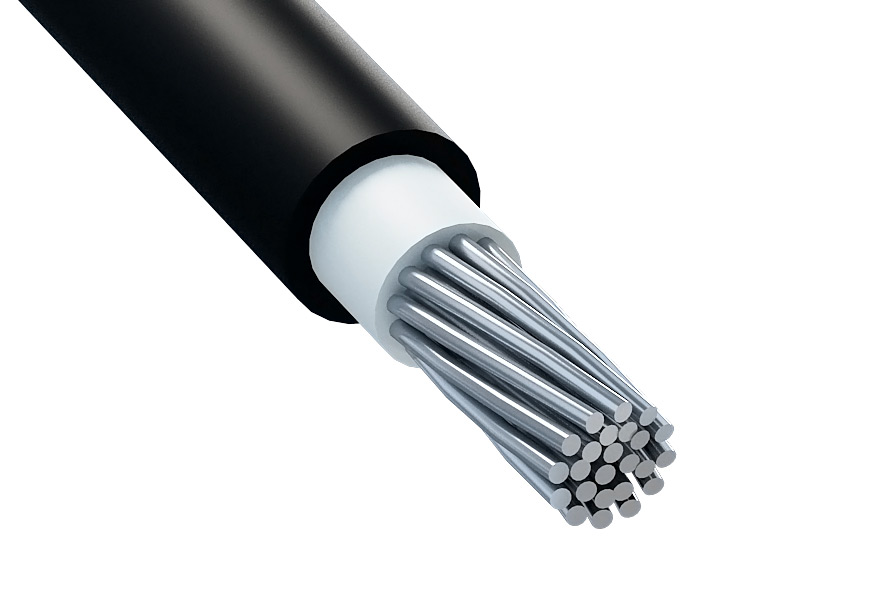

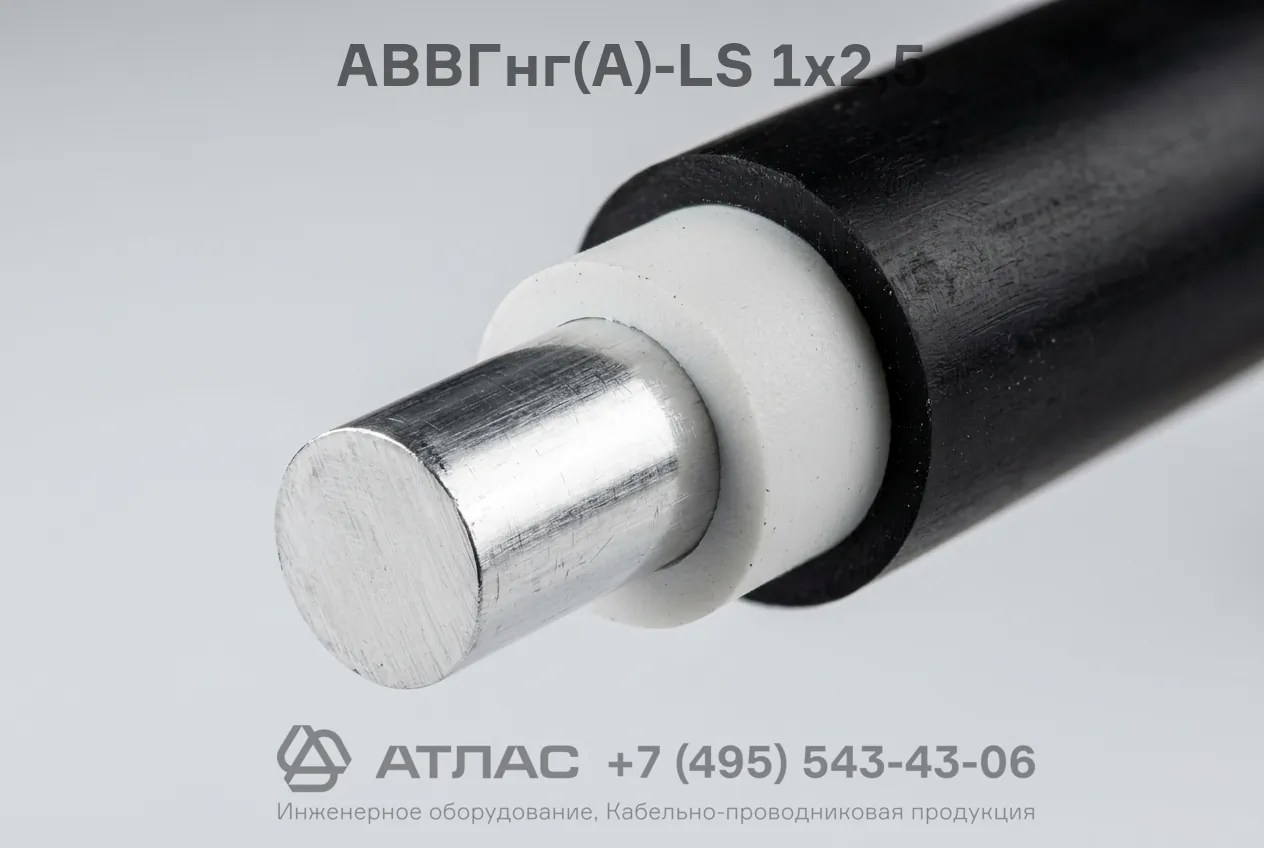

Фотогалерея
