АВВГнг(А)-LS 1х240 силовой алюминиевый кабель с пониженным дымовыделением
432.71 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
1190
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АВВГнг(А)-LS 1х240 силовой с алюминиевой жилой предназначен для стационарной передачи и распределения электроэнергии на напряжение 1 кВ при повышенных требованиях к пожаробезопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
1190
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
Алюминий
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
нг(А)-LS
Кабель АВВГнг(А)-LS 1х240 силовой представляет собой одножильный проводник с алюминиевой токопроводящей жилой, предназначенный для передачи и распределения электроэнергии в стационарных установках. Изделие отличается пониженным уровнем пожарной опасности, не распространяет горение при групповой прокладке по категории А и обладает умеренным дымо- и газовыделением при тлении.
Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его эксплуатационные характеристики и область применения.
Подробная расшифровка маркировки
Обозначение кабельного изделия содержит исчерпывающую информацию о его конструктивных материалах и пожарно-технических параметрах:
- А — алюминиевая токопроводящая жила;
- В — изоляция проводника выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова (голый);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
- 1 — количество токопроводящих жил;
- 240 — номинальное сечение токопроводящей жилы, мм².

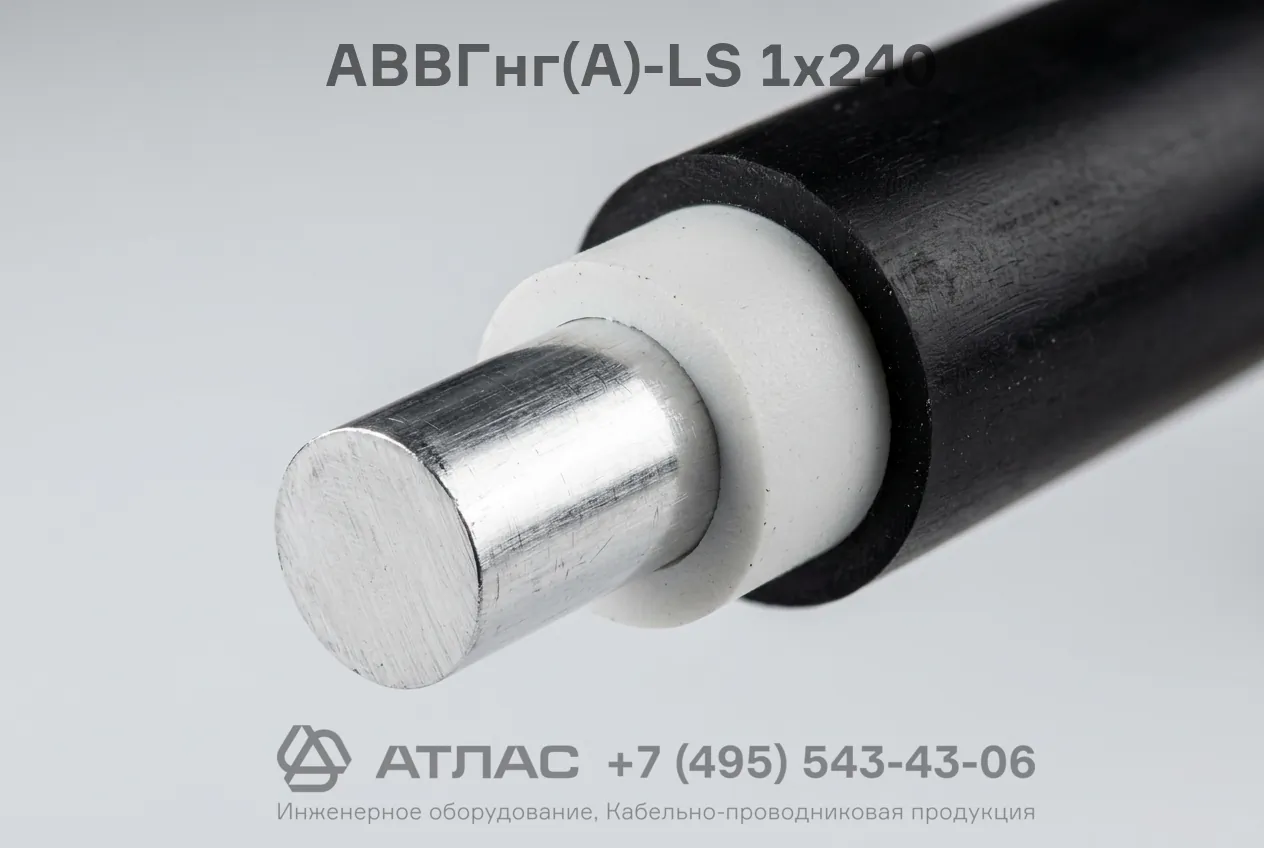

Конструкция кабеля
- Алюминиевая уплотненная жила круглого сечения (многопроволочная).
- Слой изоляции из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
- Внешняя защитная оболочка из ПВХ пластиката с пониженным газо- и дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 1 кВ |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Относительная влажность воздуха (при температуре до +35 °C) | до 98% |
| Температура прокладки и монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 10 наружных диаметров |
| Расчетная масса (справочно) | 1190 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных электрических сетях на номинальное переменное напряжение 1 кВ.
- Прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах.
- Групповая стационарная прокладка в зданиях и сооружениях с повышенными требованиями к пожарной безопасности.
- Электротехнические трассы без механических растягивающих и ударных нагрузок на кабель.
