АВВГнг(А)-LS 1х35 кабель силовой с алюминиевой жилой 35 мм2 на 0.66 кВ, пониженная пожароопасность
Кабель АВВГнг(А)-LS 1х35 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие выполнено с однопроволочной или многопроволочной алюминиевой токопроводящей жилой в изоляции и наружной оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными характеристиками кабеля являются нераспространение горения при групповой прокладке по категории А и пониженное выделение дыма и газов при тлении или возгорании.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство и технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 1х35 несет в себе информацию о материалах, защитных слоях и характеристиках пожарной безопасности:
- А — алюминиевая токопроводящая жила;
- В — изоляция жилы из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката;
- Г — «голый», отсутствие защитных бронированных покровов поверх оболочки;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное дымо- и газовыделение;
- 1 — одна токопроводящая жила;
- 35 — номинальное сечение жилы 35 мм².
Конструкция кабеля

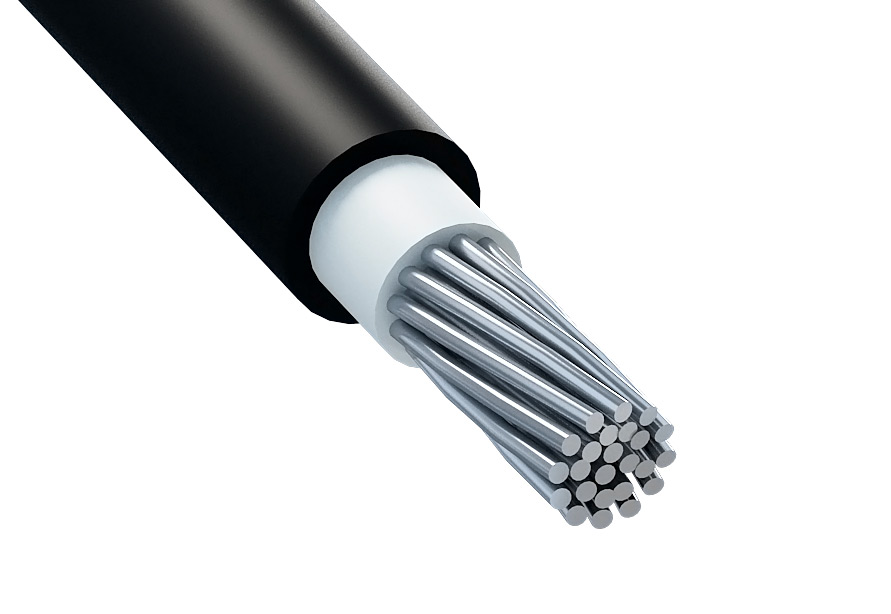

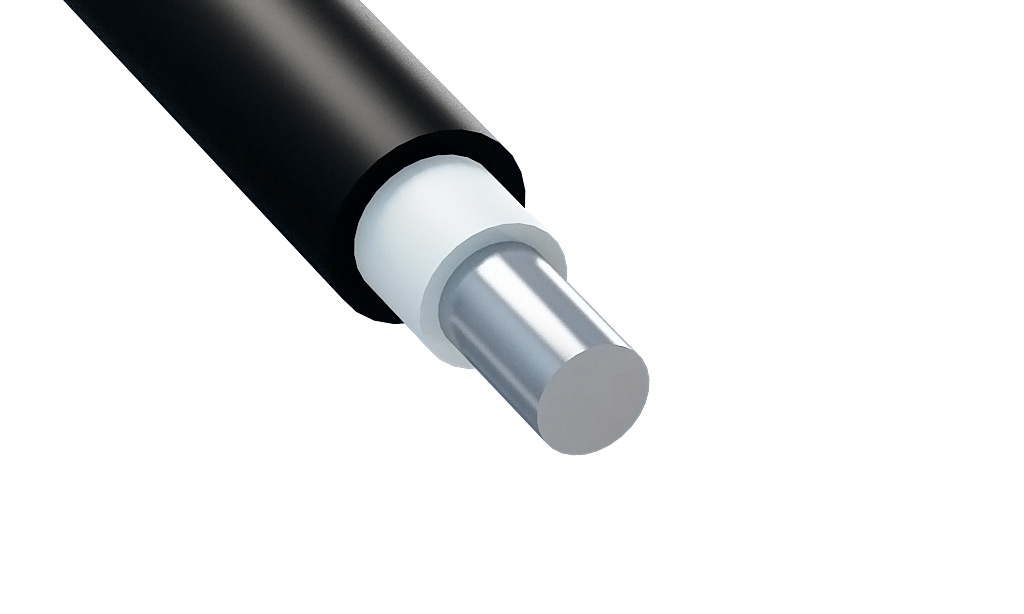

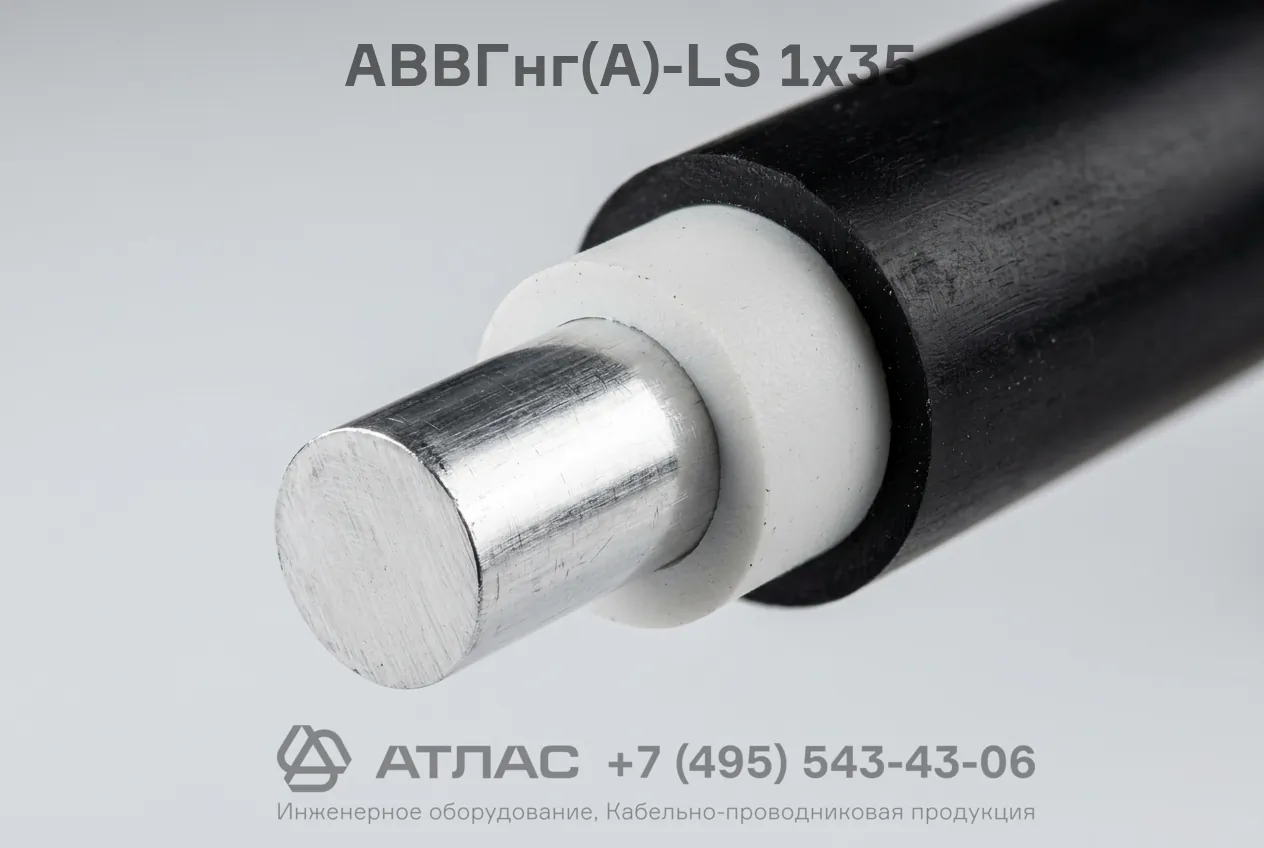

- Токопроводящая жила — круглая алюминиевая сечением 35 мм² (однопроволочная 1 класса либо многопроволочная 2 класса по ГОСТ 22483).
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожароопасности с низким газо- и дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 кВ |
| Количество и сечение жил | 1х35 мм² |
| Материал токопроводящей жилы | Алюминий |
| Диапазон рабочих температур | от -50 °C до +50 °C |
| Температура монтажа без предварительного подогрева | не ниже -15 °C |
| Минимальный радиус изгиба при прокладке | не менее 10 наружных диаметров |
| Категория пожарной опасности | П1б.8.2.2.2 (категория А) |
| Дымообразование при горении и тлении | снижение светопроницаемости не более 50% |
| Справочный вес | 202 кг/км |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
- Передача и распределение электроэнергии в стационарных кабельных сооружениях, коллекторах, производственных и общественных помещениях.
- Групповая прокладка кабельных линий в помещениях с постоянным пребыванием людей и повышенными требованиями к пожарной безопасности.
- Монтаж на трассах кабельных эстакад и в лотках при отсутствии опасности механических повреждений и растягивающих усилий.
- Внутренние распределительные сети низкого напряжения промышленных объектов и подстанций.
