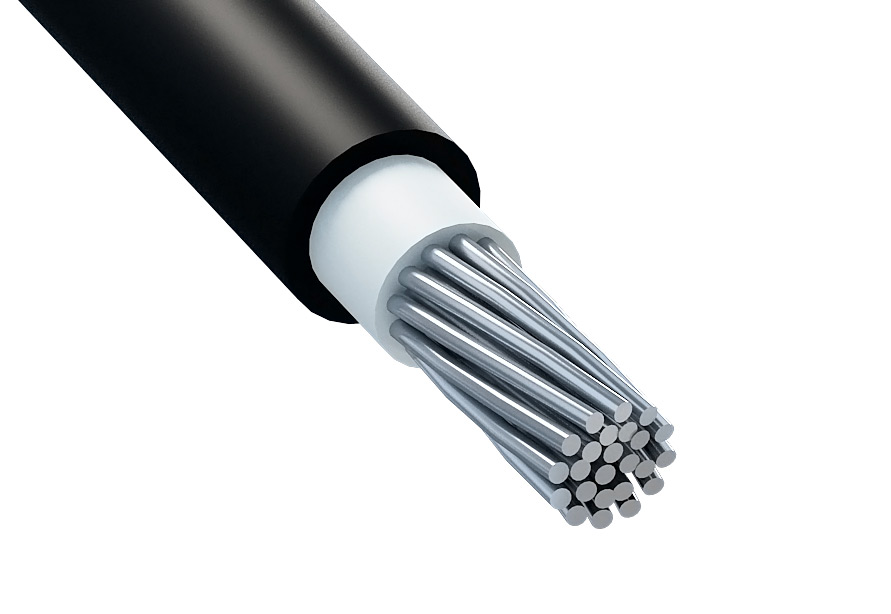

АВВГнг(А)-LS 1х4 кабель силовой с одной алюминиевой жилой на напряжение 0.66 кВ пониженной пожарной опасности
14.69 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
55
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель силовой АВВГнг(А)-LS 1х4 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на напряжение 0,66 кВ. Оснащен алюминиевой жилой сечением 4 мм² и оболочкой с пониженным дымовыделением.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
55
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
алюминий
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
нг(А)-LS
Кабель силовой АВВГнг(А)-LS 1х4 — это кабельное изделие с алюминиевой токопроводящей жилой, предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Кабель характеризуется пониженным дымо- и газовыделением при горении и тлении, не распространяет горение при групповой прокладке по категории А и рассчитан на эксплуатацию в широком диапазоне температур.
Ниже приведена расшифровка маркировки, конструкция и параметры кабельного изделия.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающую информацию о структуре и свойствах изделия:
- А — алюминиевая токопроводящая жила;
- В — изоляция жил из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова (голый);
- нг(А) — показатель пожарной безопасности: не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke: пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 1 — одна токопроводящая жила;
- 4 — номинальное сечение жилы 4 мм².

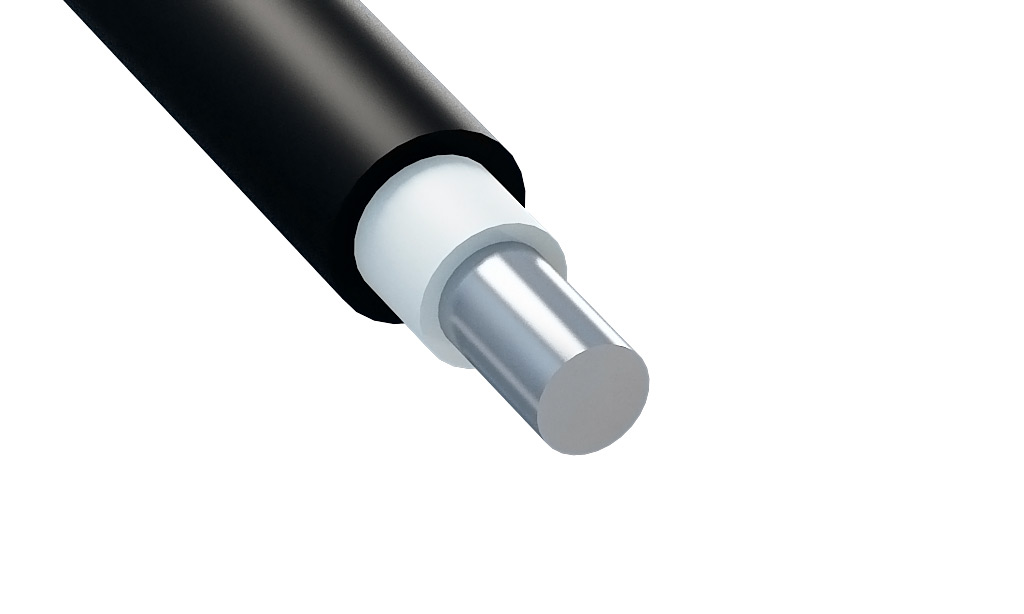

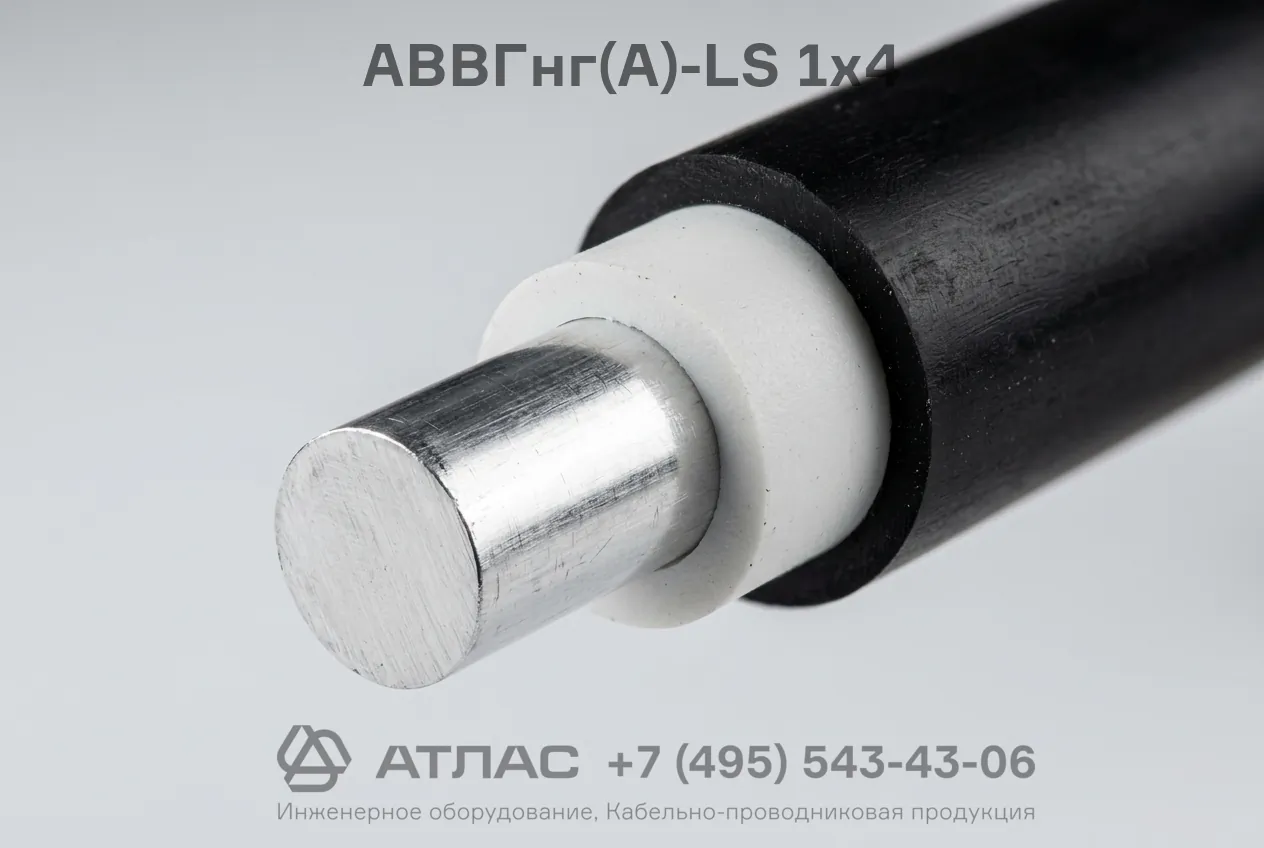

Конструкция кабеля
- Алюминиевая однопроволочная токопроводящая жила круглой формы сечением 4 мм², соответствующая 1 классу по ГОСТ 22483-2012.
- Изоляция из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности.
- Наружная защитная оболочка из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности со свойством нераспространения горения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Минимальная температура прокладки без предварительного подогрева, °C | -15 |
| Длительно допустимая температура нагрева жил, °C | +70 |
| Предельно допустимая температура жилы при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Расчетный вес (масса), кг/км | 55 |
| Срок службы, лет | не менее 30 |
| Гарантийный срок эксплуатации, лет | 5 |
Область применения
- Передача и распределение электрической энергии в стационарных электротехнических установках на напряжение до 0,66 кВ.
- Одиночная и групповая прокладка в кабельных сооружениях, коллекторах, производственных и общественных помещениях.
- Применение на объектах с повышенными требованиями к пожарной безопасности благодаря исполнению нг(А)-LS.
- Использование на трассах без ограничения разности уровней, включая вертикальные участки.
