АВВГнг(А)-LS 1х50 силовой кабель с алюминиевой жилой на 0.66 кВ пониженной пожарной опасности
Кабель АВВГнг(А)-LS 1х50 силовой — это надежное электротехническое изделие с алюминиевой токопроводящей жилой, предназначенное для передачи и распределения электрической энергии в стационарных установках. Продукция характеризуется высокими показателями пожарной безопасности: кабель не распространяет горение при групповой прокладке по категории А и обладает пониженным дымо- и газовыделением (Low Smoke), сохраняя оптическую проницаемость среды в случае внештатной ситуации. Изделие разработано для эксплуатации в сетях переменного тока на номинальное напряжение 0,66 кВ частотой 50 Гц.
Ниже представлена подробная расшифровка маркировки кабеля, особенности его конструктивного исполнения, нормативные технические параметры и типовые области применения.
Подробная расшифровка маркировки
Каждое буквенное и цифровое обозначение в наименовании кабеля регламентирует состав материалов, конструкцию и свойства безопасности изделия:
- А — токопроводящая жила изготовлена из алюминия;
- В — изоляция токопроводящей жилы выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — внешняя защитная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие защитного покрова (брони), изделие предназначено для монтажа без механических растягивающих нагрузок;
- нг(А) — пожарная безопасность изделия: кабель не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — аббревиатура Low Smoke, указывающая на пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 1 — количество токопроводящих жил;
- 50 — номинальное сечение алюминиевой жилы, выраженное в квадратных миллиметрах (мм²).

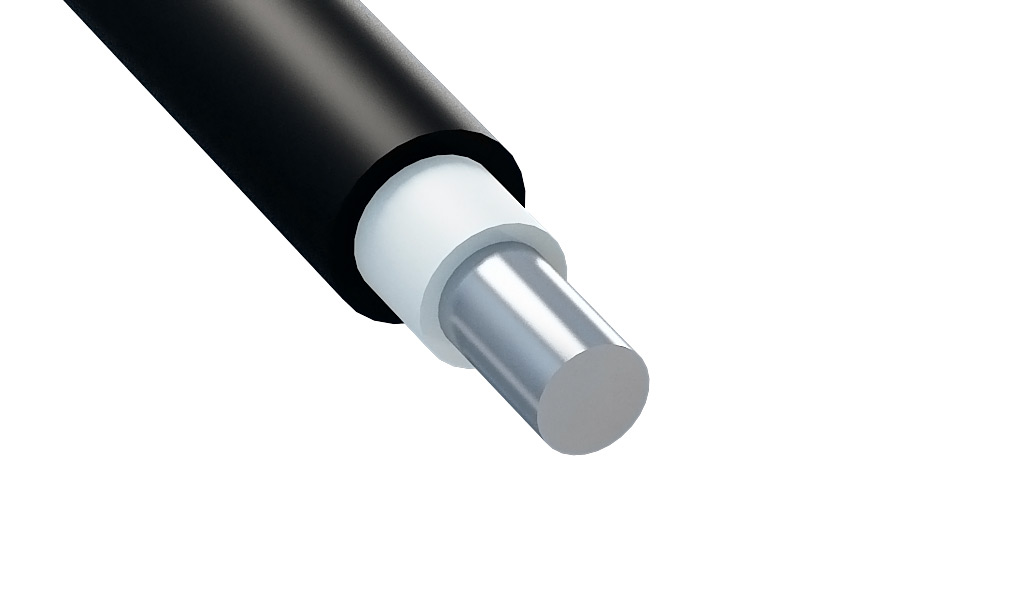

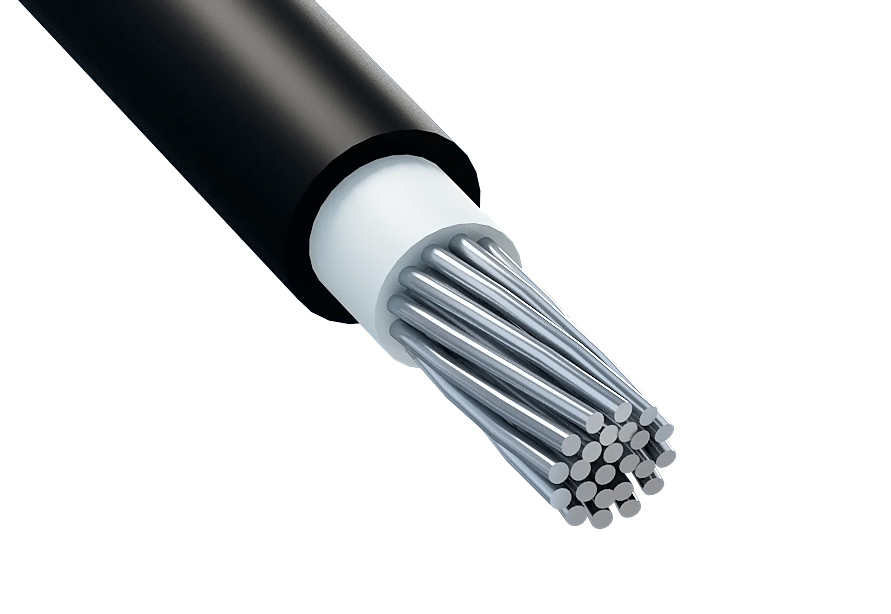

Конструкция кабеля
- Токопроводящая жила — однопроволочная или многопроволочная жила круглого сечения из алюминия сечением 50 мм².
- Изоляция — сплошной слой поливинилхлоридного пластиката пониженной пожарной опасности со сниженным дымовыделением.
- Наружная защитная оболочка — поливинилхлоридный пластикат со сниженным дымо- и газовыделением (LS), стойкий к внешним факторам среды.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Номинальная частота, Гц | 50 |
| Количество жил и номинальное сечение, мм² | 1х50 |
| Материал токопроводящей жилы | Алюминий |
| Диапазон температур эксплуатации, °C | от -50 до +50 |
| Температура прокладки без подогрева, °C | не ниже -15 |
| Длительно допустимая температура нагрева жил, °C | +70 |
| Предельная температура при коротком замыкании, °C | +160 |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Категория стойкости к горению | нг(А)-LS |
| Дымообразование при тлении и горении | Снижение светопроницаемости не более 50% |
| Ориентировочная масса, кг/км | 259 |
| Срок службы, лет | не менее 30 |
Область применения
Кабель марки АВВГнг(А)-LS 1х50 предназначен для стационарной прокладки в различных условиях электроснабжения:
- Одиночная и групповая прокладка кабельных линий в кабельных сооружениях, тоннелях, каналах и производственных помещениях.
- Монтаж сетей электроснабжения в зданиях и сооружениях с жесткими требованиями к пожарной безопасности.
- Использование в административных, промышленных и жилых комплексах, где нормируется минимальное выделение дыма при возможном пожаре.
- Применение на открытом воздухе при условии надежной защиты изделия от прямого воздействия солнечных лучей и механических повреждений.

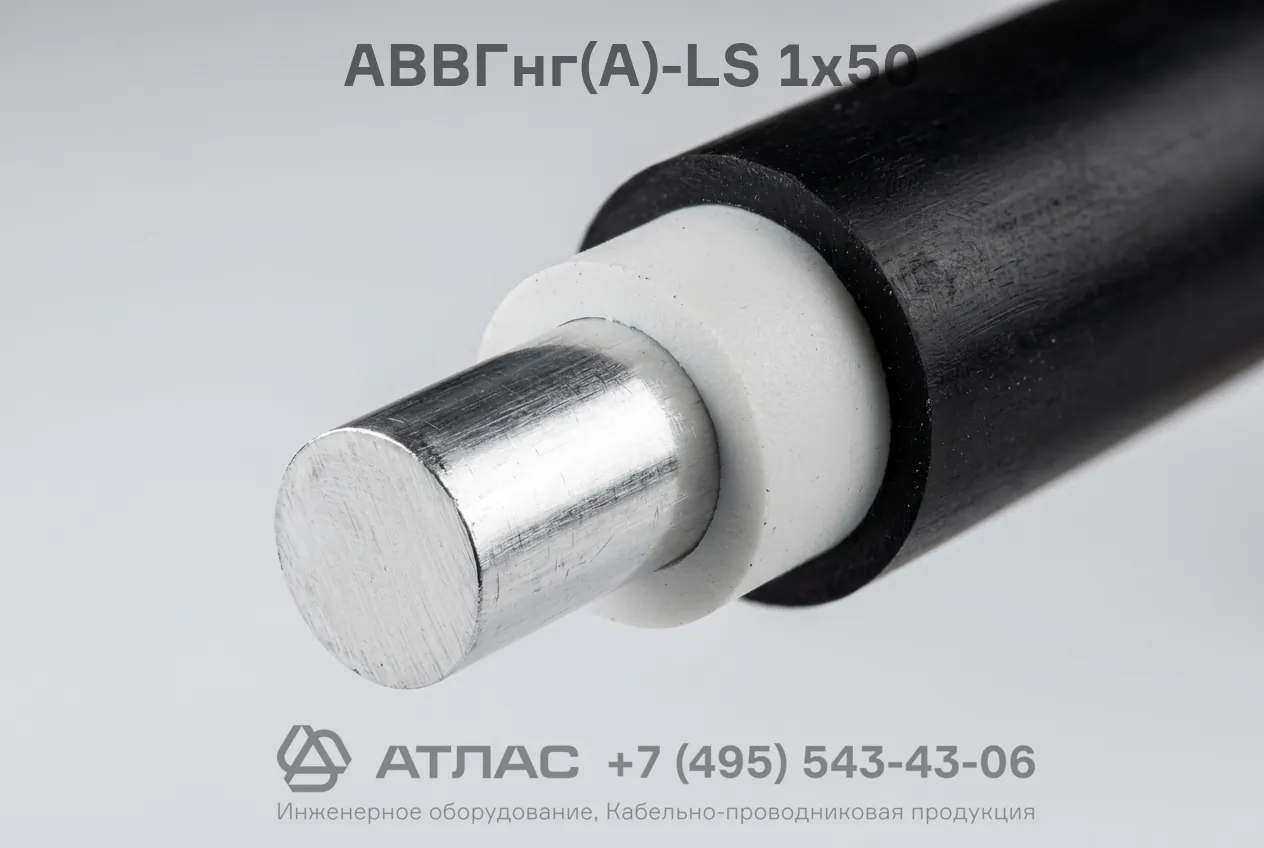

Фотогалерея
