АВВГнг(А)-LS 1х6 кабель силовой с одной алюминиевой жилой на напряжение 0.66 кВ пониженной пожарной опасности
Кабель АВВГнг(А)-LS 1х6 силовой — это кабельное изделие с одной алюминиевой токопроводящей жилой сечением 6 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках. Ключевыми эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А, а также существенно сниженное выделение дыма и коррозионно-активных газов при возможном возгорании или тлении.
Ниже приведена подробная расшифровка маркировки, описание конструкции, эксплуатационные характеристики и рекомендуемая область применения кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 1х6 содержит полную информацию о материалах и конструктивном исполнении:
- А — токопроводящая жила выполнена из алюминия;
- В — изоляция жилы изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие защитных бронированных покровов (кабель «голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — Low Smoke, пониженное выделение дыма и летучих газов в условиях горения и тления;
- 1 — одна токопроводящая жила;
- 6 — номинальное сечение токопроводящей жилы составляет 6 мм².

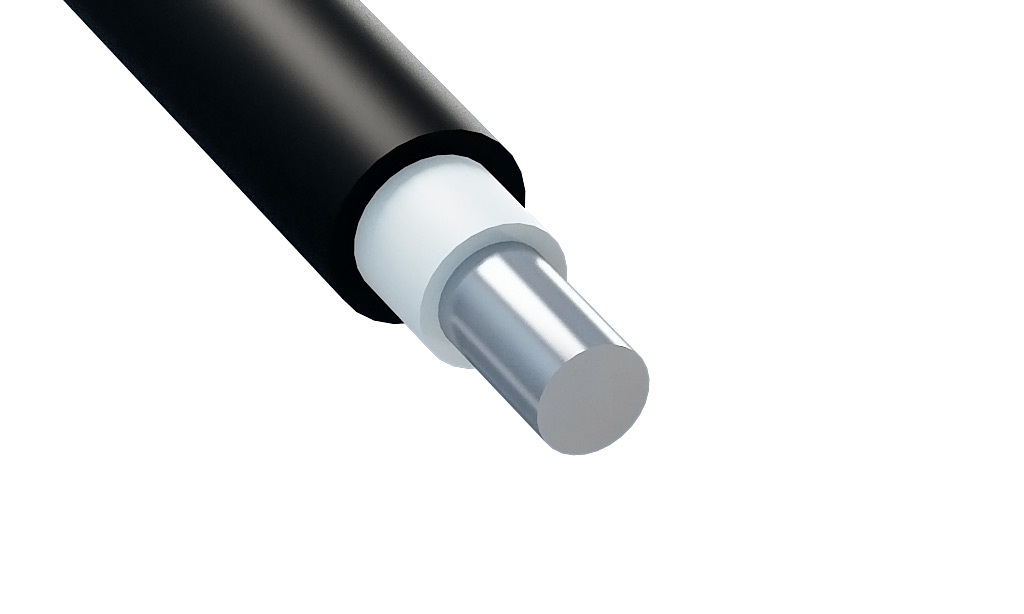

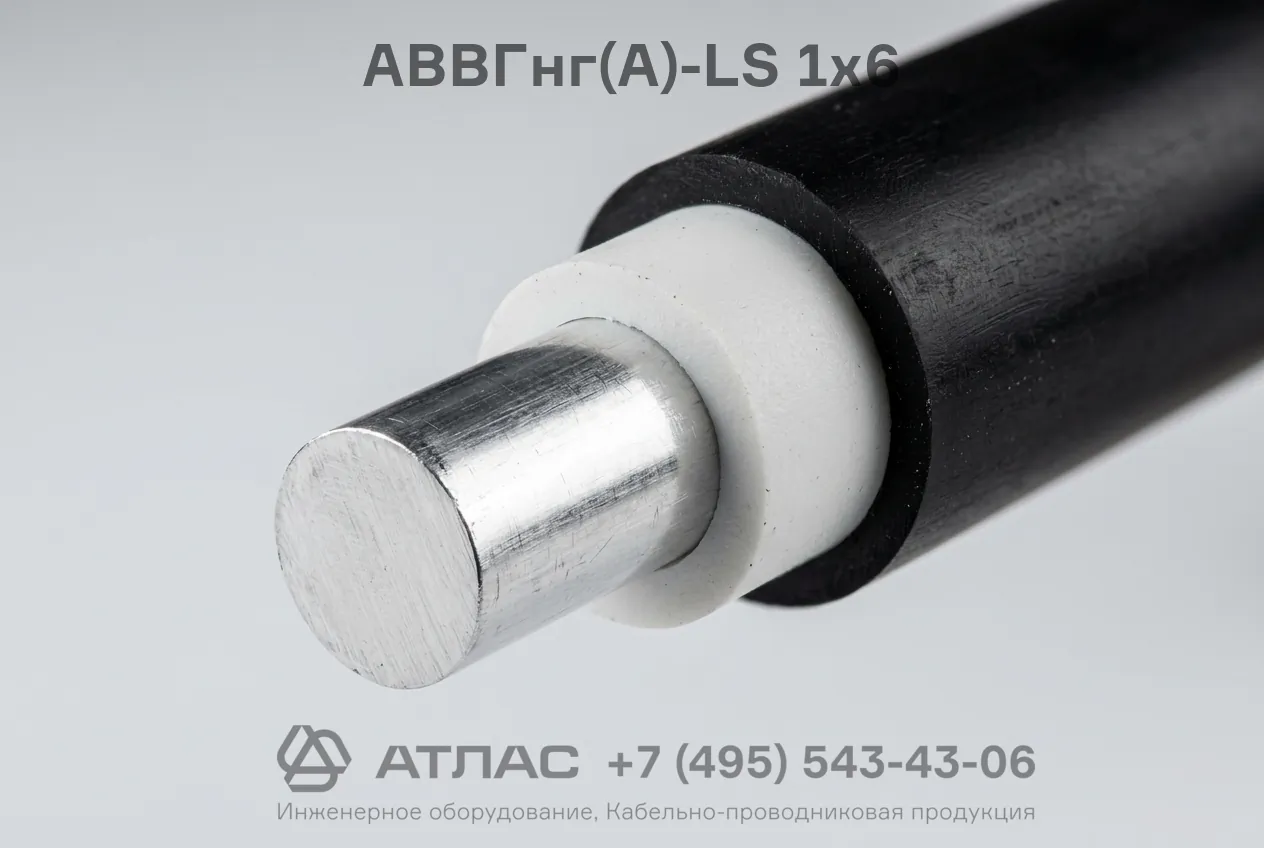

Конструкция кабеля
- Токопроводящая жила — круглая алюминиевая жила номинальным сечением 6 мм², обеспечивающая надежную проводимость тока.
- Изоляция — сплошной слой поливинилхлоридного пластиката со сниженным уровнем пожарной опасности, плотно прилегающий к жиле.
- Оболочка — наружный защитный слой из ПВХ пластиката с низким дымо- и газовыделением, предохраняющий внутренние элементы от внешних воздействий и проникновения влаги.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Номинальная частота | 50 Гц |
| Количество токопроводящих жил | 1 |
| Сечение токопроводящей жилы | 6 мм² |
| Материал токопроводящей жилы | Алюминий |
| Материал изоляции | ПВХ пластикат пониженной пожарной опасности |
| Материал наружной оболочки | ПВХ пластикат пониженной пожарной опасности |
| Категория пожарной безопасности | нг(А)-LS (не распространяет горение при пучковой прокладке) |
| Пониженное дымо- и газовыделение | Да |
| Расчетный вес (масса) | 64 кг/км |
| Наличие брони | Отсутствует |
| Наличие экрана | Отсутствует |
Область применения
- Передача и распределение электрической энергии в фиксированных установках на номинальное переменное напряжение 0,66 кВ.
- Групповая прокладка кабельных линий в кабельных сооружениях, производственных цехах и закрытых электротехнических помещениях.
- Монтаж внутри общественных, административных и жилых зданий с повышенными требованиями к пожарной безопасности и снижению дымообразования.
- Прокладка в сухих и влажных помещениях при отсутствии риска механических повреждений и растягивающих нагрузок на кабель.
