АВВГнг(А)-LS 1х70 кабель силовой с алюминиевой жилой на напряжение 1 кВ, исполнение нг(А)-LS
129.17 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
392
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АВВГнг(А)-LS 1х70 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение 1 кВ. Изделие имеет алюминиевую жилу, оболочку из ПВХ с пониженным дымовыделением и не распространяет горение.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
392
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
алюминий
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
10
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
A
Кабель АВВГнг(А)-LS 1х70 силовой — это кабельное изделие с одной алюминиевой токопроводящей жилой сечением 70 мм², предназначенное для передачи и распределения электроэнергии в стационарных установках. Кабель характеризуется пониженным дымо- и газовыделением при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, эксплуатационные характеристики и область применения данного кабеля.
Подробная расшифровка маркировки
Маркировка АВВГнг(А)-LS 1х70 содержит исчерпывающую информацию о конструкции и свойствах изделия:
- А — токопроводящая жила выполнена из алюминия;
- В — изоляция жилы изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- Г — отсутствие защитных бронированных покровов («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
- 1 — количество токопроводящих жил;
- 70 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).

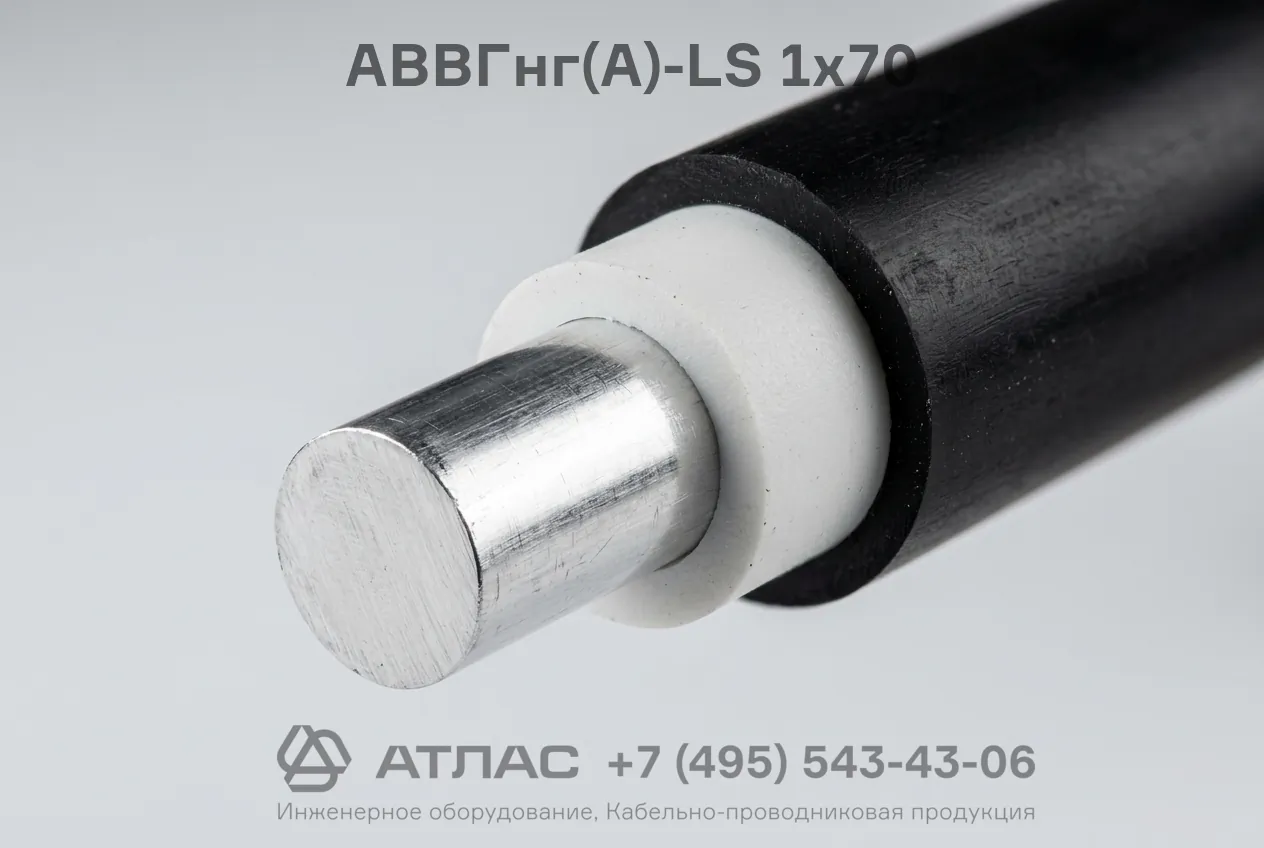

Конструкция кабеля
- Токопроводящая жила — круглая алюминиевая (однопроволочная или многопроволочная) сечением 70 мм².
- Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с отличительной цветовой маркировкой.
- Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с низким газо- и дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ при частоте 50 Гц |
| Диапазон температур при эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Максимальная рабочая температура жилы при длительной нагрузке | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Снижение светопроницаемости при горении/тлении | не более 50% |
| Расчетный вес (масса) 1 км кабеля | 392 кг |
| Срок службы | не менее 30 лет |
| Гарантийный срок эксплуатации | 5 лет |
Область применения
- Передача и распределение электрической энергии в фиксированных установках на номинальное переменное напряжение 1 кВ.
- Прокладка в кабельных сооружениях, коллекторах, производственных помещениях, туннелях и на открытых кабельных эстакадах.
- Групповая прокладка в кабельных линиях промышленных предприятий и общественных зданий с повышенными требованиями к пожарной безопасности.
- Применение на объектах, где критически важно предотвратить задымление кабельных трасс и путей эвакуации при возникновении пожара.
