АВВГнг(А)-LS 2х16 0.66 кВ двухжильный алюминиевый силовой кабель с пониженным дымогазовыделением

Кабель АВВГнг(А)-LS 2х16 силовой предназначен для передачи и распределения электроэнергии в стационарных электротехнических сетях на переменное напряжение 0,66 кВ. Кабель укомплектован двумя однопроволочными алюминиевыми жилами сечением 16 мм², защищенными изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевые эксплуатационные свойства изделия включают нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение в аварийных режимах тления, а также устойчивость к климатическим воздействиям в широком температурном диапазоне.

Ниже представлена подробная расшифровка маркировки, конструктивные особенности, область применения и технические характеристики изделия.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 2х16 расшифровывается следующим образом:

• А — токопроводящие жилы изготовлены из алюминия;
• В — изоляция проводников выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие дополнительного защитного бронированного покрова;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 2 — две токопроводящие жилы;
• 16 — номинальное сечение каждой жилы составляет 16 мм².

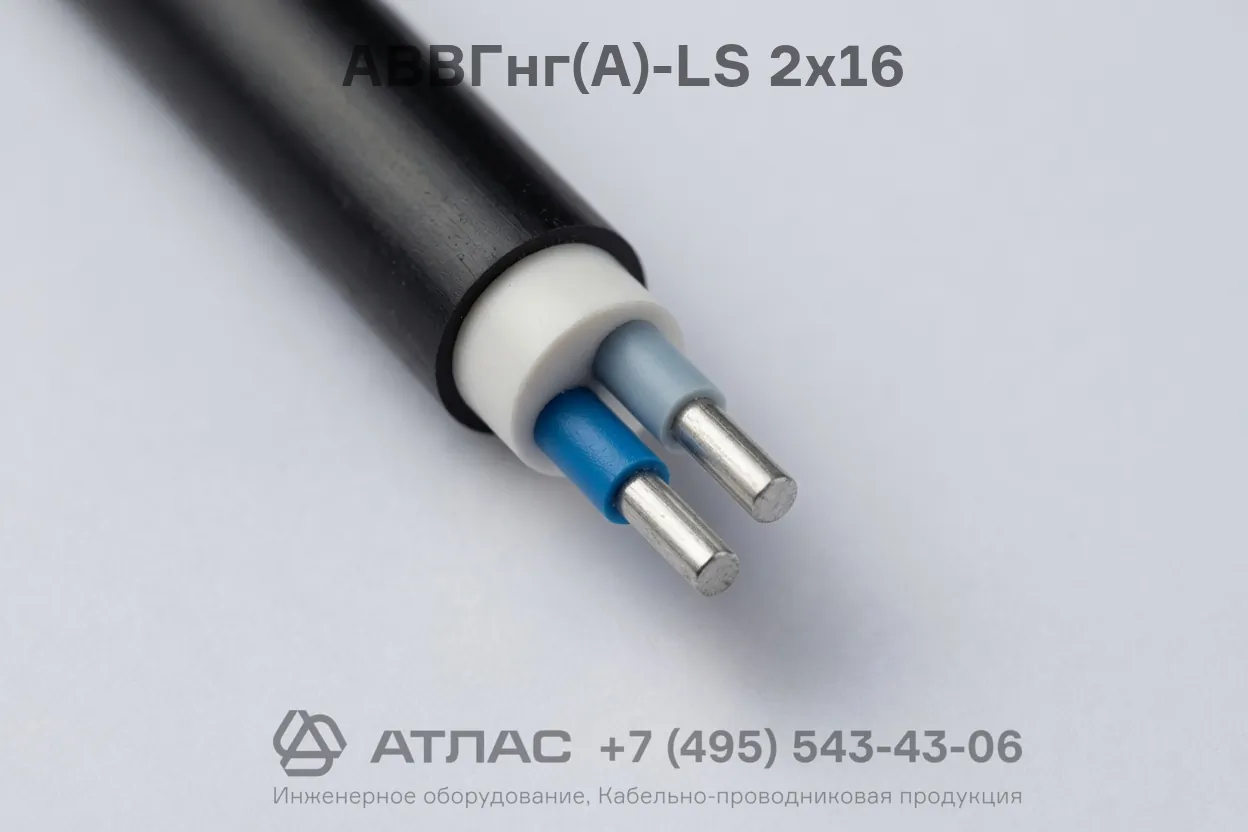

Конструкция кабеля

1. Токопроводящая жила — две однопроволочные круглые жилы из электротехнического алюминия сечением 16 мм².
2. Изоляция — индивидуальная изоляция каждой жилы из ПВХ пластиката пониженной пожароопасности с цветовой маркировкой.
3. Скрутка — изолированные жилы скручены в сердечник правильной геометрической формы.
4. Внутренняя оболочка — заполнение межжильного пространства полимерным компаундом с пониженным дымовыделением.
5. Наружная оболочка — сплошной защитный шланг из ПВХ пластиката пониженной пожароопасности категории LS.

Основные технические характеристики

Область применения

• Стационарная прокладка электрических линий на номинальное напряжение 0,66 кВ в производственных и общественных помещениях.
• Монтаж кабельных трасс в кабельных эстакадах, блоках, каналах, туннелях и на открытом воздухе при отсутствии риска механических повреждений.
• Групповая прокладка в кабельных сооружениях и зданиях с повышенными требованиями к пожарной безопасности за счет пониженного дымовыделения.
• Питание щитового оборудования, распределительных устройств и силовых промышленных установок.
