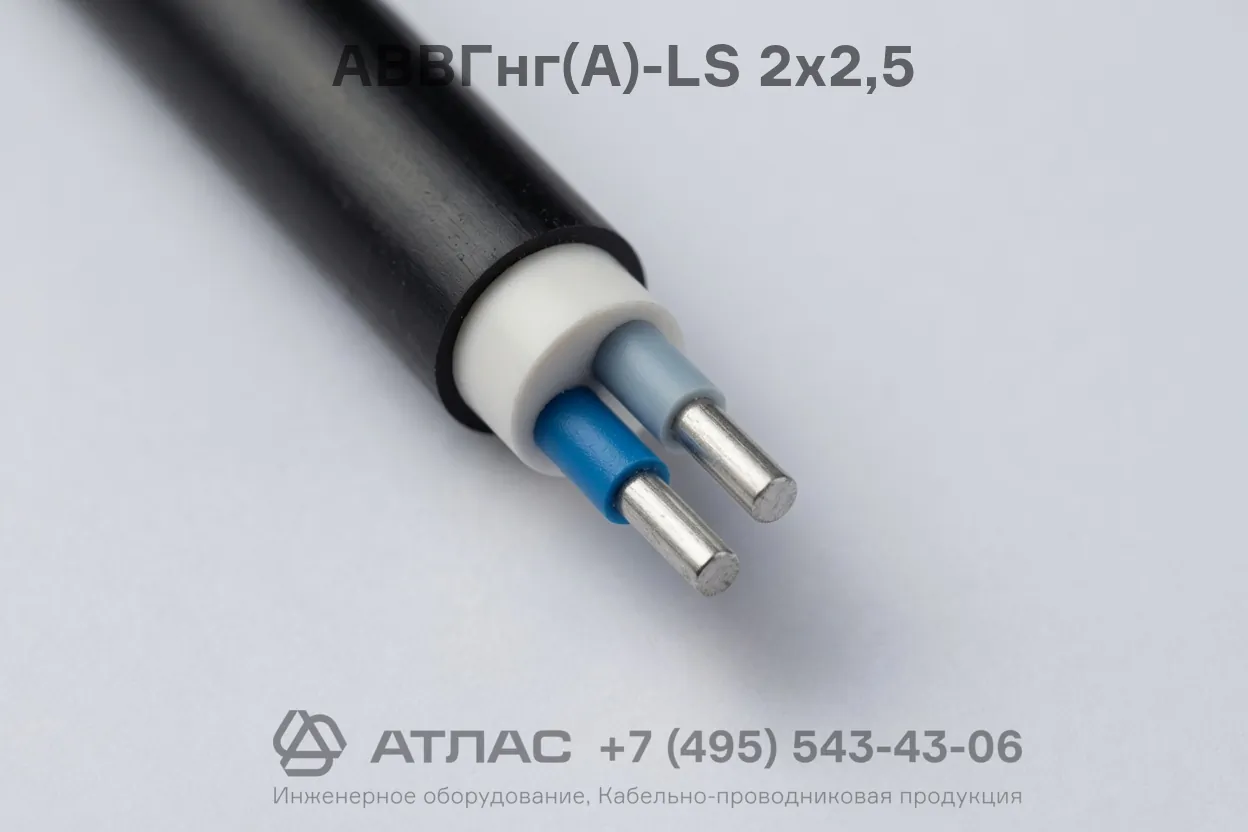

АВВГнг(А)-LS 2х2,5 кабель силовой с алюминиевыми жилами на номинальное напряжение 0,66 кВ
Кабель АВВГнг(А)-LS 2х2,5 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ номинальной частотой 50 Гц. Изделие выполнено с двумя токопроводящими жилами из алюминия в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми характеристиками кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение в условиях пожара, а также устойчивость к климатическим воздействиям при стационарной эксплуатации.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности, область применения и технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 2х2,5 содержит информацию о конструкции и свойствах кабеля:
- А — алюминиевые токопроводящие жилы
- В — изоляция жил из поливинилхлоридного пластиката пониженной пожарной опасности
- В — наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности
- Г — отсутствие защитного бронированного покрова (голый)
- нг(А) — не распространяет горение при групповой прокладке по категории А
- LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении
- 2 — две токопроводящие жилы
- х — разделительный знак
- 2,5 — номинальное сечение жилы 2,5 мм²
Конструкция кабеля
- Токопроводящая жила — однопроволочная круглая жила из алюминия сечением 2,5 мм², соответствующая 1 классу по ГОСТ 22483.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с цветовой маркировкой жил.
- Скрутка — изолированные жилы скручены в сердечник.
- Внутреннее заполнение — заполнитель из полимерной композиции пониженной пожарной опасности для придания кабелю круглой формы.
- Наружная оболочка — защитный шланг из ПВХ-пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 кВ |
| Количество и сечение жил | 2х2,5 мм² |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Минимальный радиус изгиба | 7,5 наружных диаметров |
| Расчетный вес (масса) | 82 кг/км |
| Срок службы | не менее 30 лет |
Область применения
- Передача и распределение электроэнергии в стационарных электросетях переменного тока до 0,66 кВ.
- Групповая прокладка кабельных линий в кабельных сооружениях, производственных и закрытых помещениях.
- Монтаж электросетей в общественных, офисных и жилых зданиях с высокими требованиями к пожарной безопасности.
- Использование на объектах, где требуется минимизация ущерба от задымления и токсичных газов при возникновении возгорания.
