АВВГнг(А)-LS 2х4 кабель силовой с алюминиевыми жилами пониженной пожароопасности 0,66 кВ

Кабель АВВГнг(А)-LS 2х4 силовой предназначен для передачи и распределения электрической энергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено двумя однопроволочными алюминиевыми жилами сечением 4 мм², изоляцией и внешней защитной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель характеризуется пониженным дымо- и газовыделением при тлении или горении, а также не распространяет горение при групповой прокладке по категории А.

Ниже представлена детальная расшифровка маркировки кабеля, его послойная конструкция, ключевые технические параметры и типовые условия монтажа.

Подробная расшифровка маркировки

Обозначение кабеля АВВГнг(А)-LS 2х4 содержит исчерпывающую информацию о его конструктивных особенностях и свойствах:

• А — токопроводящие жилы выполнены из алюминия;
• В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», отсутствие наружного защитного бронированного покрова;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 2 — две токопроводящие жилы;
• 4 — номинальное сечение каждой токопроводящей жилы составляет 4 мм².

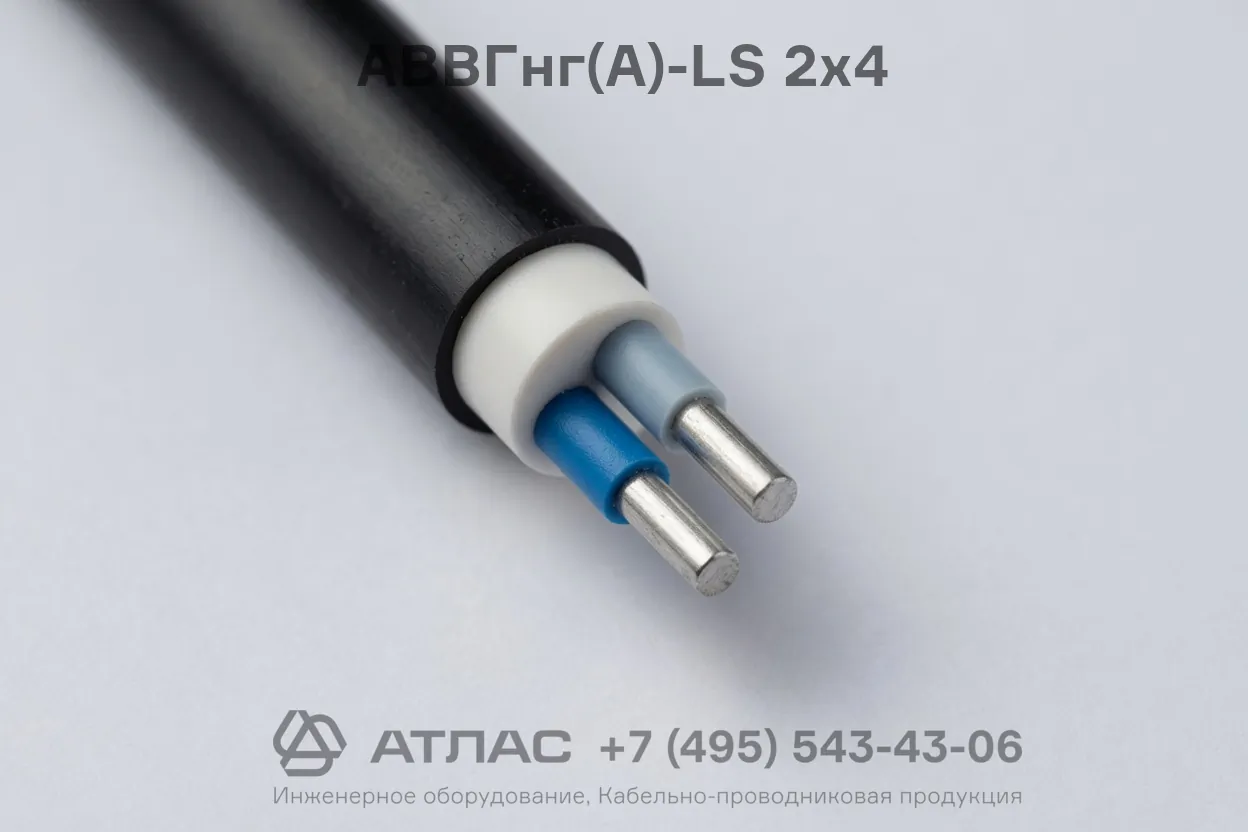

Конструкция кабеля

1. Токопроводящие жилы — две круглые алюминиевые жилы одинакового сечения 4 мм², соответствующие первому классу гибкости по ГОСТ 22483.
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков между ними.
4. Внутренняя экструдированная оболочка или поясная изоляция из нетоксичного ПВХ компаунда с низким дымовыделением.
5. Наружная защитная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с индексом LS.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях и помещениях внутренних электроустановок.
• Организация распределительных сетей в жилых, общественных, административных и промышленных зданиях с высокими требованиями к пожарной безопасности.
• Электромонтаж в зданиях с повышенной концентрацией людей, где нормируется минимальное выделение опасных газов и дыма в аварийных режимах.
• Монтаж кабельных трасс в закрытых помещениях, каналах, туннелях при отсутствии опасности механических повреждений и растягивающих нагрузок.
