АВВГнг(А)-LS 3х120 кабель силовой с алюминиевыми жилами, пониженной пожарной опасности, 1 кВ

Кабель АВВГнг(А)-LS 3х120 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Изделие оснащено тремя алюминиевыми токопроводящими жилами сечением 120 мм² в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель характеризуется устойчивостью к распространению горения при групповой прокладке по категории А, пониженным дымо- и газовыделением при тлении или горении, а также широким температурным диапазоном надежной эксплуатации.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство изделия, его основные технические характеристики и рекомендованные области применения.

Подробная расшифровка маркировки

Обозначение марки содержит исчерпывающую информацию о материалах, защитных слоях и пожарно-технических свойствах изделия:

• А — токопроводящие жилы изготовлены из алюминия;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — не распространяет горение при прокладке в пучках по категории пожарной опасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 3 — три токопроводящие жилы;
• 120 — номинальное сечение каждой жилы составляет 120 мм².

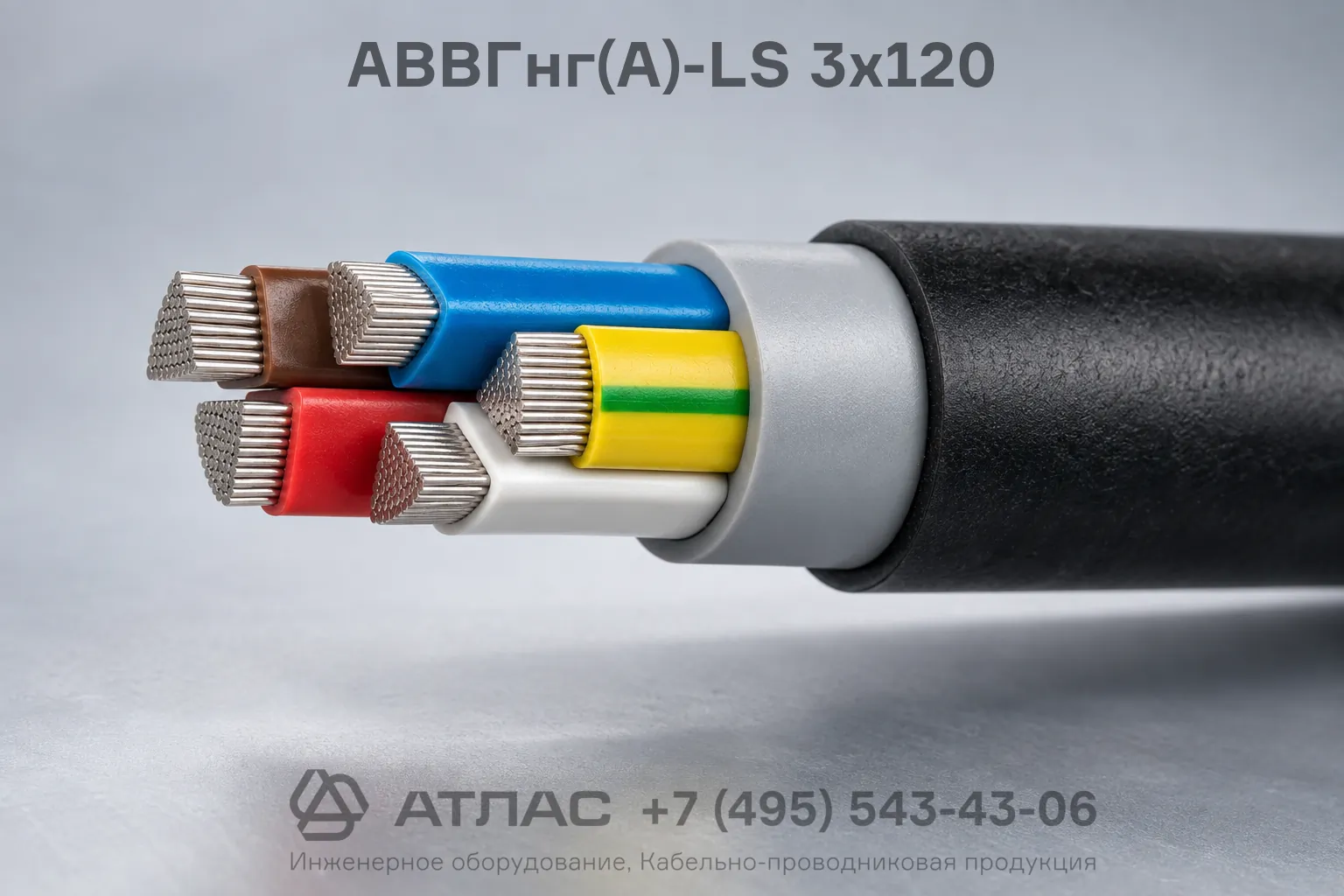

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, многопроволочные, круглой или секторной формы, соответствующие 1 или 2 классу гибкости по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности, с индивидуальной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник правильной формы.
4. Внутренняя оболочка — из ПВХ пластиката с пониженным дымогазовыделением, заполняющая промежутки между жилами.
5. Наружная оболочка — защитный шланг из ПВХ композиции пониженной пожарной опасности с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных цехах и на кабельных эстакадах.
• Электроснабжение промышленных объектов, жилых и общественных зданий с повышенными требованиями к пожарной безопасности.
• Стационарные распределительные сети переменного тока при отсутствии риска механических повреждений и растягивающих нагрузок в процессе эксплуатации.
• Помещения с постоянным пребыванием людей, где критически важно снизить уровень оптической плотности дыма при возможном возгорании.
