АВВГнг(А)-LS 3х150 кабель силовой с алюминиевыми жилами на 1 кВ, не распространяющий горение

Кабель АВВГнг(А)-LS 3х150 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Токопроводящие жилы выполнены из алюминия, а изоляция и внешняя оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется пониженным газо- и дымовыделением при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности изделия, его нормативные технические параметры и типовые области эксплуатации.

Подробная расшифровка маркировки

Структура условного обозначения содержит информацию о материалах, конструктивном исполнении и пожарной безопасности изделия:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка изготовлена из ПВХ пластиката пониженной пожарной опасности;
• Г — отсутствие специального защитного покрова поверх оболочки (голый, без брони);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 3 — три токопроводящие жилы;
• 150 — номинальное сечение каждой жилы составляет 150 мм².

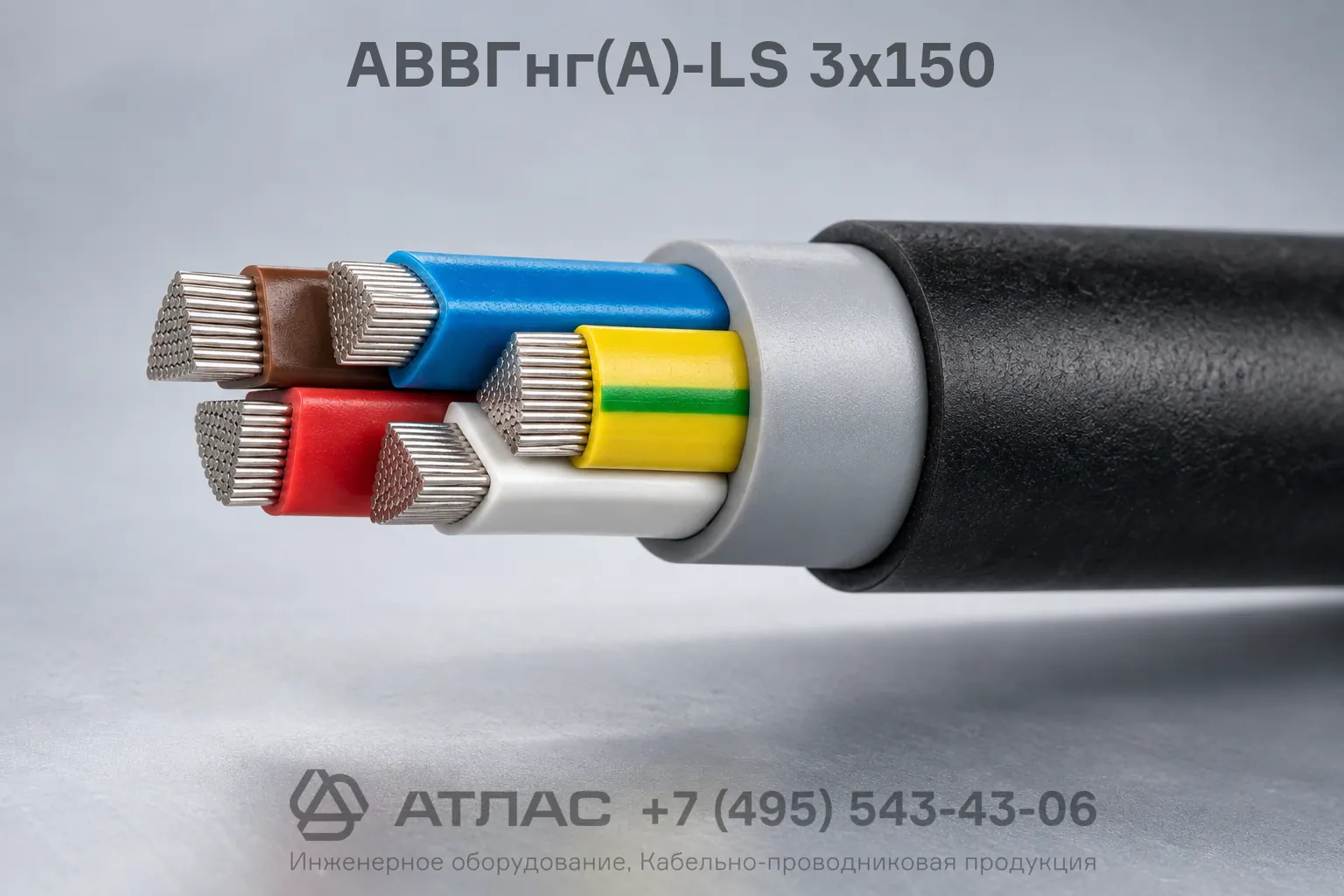

Конструкция кабеля

1. Алюминиевые токопроводящие жилы сечением 150 мм² (многопроволочные, уплотненные секторной или круглой формы);
2. Изоляция из ПВХ пластиката пониженной пожарной опасности с цветовой маркировкой;
3. Скрутка изолированных жил в сердечник;
4. Внутренняя экструдированная оболочка (поясная изоляция) или слой заполнения междужильного пространства из полимерной композиции;
5. Наружная защитная оболочка из ПВХ пластиката с пониженным дымо- и газовыделением.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на открытых эстакадах;
• Организация электроснабжения на объектах промышленного назначения с высокими требованиями к пожарной безопасности;
• Прокладка в зданиях и сооружениях с массовым пребыванием людей, где критически важно снизить концентрацию токсичного дыма при возможном возгорании;
• Использование в сетях переменного тока, где механические воздействия на кабель в процессе эксплуатации исключены или сведены к минимуму.
