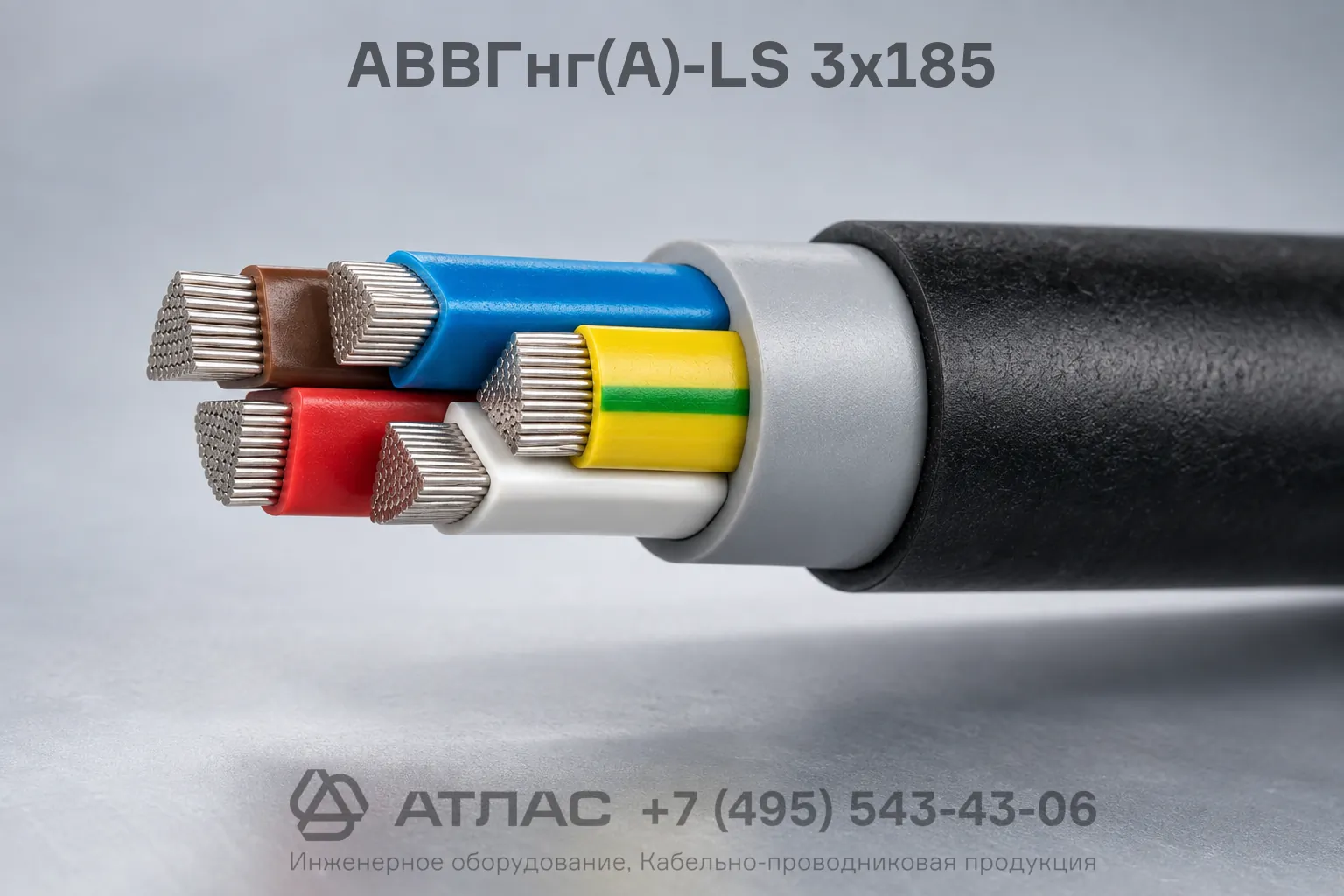

АВВГнг(А)-LS 3х185 алюминиевый силовой трехжильный кабель на напряжение 1 кВ с изоляцией и оболочкой из ПВХ
1 060.62 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
3220
Температура монтажа °C
:
-15
Допустимая температура окружающей среды при эксплуатации, °C
:
от -50 до +50
Описание
Кабель АВВГнг(А)-LS 3х185 силовой с тремя алюминиевыми жилами сечением 185 мм² предназначен для передачи и распределения электроэнергии в стационарных установках на напряжение 1 кВ при повышенных требованиях к пожаробезопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Тип изделия
Единица измерения
м
Вес (не более), кг/км
3220
Температура монтажа °C
-15
Допустимая температура окружающей среды при эксплуатации, °C
от -50 до +50
Материал жилы
алюминий
Материал изоляции
ПВХ пластикат пониженной пожарной опасности
Материал оболочки
ПВХ пластикат пониженной пожарной опасности
Номинальное напряжение, кВ
1
Минимальный радиус изгиба
7.5
Срок службы, лет
30
Марка
Количество жил
Сечение ТПЖ, мм2
Броня
Нет
Наличие экрана
Нет
Пониженное дымогазовыделение
Да
Категория пожарной опасности
A
Кабель АВВГнг(А)-LS 3х185 силовой — это трехжильный кабель с алюминиевыми токопроводящими жилами крупного сечения, предназначенный для передачи и распределения электрической энергии в стационарных установках. Изделие характеризуется пониженным выделением дыма и коррозионно-активных газов при горении и тлении, а также не распространяет горение при групповой прокладке по категории А.
Ниже приведена подробная расшифровка маркировки, конструкция и ключевые технические параметры кабеля.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 3х185 содержит исчерпывающую информацию о конструкции и свойствах изделия:
- А — токопроводящие жилы выполнены из алюминия;
- В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие защитных бронированных покровов («голый»);
- нг(А) — не распространяет горение при прокладке в пучках по категории пожарной безопасности А;
- LS — Low Smoke, пониженное дымо- и газовыделение в условиях вынужденного горения и тления;
- 3 — три фазные токопроводящие жилы;
- 185 — номинальное сечение каждой токопроводящей жилы составляет 185 мм².
Конструкция кабеля
- Алюминиевые многопроволочные токопроводящие жилы сечением 185 мм² секторной или круглой формы;
- Изоляция токопроводящих жил из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой;
- Внутренняя экструдированная оболочка (поясная изоляция и межфазное заполнение) из невулканизированной кабельной смеси на основе ПВХ пониженной пожароопасности;
- Внешняя защитная оболочка из поливинилхлоридного пластиката пониженной пожароопасности с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ при частоте 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Минимальная температура прокладки без предварительного подогрева | -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Предельная температура нагрева жил при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 7,5 наружных диаметров |
| Справочная расчетная масса | 3220 кг/км |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Стационарная прокладка в кабельных сооружениях, коллекторах, шахтах, туннелях и на эстакадах;
- Организация силовых линий на промышленных предприятиях и электростанциях;
- Групповая прокладка в зданиях и сооружениях с повышенными требованиями к пожарной безопасности;
- Эксплуатация в распределительных сетях при отсутствии опасности механических повреждений и растягивающих усилий.
