АВВГнг(А)-LS 3х50 кабель силовой с алюминиевыми жилами 0,66 кВ, пониженной пожароопасности
Кабель АВВГнг(А)-LS 3х50 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено тремя алюминиевыми токопроводящими жилами сечением 50 мм² и защищено поливинилхлоридными композициями пониженной пожарной опасности. Ключевыми эксплуатационными характеристиками кабеля являются нераспространение горения при групповой прокладке по категории А и сниженное выделение дыма и коррозионно-активных газов при тлении или горении.
Ниже приведена подробная расшифровка маркировки, конструктивное исполнение изделия, нормативные технические параметры и рекомендованная область применения.
Подробная расшифровка маркировки
Обозначение марки АВВГнг(А)-LS 3х50 содержит исчерпывающую информацию о конструкции и свойствах пожарной безопасности кабеля:
- А — алюминиевые токопроводящие жилы;
- В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- В — наружная защитная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
- Г — отсутствие защитного бронированного покрова («голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
- LS — Low Smoke, пониженное выделение дыма и оптическая плотность дыма при горении и тлении снижена более чем на 50 %;
- 3 — количество токопроводящих жил;
- 50 — номинальное сечение каждой токопроводящей жилы, мм².

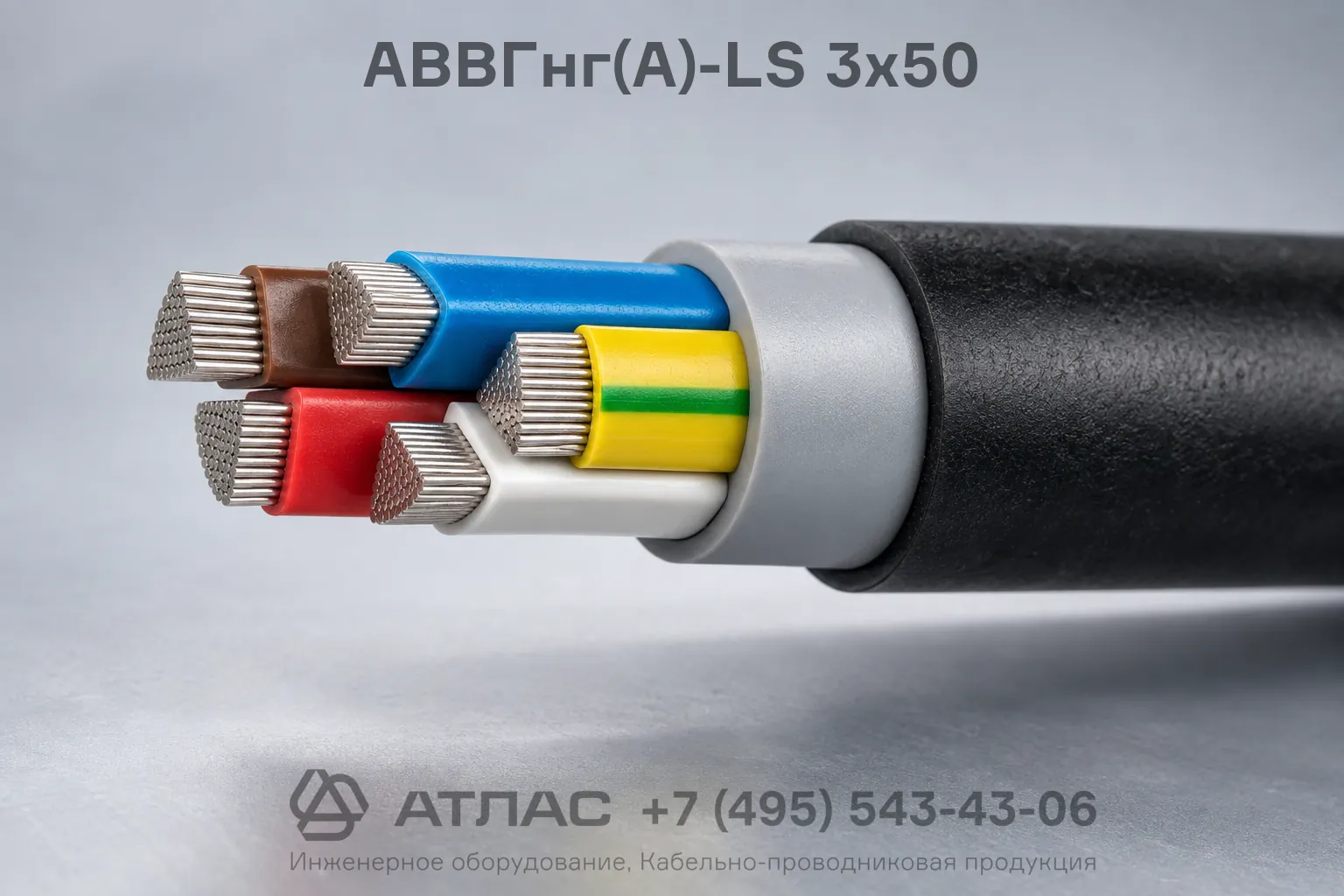

Конструкция кабеля
- Токопроводящие жилы — алюминиевые, однопроволочные или многопроволочные, круглой или секторной формы, соответствующие требованиям стандартов для силовых кабелей.
- Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности, наложенный на каждую жилу с индивидуальной цветовой или цифровой маркировкой для идентификации фаз.
- Скрутка — изолированные жилы скручены в сердечник правильной геометрической формы.
- Внутренняя оболочка (поясная изоляция / заполнение) — экструдированный ПВХ состав пониженной пожарной опасности, заполняющий промежутки между жилами и придающий изделию круглую форму.
- Наружная оболочка — сплошной защитный шланг из ПВХ пластиката пониженной пожарной опасности с пониженным дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Номинальная частота сети | 50 Гц |
| Диапазон температуры эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без подогрева | не ниже -15 °C |
| Максимальная длительно допустимая температура нагрева жил | +70 °C |
| Предельно допустимая температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при прокладке | 7,5 наружных диаметров |
| Относительная влажность воздуха при температуре до +35 °C | до 98 % |
| Срок службы | не менее 30 лет |
Область применения
Силовой кабель АВВГнг(А)-LS 3х50 предназначен для стационарной прокладки в электрических сетях с учетом требований пожарной безопасности ГОСТ 31996-2012:
- Одиночная и групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных и складских помещениях;
- Монтаж систем электроснабжения на объектах промышленности, энергетики и коммунальной инфраструктуры;
- Прокладка в зданиях и сооружениях с повышенными требованиями к пожарной безопасности и плотности людского потока, где необходимо минимизировать риски задымления путей эвакуации;
- Использование на трассах без ограничения разности уровней, в том числе на вертикальных участках;
- Применение при отсутствии опасности механических повреждений и растягивающих усилий в процессе эксплуатации.
