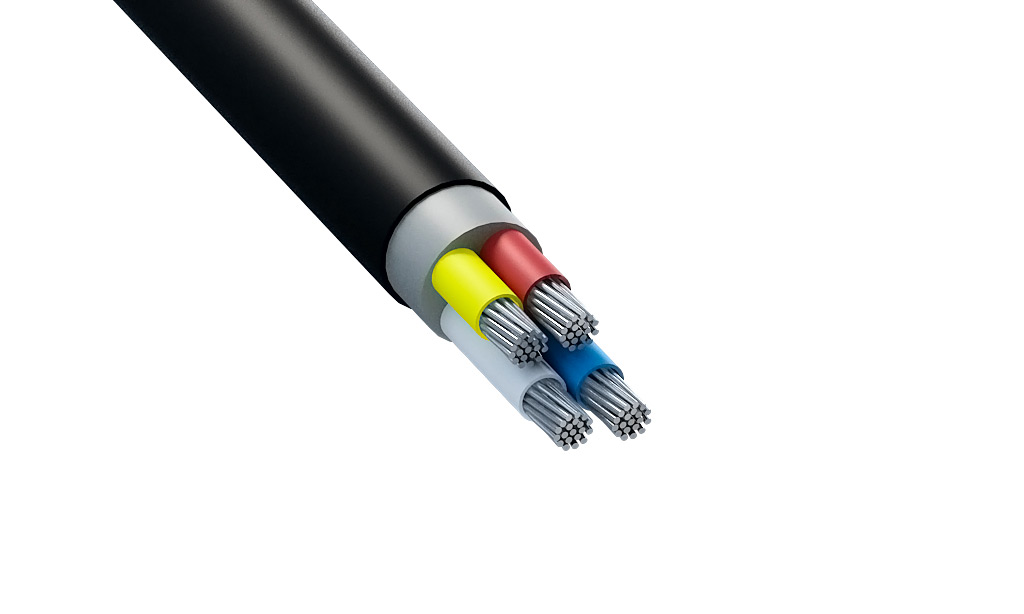

АВВГнг(А)-LS 4х16 кабель силовой с 4 алюминиевыми жилами сечением 16 мм2 на напряжение 0.66 кВ

Кабель АВВГнг(А)-LS 4х16 силовой предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Изделие оснащено четырьмя токопроводящими жилами из алюминия сечением 16 мм², изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными свойствами кабеля являются нераспространение горения при групповой прокладке по категории А и пониженное выделение дыма и коррозионно-активных газов при тлении и горении.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовые области применения кабеля.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 4х16 расшифровывается следующим образом:

• А — токопроводящие жилы выполнены из алюминия
• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката
• В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката
• Г — отсутствие защитного бронированного покрова (голый)
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении
• 4 — количество токопроводящих жил
• 16 — номинальное сечение токопроводящей жилы, мм²

Конструкция кабеля

1. Четыре токопроводящие жилы из алюминия номинальным сечением 16 мм², однопроволочные или многопроволочные, круглой или секторной формы.
2. Изоляция токопроводящих жил из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой.
3. Скрутка изолированных жил в сердечник вокруг центрального жгута.
4. Внутренняя экструдированная оболочка (поясная изоляция) или заполнение промежутков между жилами из невулканизированной мелонаполненной резиновой смеси или ПВХ пластиката пониженной пожарной опасности.
5. Наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, туннелях и закрытых производственных помещениях.
• Электромонтаж в жилых, общественных, офисных и административных зданиях с повышенными требованиями к пожарной безопасности.
• Питание распределительных щитов, щитов освещения, силовых сборок и промышленного оборудования.
• Прокладка на объектах с массовым пребыванием людей, где регламентировано применение кабельных изделий с пониженным дымогазовыделением.
