АВВГнг(А)-LS 4х2,5 силовой кабель с 4 алюминиевыми жилами сечением 2,5 мм² на напряжение 0,66 кВ

Кабель силовой АВВГнг(А)-LS 4х2,5 — кабельное изделие с четырьмя однопроволочными алюминиевыми жилами сечением 2,5 мм², изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель предназначен для стационарной прокладки в электрических сетях, отличается устойчивостью к распространению горения при групповой прокладке по категории А и пониженным уровнем дымо- и газовыделения при тлении или горении.

Ниже представлена подробная техническая информация о структуре маркировки, конструктивном исполнении, рабочих параметрах и рекомендуемых сферах применения данного кабеля.

Подробная расшифровка маркировки

Буквенно-цифровое обозначение кабеля АВВГнг(А)-LS 4х2,5 содержит исчерпывающие сведения о его конструкции и эксплуатационных свойствах:

• А — алюминиевые токопроводящие жилы;
• В — изоляция проводников выполнена из поливинилхлоридного пластиката;
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката;
• Г — отсутствие защитных бронированных покровов (кабель «голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — пониженное выделение дыма и коррозионно-активных газов (Low Smoke);
• 4 — четыре токопроводящие жилы;
• 2,5 — номинальное сечение каждой жилы составляет 2,5 мм².

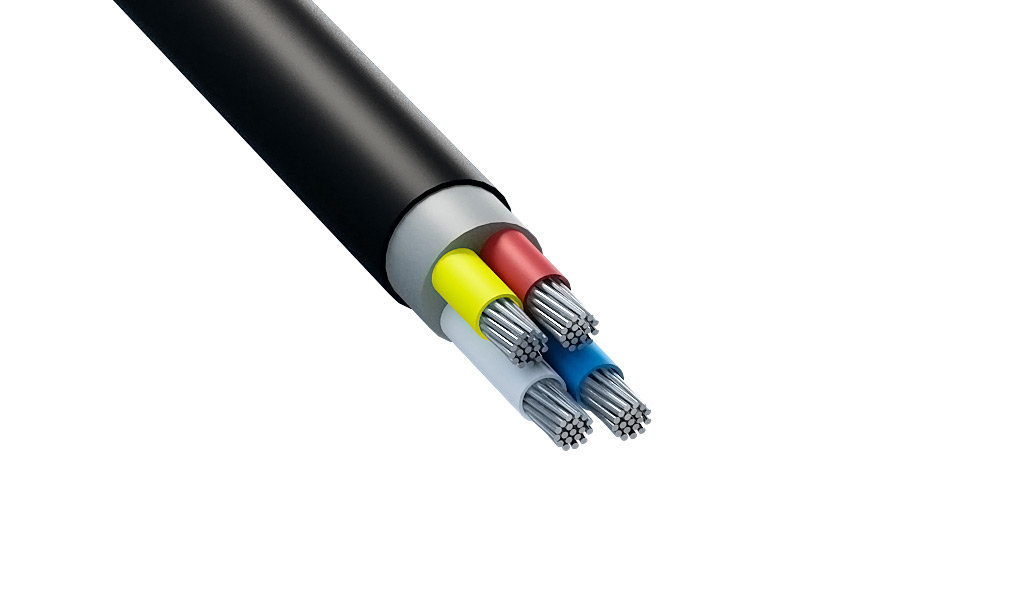

Конструкция кабеля

1. Токопроводящие жилы — 4 однопроволочные круглые жилы из электротехнического алюминия сечением 2,5 мм², соответствующие 1 классу гибкости по ГОСТ 22483-2012.
2. Изоляция — индивидуальная изоляция жил из ПВХ пластиката пониженной пожароопасности с отличительной цветовой маркировкой.
3. Сердечник — изолированные жилы скручены в концентрический сердечник правильной скруткой.
4. Внутренняя оболочка — слой из поливинилхлоридной композиции пониженной пожарной опасности, заполняющий промежутки между скрученными жилами.
5. Наружная оболочка — герметичный защитный шланг из ПВХ пластиката пониженной горючести с низким дымовыделением.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных установках на переменное напряжение 0,66 кВ.
• Групповая прокладка кабельных линий в кабельных сооружениях, производственных и закрытых помещениях промышленных предприятий.
• Монтаж систем электроснабжения в зданиях с повышенными требованиями к пожарной безопасности, в том числе с постоянным пребыванием людей.
• Прокладка по кабельным эстакадам, в лотках, коробах и кабельных каналах при условии отсутствия механических повреждений.
• Не рекомендуется непосредственная бестраншейная прокладка в грунте без дополнительной защиты трубами или каналами.
