АВВГнг(А)-LS 4х240 силовой кабель с алюминиевыми жилами 1 кВ, не распространяющий горение
Кабель АВВГнг(А)-LS 4х240 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц. Изделие комплектуется четырьмя алюминиевыми токопроводящими жилами сечением 240 мм² с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Ключевыми эксплуатационными параметрами кабеля являются устойчивость к групповой прокладке по категории А без распространения горения, пониженное выделение дыма и газообразных продуктов при тлении, а также надежная работа в широком диапазоне температур окружающей среды.
Ниже представлена подробная расшифровка маркировки кабеля, особенности его конструкции, базовые технические параметры и типовая область применения.
Подробная расшифровка маркировки
Обозначение АВВГнг(А)-LS 4х240 полностью раскрывает конструктивные материалы и класс пожарной безопасности:
- А — токопроводящие жилы изготовлены из алюминия
- В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ)
- В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката (ПВХ)
- Г — отсутствие защитного бронированного покрова («голый»)
- нг(А) — не распространяет горение при групповой прокладке по предельной категории пожарной безопасности А
- LS — пониженное дымо- и газовыделение (Low Smoke) при тлении и горении
- 4 — четыре токопроводящие жилы
- 240 — номинальное сечение каждой токопроводящей жилы составляет 240 мм²

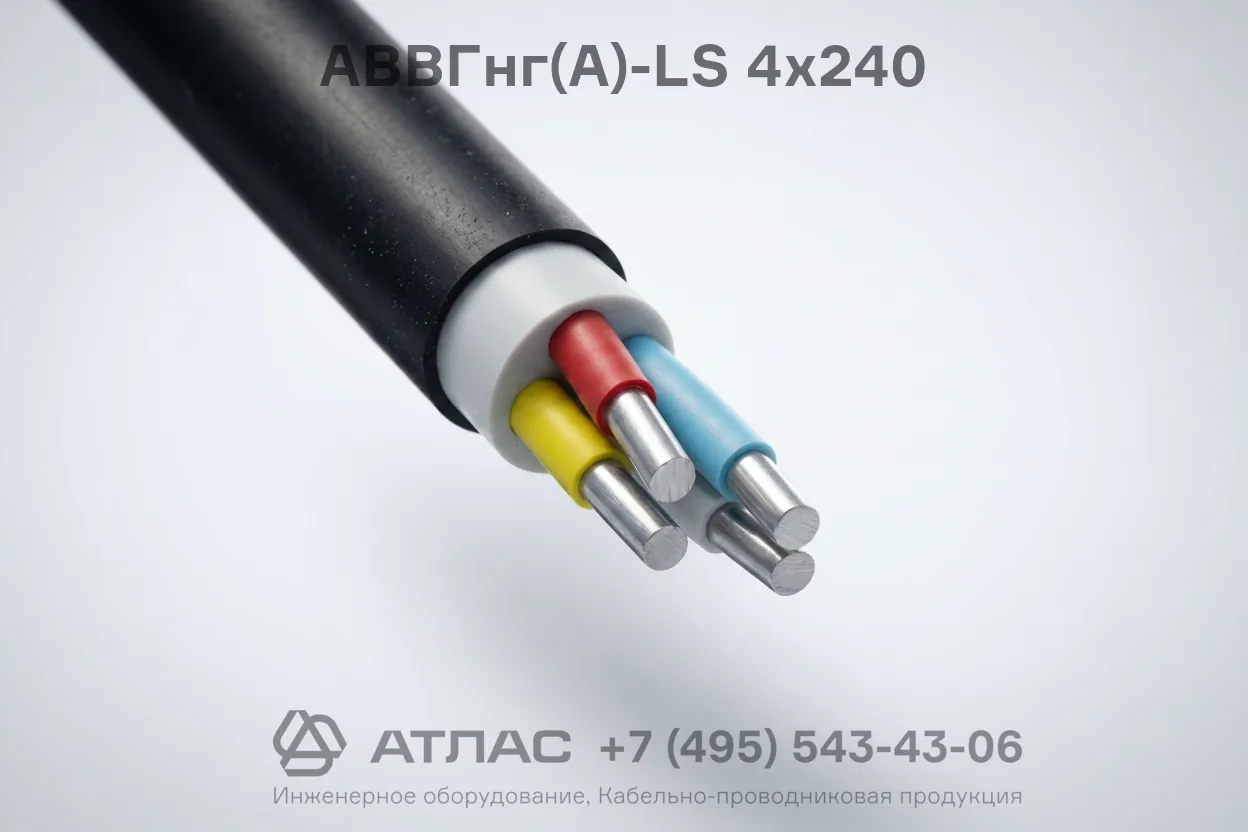

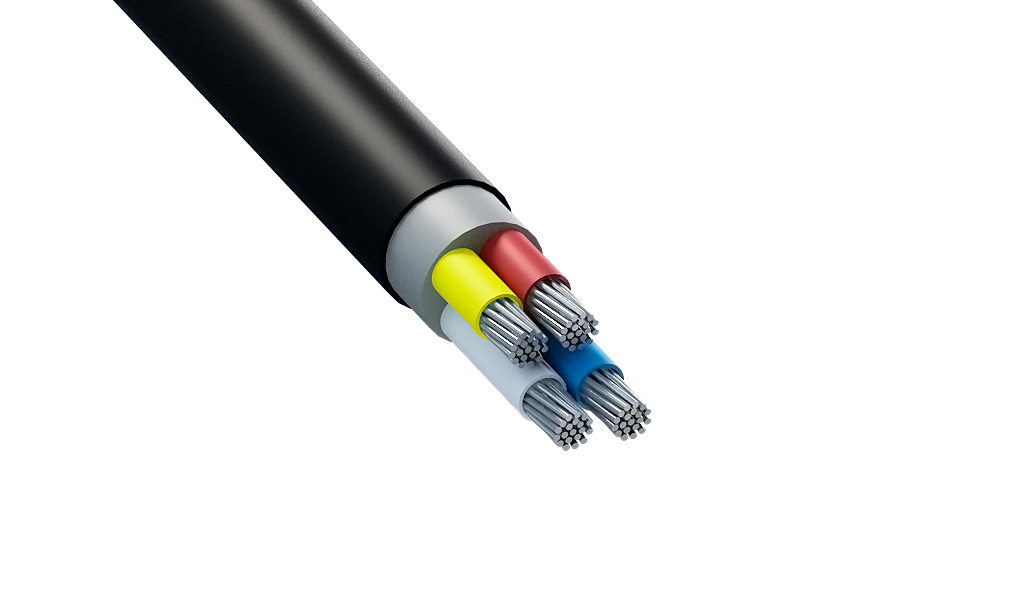

Конструкция кабеля
- Токопроводящие жилы — четыре алюминиевые многопроволочные жилы секторной формы сечением 240 мм², соответствующие 1 или 2 классу по ГОСТ 22483.
- Изоляция — слой из поливинилхлоридного пластиката пониженной пожарной опасности, наложенный на каждую жилу с отличительной цветовой маркировкой.
- Скрутка — изолированные жилы скручены в сердечник вокруг общего центра.
- Внутренняя оболочка — экструдированный подслой из ПВХ пластиката пониженной пожарной опасности, заполняющий промежутки между изолированными жилами.
- Наружная оболочка — защитный герметичный шланг из поливинилхлоридного пластиката пониженной пожарной опасности с низким дымовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 1 кВ (50 Гц) |
| Количество жил и номинальное сечение | 4х240 мм² |
| Материал токопроводящих жил | Алюминий |
| Диапазон рабочих температур эксплуатации | от -50 °С до +50 °С |
| Минимальная температура прокладки без предварительного подогрева | -15 °С |
| Длительно допустимая температура нагрева жил | +70 °С |
| Предельно допустимая температура при коротком замыкании | +160 °С |
| Минимальный радиус изгиба при монтаже | не менее 7,5 наружных диаметров |
| Расчетный вес (масса) | не более 5408 кг/км |
| Категория пожарной безопасности | нг(А)-LS (ГОСТ 31565-2012) |
| Срок службы кабеля | не менее 30 лет |
Область применения
- Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на эстакадах.
- Электроснабжение распределительных узлов промышленных объектов, жилых и общественных зданий с повышенными требованиями к пожарной безопасности.
- Использование в сетях переменного тока частотой 50 Гц с заземленной или изолированной нейтралью.
- Прокладка на открытом воздухе при условии защиты от прямого воздействия солнечного излучения и исключения механических повреждений (броня отсутствует).
