АВВГнг(А)-LS 4х25 силовой кабель 0,66 кВ с 4 алюминиевыми жилами сечением 25 мм2 в ПВХ оболочке

Кабель АВВГнг(А)-LS 4х25 силовой представляет собой четырехжильный проводник с алюминиевыми токопроводящими жилами сечением 25 мм², изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется стойкостью к распространению горения при групповой прокладке по категории А, пониженным дымо- и газовыделением в условиях тления или открытого пламени, а также надежностью при эксплуатации в стационарных установках напряжением до 0,66 кВ.

Ниже приведена подробная расшифровка маркировки, конструктивные особенности, ключевые технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Обозначение кабеля АВВГнг(А)-LS 4х25 содержит полную информацию о конструкции и свойствах материалов:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожароопасности;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• Г — отсутствие защитных бронированных покровов (кабель «голый»);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 4 — количество токопроводящих жил;
• 25 — номинальное сечение каждой жилы в квадратных миллиметрах.

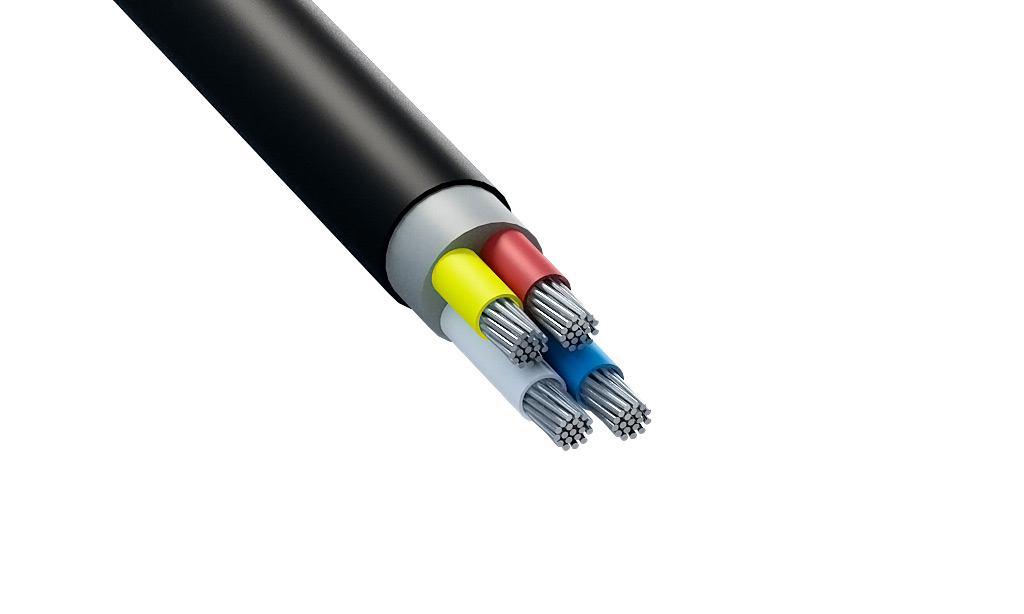

Конструкция кабеля

1. Токопроводящие жилы — 4 алюминиевые жилы сечением 25 мм² круглой или секторной формы, однопроволочные или многопроволочные;
2. Изоляция — слой ПВХ пластиката пониженной пожарной опасности с цветовой маркировкой жил;
3. Скрутка — изолированные жилы скручены в сердечник;
4. Внутреннее заполнение (экструдированная поясная изоляция) — ПВХ состав с низким дымовыделением, заполняющий промежутки между жилами;
5. Наружная оболочка — защитный слой из ПВХ пластиката пониженной горючести с нормированным дымогазовыделением.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных электротехнических установках;
• Прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах;
• Монтаж в зданиях и сооружениях с повышенными требованиями к пожарной безопасности при групповой прокладке;
• Эксплуатация в сухих и влажных помещениях на объектах промышленности, энергетики и гражданского строительства при отсутствии механических воздействий на кабель.
