АВВГнг(А)-LS 4х35 силовой кабель с четырьмя алюминиевыми жилами сечением 35 мм2 на напряжение 0,66 кВ

Кабель АВВГнг(А)-LS 4х35 силовой — это кабельное изделие с четырьмя токопроводящими жилами из алюминия сечением 35 мм2, предназначенное для передачи и распределения электроэнергии в стационарных установках. Кабель обладает сниженным уровнем дымо- и газовыделения при горении и тлении, относится к категории пожарной безопасности А по нераспространению горения при групповой прокладке и рассчитан на номинальное переменное напряжение 0,66 кВ.

Ниже приведена подробная расшифровка маркировки, конструктивное устройство и нормативные технические параметры изделия.

Подробная расшифровка маркировки

Структура условного обозначения кабеля АВВГнг(А)-LS 4х35 расшифровывается следующим образом:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка кабеля изготовлена из поливинилхлоридного (ПВХ) пластиката;
• Г — «голый», защитный покров (броня) поверх оболочки отсутствует;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
• 4 — количество токопроводящих жил;
• 35 — номинальное сечение каждой жилы в квадратных миллиметрах.

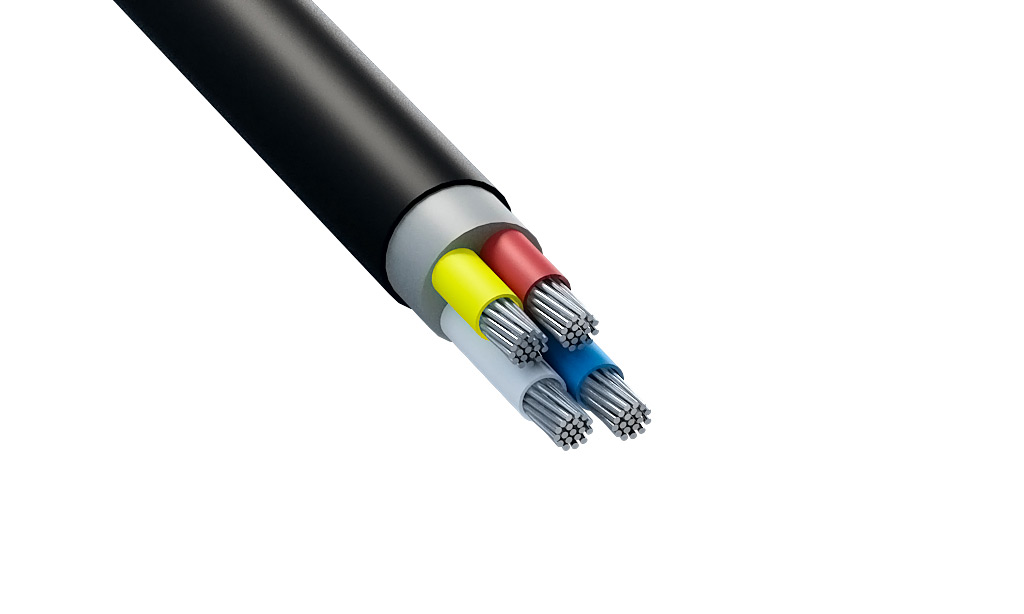

Конструкция кабеля

1. Четыре токопроводящие алюминиевые жилы сечением 35 мм2 круглой или секторной формы (однопроволочные либо многопроволочные).
2. Изоляция токопроводящих жил из поливинилхлоридного пластиката пониженной пожарной опасности с индивидуальной цветовой маркировкой.
3. Внутренняя экструдированная оболочка (поясная изоляция / заполнение) из ПВХ пластиката с пониженным газо- и дымовыделением.
4. Наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности пониженной горючести.

Основные технические характеристики

Область применения

• Стационарная прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на кабельных эстакадах.
• Использование в электрических сетях переменного напряжения 0,66 кВ частотой 50 Гц.
• Прокладка в зданиях и сооружениях с повышенными требованиями к пожарной безопасности благодаря исполнению нг(А)-LS.
• Групповая прокладка в открытых распределительных устройствах при отсутствии опасности механических повреждений.
