АВВГнг(А)-LS 4х4 кабель силовой с алюминиевыми жилами 0,66 кВ, пониженное дымогазовыделение

Кабель АВВГнг(А)-LS 4х4 силовой — это кабельное изделие с четырьмя алюминиевыми токопроводящими жилами сечением 4 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется пониженным дымо- и газовыделением при горении и тлении, не распространяет горение при групповой прокладке по категории А и рассчитан на номинальное переменное напряжение 0,66 кВ частотой 50 Гц.

Ниже представлена детальная расшифровка маркировки, конструктивные особенности, технические характеристики и рекомендованная область применения данного кабеля.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 4х4 расшифровывается следующим образом:

• А — токопроводящие жилы выполнены из алюминия;
• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — отсутствие защитных бронированных покровов (голый);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов при горении и тлении;
• 4 — количество токопроводящих жил;
• 4 — номинальное сечение каждой токопроводящей жилы, мм².

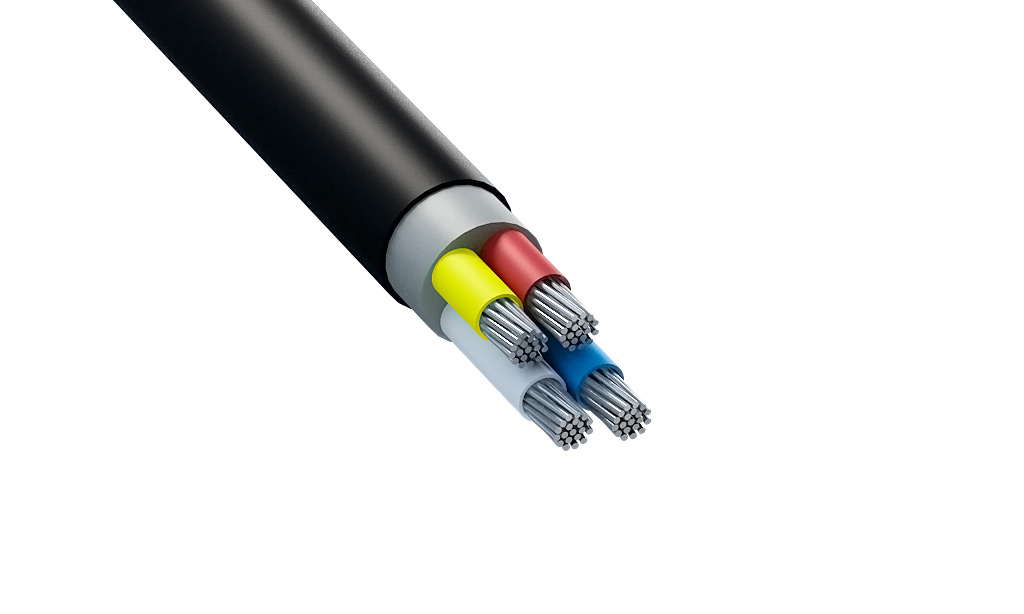

Конструкция кабеля

1. Четыре однопроволочные алюминиевые токопроводящие жилы круглой формы сечением 4 мм², соответствующие 1 классу по ГОСТ 22483-2012.
2. Изоляция жил из ПВХ пластиката пониженной пожароопасности с цветовой маркировкой для идентификации фаз и нулевого проводника.
3. Скрутка изолированных жил в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение промежутков между жилами или поясная изоляция, придающая кабелю практически круглую форму.
5. Внешняя защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности с низким газо- и дымовыделением.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, шахтах и производственных помещениях при наличии требований к снижению дымовыделения.
• Электромонтаж в жилых и общественных зданиях, офисных центрах, торговых павильонах и объектах с массовым пребыванием людей.
• Организация распределительных электрических сетей стационарного типа на номинальное переменное напряжение 0,66 кВ.
• Прокладка на открытом воздухе, в кабельных лотках, коробах и эстакадах при условии защиты от прямого воздействия ультрафиолетового излучения и механических повреждений.
