АВВГнг(А)-LS 4х50 кабель силовой с 4 алюминиевыми жилами сечением 50 мм2 на напряжение 0,66 кВ

Кабель АВВГнг(А)-LS 4х50 силовой представляет собой кабельное изделие с четырьмя токопроводящими жилами из алюминия сечением 50 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель отличается пониженной пожарной опасностью: не распространяет горение при групповой прокладке по категории А, а также характеризуется умеренным и пониженным уровнем выделения дыма и коррозионно-активных газов при тлении или возгорании.

Ниже представлена подробная расшифровка маркировки, послойная конструкция и нормативные технические параметры изделия.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 4х50 содержит полную информацию о материалах, конструктивном исполнении и пожарной безопасности кабеля:

• А — токопроводящие жилы выполнены из алюминия;
• В — изоляция проводников изготовлена из поливинилхлоридного пластиката пониженной пожароопасности;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката со сниженным газо- и дымовыделением;
• Г — отсутствие наружного бронированного покрова («голый»), кабель не защищен от прямого механического раздавливания;
• нг(А) — не распространяет горение при групповой прокладке в пучках по категории пожарной безопасности А;
• LS — Low Smoke, пониженное образование дыма и летучих продуктов горения при термическом воздействии;
• 4 — четыре изолированные токопроводящие жилы;
• 50 — номинальное сечение каждой токопроводящей жилы составляет 50 мм².

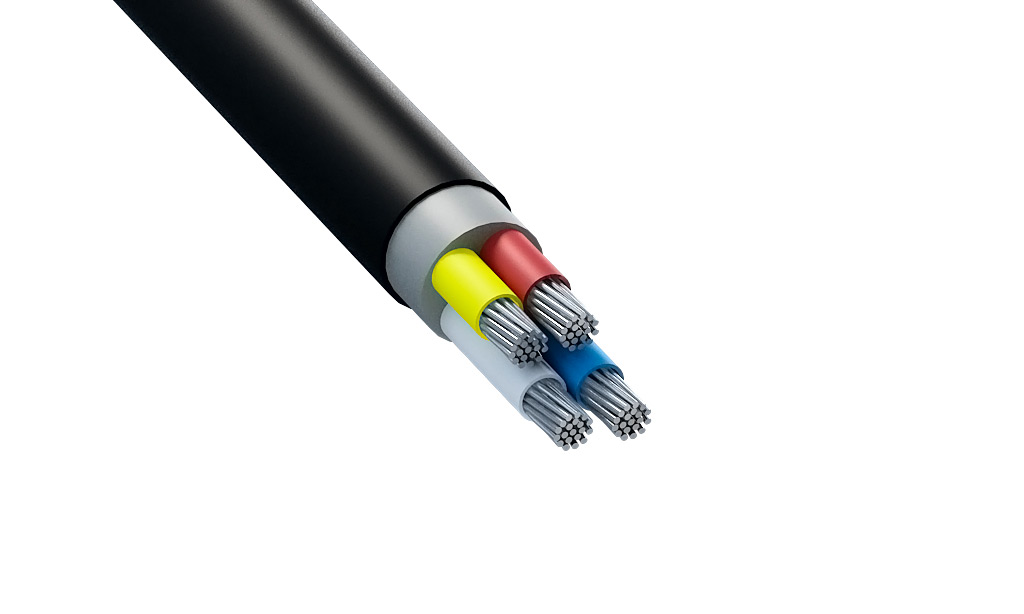

Конструкция кабеля

1. Токопроводящие жилы — 4 алюминиевые жилы номинальным сечением 50 мм², соответствующие 1 или 2 классу гибкости по ГОСТ 22483 (однопроволочные или многопроволочные, круглой или секторной формы).
2. Изоляция жил — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой (фазные, нулевая жила и жила заземления).
3. Скрутка сердечника — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутренняя оболочка (заполнение) — поливинилхлоридный состав или невулканизированная резиновая смесь пониженной горючести, заполняющая междужильное пространство и придающая кабелю круглую форму.
5. Наружная оболочка — сплошной защитный шланг из ПВХ-пластиката пониженной пожарной опасности со сниженным выделением дыма и хлористого водорода.

Основные технические характеристики

Область применения

• Стационарная прокладка в электрических сетях переменного напряжения до 0,66 кВ на промышленных и инфраструктурных объектах;
• Одиночная и групповая прокладка в кабельных сооружениях, коллекторах, эстакадах, туннелях, кабельных полуэтажах и производственных помещениях;
• Эксплуатация в зданиях и сооружениях с повышенными требованиями к пожарной безопасности, где критически важно предотвратить сильное задымление путей эвакуации;
• Монтаж внутри помещений при условии исключения непосредственных механических и растягивающих воздействий на кабель.
