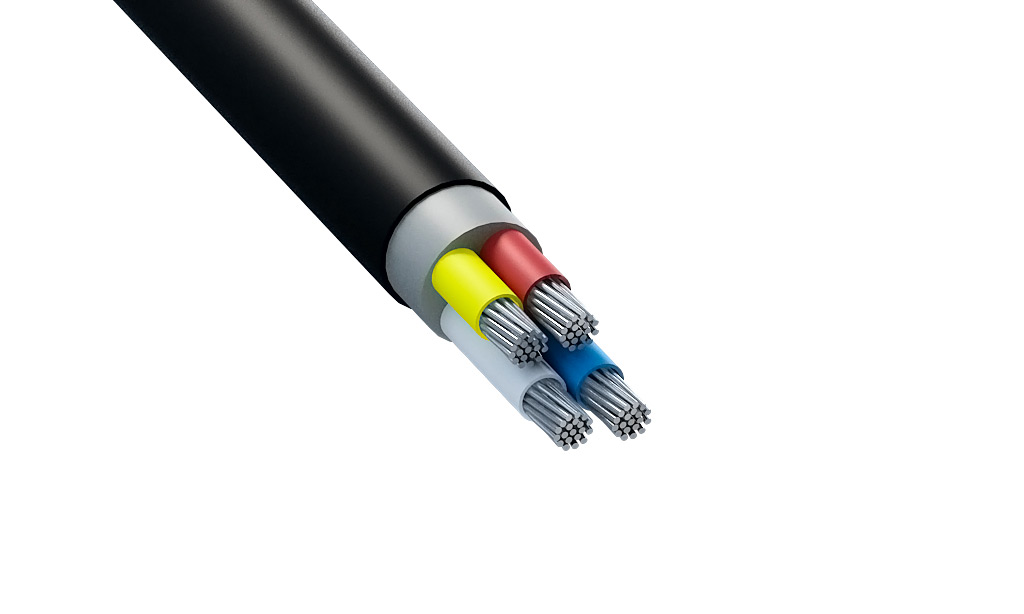

АВВГнг(А)-LS 4х70 кабель силовой с алюминиевыми жилами на напряжение 1 кВ с низким дымовыделением

Кабель АВВГнг(А)-LS 4х70 силовой — кабельное изделие с четырьмя алюминиевыми токопроводящими жилами сечением 70 мм², изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие характеризуется нераспространением горения при групповой прокладке по категории А и пониженным уровнем дымо- и газовыделения при тлении или горении.

Ниже представлена подробная расшифровка маркировки, послойная конструкция, нормативные технические параметры и типовая область применения кабеля.

Подробная расшифровка маркировки

Маркировка АВВГнг(А)-LS 4х70 содержит исчерпывающие данные о материалах и конструктивном исполнении изделия:

• А — токопроводящие жилы выполнены из алюминия
• В — изоляция жил изготовлена из поливинилхлоридного (ПВХ) пластиката
• В — внешняя защитная оболочка выполнена из поливинилхлоридного пластиката
• Г — отсутствие защитных бронированных покровов («голый»)
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А
• LS — пониженное дымо- и газовыделение (Low Smoke)
• 4 — четыре токопроводящие жилы
• 70 — номинальное сечение каждой токопроводящей жилы 70 мм²

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, однопроволочные или многопроволочные, круглой или секторной формы, номинальным сечением 70 мм².
2. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с индивидуальной цветовой маркировкой жил.
3. Скрутка — четыре изолированные жилы скручены в сердечник вокруг центрального жгута.
4. Внутреннее заполнение (поясная изоляция) — выпрессованный поливинилхлоридный состав низкой пожарной опасности, заполняющий промежутки между жилами.
5. Наружная оболочка — поливинилхлоридный пластикат пониженной пожарной опасности с пониженным дымовыделением.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ.
• Прокладка в кабельных сооружениях, коллекторах, производственных и административных помещениях.
• Групповая прокладка в зданиях и сооружениях с постоянным пребыванием людей, торговых комплексах и жилых объектах с повышенными требованиями к пожарной безопасности.
• Не рекомендуется для прокладки в грунте и траншеях без применения дополнительной механической защиты, так как в конструкции отсутствует броня.
