АВВГнг(А)-LS 4х95 силовой кабель с 4 алюминиевыми жилами сечением 95 мм2 на напряжение 1 кВ

Кабель силовой АВВГнг(А)-LS 4х95 представляет собой силовой кабель с четырьмя алюминиевыми токопроводящими жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие предназначено для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ частотой 50 Гц. Ключевыми эксплуатационными преимуществами кабеля являются нераспространение горения при групповой прокладке по категории А, пониженное дымо- и газовыделение при тлении и горении, а также высокая стойкость к воздействию климатических факторов при температуре эксплуатации от -50 °C до +50 °C.

Ниже приведена подробная расшифровка маркировки, описание конструкции, нормативные технические характеристики и типовая область применения кабеля.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 4х95 содержит полную информацию о конструктивном исполнении кабеля и его свойствах пожарной безопасности:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности;
• В — внешняя защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»);
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное дымовыделение и газовыделение при горении и тлении;
• 4 — четыре токопроводящие жилы;
• 95 — номинальное сечение каждой токопроводящей жилы составляет 95 мм².

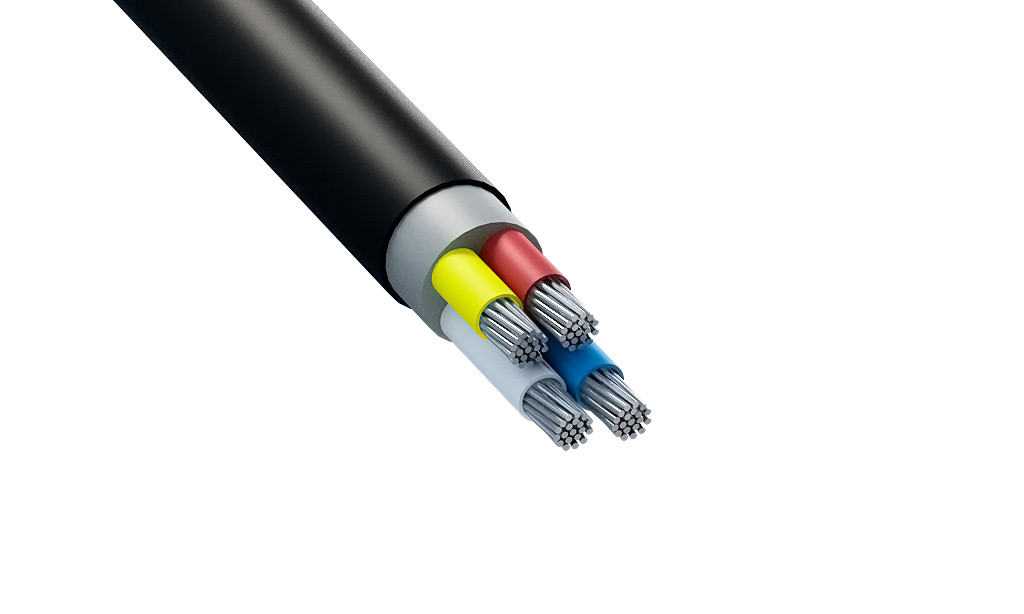

Конструкция кабеля

1. Токопроводящие жилы — 4 алюминиевые жилы сечением 95 мм², многопроволочные, секторной или круглой формы, соответствующие стандартам ГОСТ.
2. Изоляция — из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального жгута.
4. Внутренняя оболочка — экструдированный слой из ПВХ пластиката пониженной пожарной опасности, заполняющий промежутки между изолированными жилами.
5. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожарной опасности, обеспечивающего защиту сердечника от влаги и механических воздействий.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных и общественных помещениях.
• Электроснабжение распределительных щитов, промышленных подстанций, жилых и административных зданий с повышенными требованиями к пожарной безопасности.
• Объекты с высокой концентрацией людей и электронного оборудования, где недопустимо обильное выделение дыма и коррозионных газов при возникновении пожара.
• Трассы без ограничения разности уровней, в том числе на вертикальных и наклонных участках.
• Прокладка на открытом воздухе при условии исключения прямого солнечного излучения и механических повреждений, а также в сухих и влажных помещениях.
