АВВГнг(А)-LS 5х120 кабель силовой пятижильный 1 кВ с алюминиевыми жилами пониженной пожарной опасности

Кабель АВВГнг(А)-LS 5х120 силовой — кабельное изделие с пятью токопроводящими жилами из алюминия, предназначенное для передачи и распределения электрической энергии в стационарных установках. Кабель характеризуется отсутствием защитного бронированного покрова, пожарной безопасностью категории А при групповой прокладке и пониженным уровнем дымо- и газовыделения при горении и тлении.

Ниже представлена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения изделия.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 5х120 содержит полную техническую информацию о конструкции и характеристиках пожарной безопасности:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности;
• Г — отсутствие наружного защитного покрова поверх оболочки («голый», без брони);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• LS — пониженное выделение дыма и коррозионно-активных газов при горении и тлении (Low Smoke);
• 5 — количество токопроводящих жил;
• 120 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

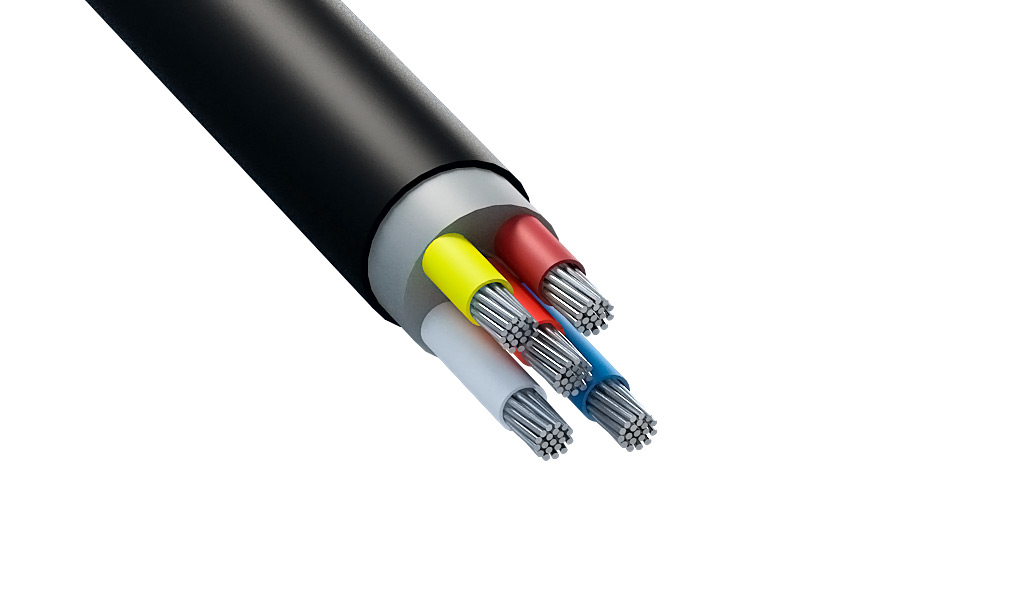

Конструкция кабеля

1. Токопроводящие жилы — пять алюминиевых жил номинальным сечением 120 мм², секторной или круглой формы, многопроволочной структуры по ГОСТ 22483.
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожарной опасности с цветовой или цифровой маркировкой для однозначной идентификации жил.
3. Скрутка — изолированные жилы скручены в сердечник вокруг центрального жгута или без него.
4. Внутреннее заполнение — поливинилхлоридный состав пониженной пожарной опасности, заполняющий промежутки между изолированными жилами для придания кабелю круглой формы.
5. Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожарной опасности с нормированным дымогазовыделением.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, шахтах, производственных и складских помещениях.
• Электромонтаж в общественных, административных и жилых зданиях с повышенными требованиями к пожарной безопасности и снижению дымовыделения при пожаре.
• Питание распределительных щитов, промышленных силовых установок и агрегатов в сетях переменного тока частотой 50 Гц напряжением 1 кВ.
• Прокладка по кабельным эстакадам, лоткам, коробам и галереям без ограничения разности уровней по трассе.
• Использование в грунтах и траншеях допускается только при условии применения дополнительной защиты от механических повреждений (в трубах, лотках или каналах), так как кабель не имеет брони.
