АВВГнг(А)-LS 5х150 кабель силовой пятижильный с алюминиевыми жилами сечением 150 мм2 на 1 кВ

Кабель АВВГнг(А)-LS 5х150 силовой представляет собой кабельное изделие с пятью токопроводящими алюминиевыми жилами сечением 150 мм2, предназначенное для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц. Изделие характеризуется пониженной пожарной опасностью по категории А, не распространяет горение при групповой прокладке и отличается сниженным выделением дыма и коррозионно-активных газов при горении и тлении.

Ниже приведена подробная расшифровка маркировки, конструктивное исполнение, технические параметры и типовая область применения данной марки.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 5х150 содержит исчерпывающие сведения о материалах, конструкции и пожарной безопасности изделия:

• А — токопроводящие жилы выполнены из алюминия;
• В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• В — внешняя защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката пониженной пожарной опасности;
• Г — отсутствие защитного бронированного покрова («голый»), кабель не защищен от прямого механического воздействия;
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении изоляционных материалов;
• 5 — количество токопроводящих жил;
• 150 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах.

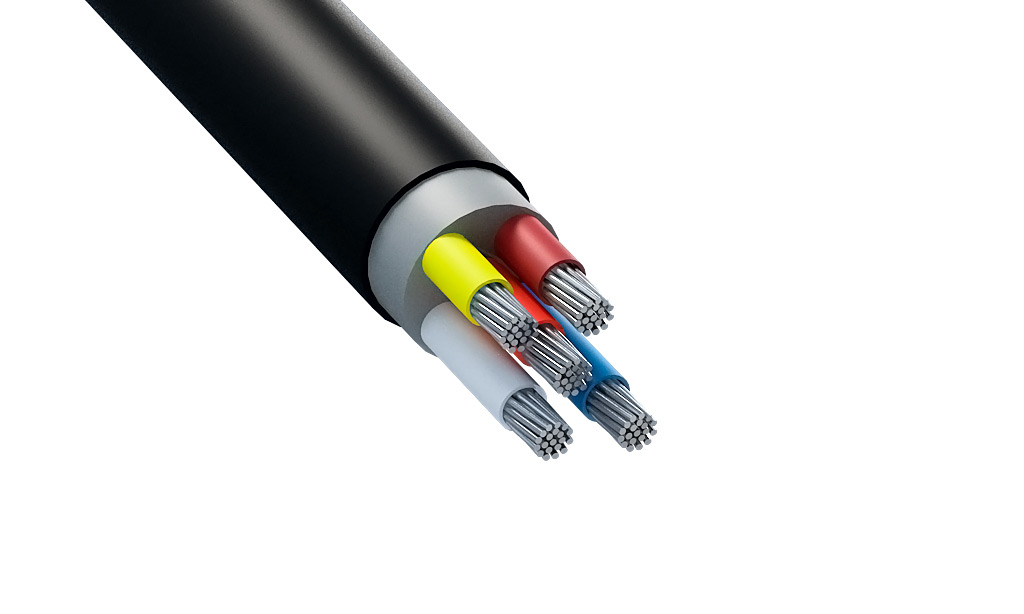

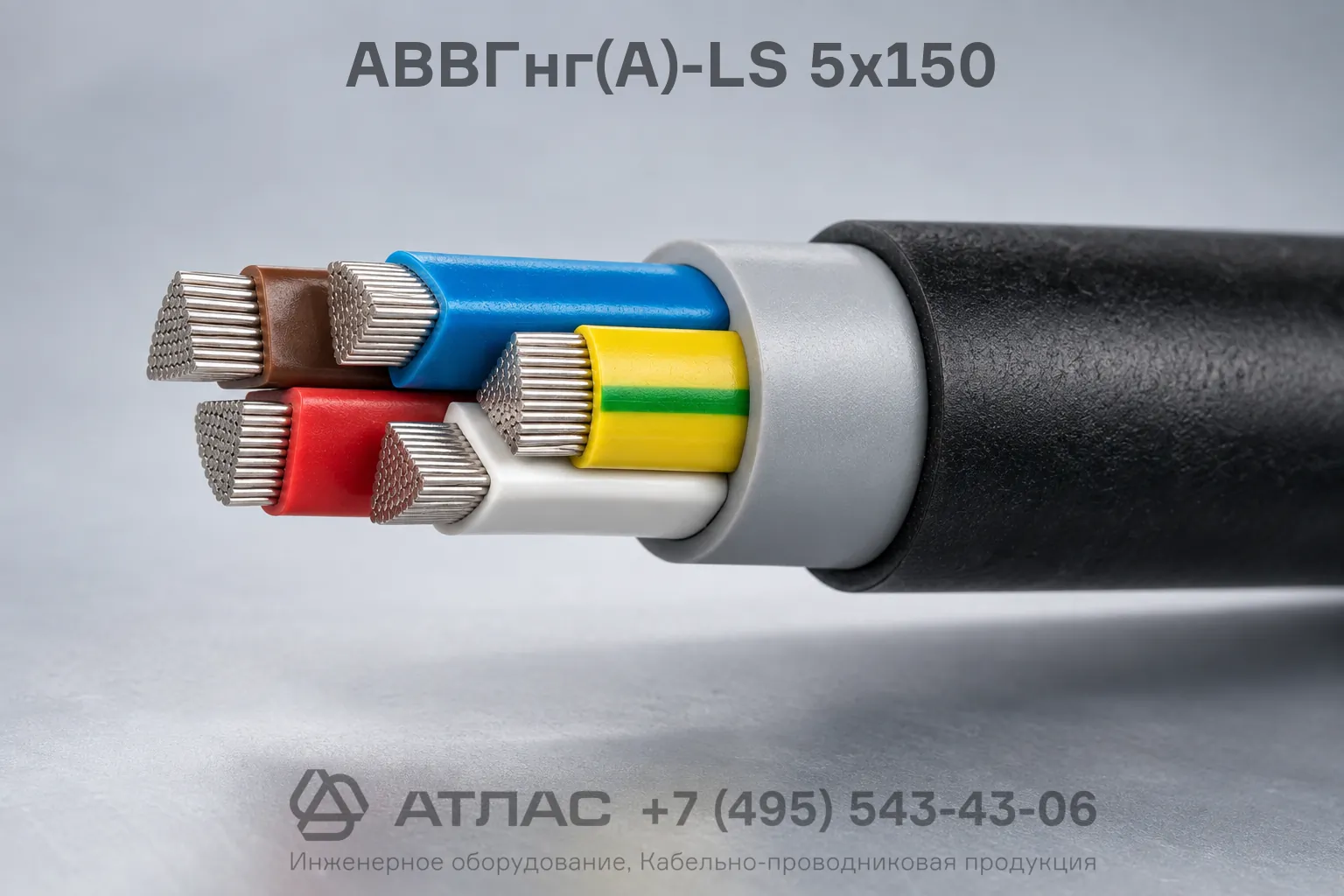

Конструкция кабеля

1. Токопроводящие жилы — пять многопроволочных жил из алюминия сечением 150 мм2, секторной или круглой формы;
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с цветовой маркировкой для идентификации фаз;
3. Скрутка — изолированные жилы скручены в сердечник;
4. Внутренняя оболочка (заполнение) — поливинилхлоридный состав или пластикат пониженной пожароопасности, заполняющий межжильные промежутки;
5. Наружная оболочка — защитный слой из ПВХ пластиката пониженной пожарной опасности с малым дымо- и газовыделением.

Основные технические характеристики

Область применения

• Групповая стационарная прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на промышленных эстакадах;
• Организация распределительных сетей в жилых, общественных и административных зданиях с повышенными требованиями к пожарной безопасности;
• Электроснабжение промышленных установок и распределительных щитов при переменном напряжении до 1 кВ;
• Монтаж внутри сухих и влажных производственных помещений при условии исключения риска механических повреждений и растягивающих нагрузок в процессе эксплуатации.
