АВВГнг(А)-LS 5х16 кабель силовой 0.66 кВ с 5 алюминиевыми жилами сечением 16 мм2, не распространяющий горение
Кабель АВВГнг(А)-LS 5х16 силовой — это кабельное изделие с пятью токопроводящими алюминиевыми жилами сечением 16 мм², предназначенное для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ. Кабель характеризуется повышенным уровнем пожарной безопасности: он не распространяет горение при групповой прокладке по категории А и отличается пониженным выделением дыма и коррозионно-активных газов при тлении или возгорании. Изоляция и наружная оболочка изготовлены из поливинилхлоридного пластиката пониженной пожарной опасности, что гарантирует надежность и безопасность кабельных линий на гражданских и промышленных объектах.
Ниже представлена подробная расшифровка маркировки, конструктивные особенности изделия, его базовые эксплуатационные характеристики и рекомендованные области применения.
Подробная расшифровка маркировки
Маркировка силового кабеля АВВГнг(А)-LS 5х16 отражает все ключевые параметры его конструкции и исполнения:
- А — токопроводящие жилы выполнены из алюминия;
- В — изоляция проводников изготовлена из поливинилхлоридного пластиката пониженной пожарной опасности (ПВХ);
- В — внешняя защитная оболочка выполнена из ПВХ пластиката пониженной пожарной опасности;
- Г — отсутствие защитных бронированных покровов (кабель «голый»);
- нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
- LS — пониженное выделение дыма и газа (Low Smoke) при горении и тлении;
- 5 — число токопроводящих жил в кабеле;
- 16 — номинальное поперечное сечение каждой жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящие жилы — пять однопроволочных или многопроволочных алюминиевых жил круглой формы сечением 16 мм², соответствующих требованиям ГОСТ 22483.
- Изоляция — индивидуальный слой из поливинилхлоридного пластиката со сниженной пожароопасностью и обязательной цветовой дифференциацией жил для удобства монтажа.
- Скрутка — изолированные жилы скручены в единый сердечник, обеспечивающий механическую стабильность изделия.
- Внутренняя оболочка — заполнение промежутков между скрученными жилами материалом из негорючего ПВХ состава с приданием кабелю округлой геометрии.
- Внешняя оболочка — защитный шланг из поливинилхлоридного пластиката с нормированными характеристиками сниженного дымо- и газовыделения.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение частотой 50 Гц | 0,66 кВ |
| Количество жил и номинальное сечение | 5х16 мм² |
| Материал жил | Алюминий |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Допустимая температура монтажа без предварительного подогрева | не ниже -15 °C |
| Длительно допустимая температура нагрева жил | +70 °C |
| Максимальная температура жил при токах короткого замыкания | +160 °C |
| Минимальный радиус изгиба при монтаже | не менее 7,5 наружных диаметров |
| Категория пожарной безопасности | ГОСТ 31565-2012, категория А |
| Расчетный вес (масса) | не более 533 кг/км |
| Срок службы | не менее 30 лет |
| Гарантийный срок | 5 лет |
Область применения
- Организация групповых кабельных линий в кабельных сооружениях, производственных цехах и закрытых электроустановках.
- Монтаж распределительных и магистральных электросетей внутри общественных, административных и жилых зданий.
- Прокладка линий электроснабжения на объектах с высокими нормами пожарной безопасности и плотным пребыванием людей.
- Подключение стационарных трехфазных потребителей с отдельными нулевым рабочим и нулевым защитным проводниками.
- Монтаж на кабельных эстакадах, в лотках, коробах и каналах при условии исключения риска механического повреждения оболочки.

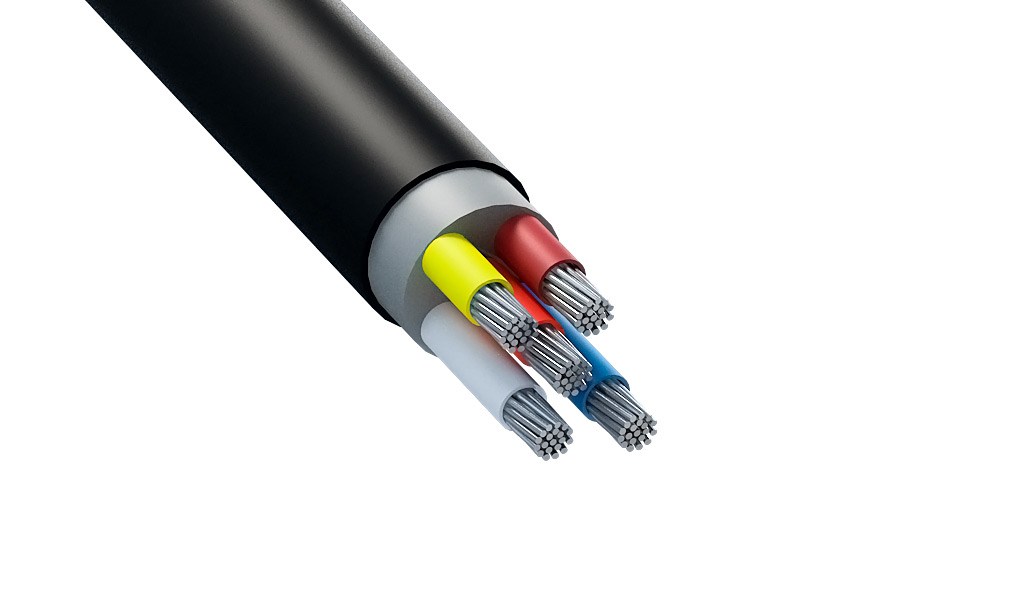

Фотогалерея
