АВВГнг(А)-LS 5х185 силовой алюминиевый кабель 1 кВ с пониженным дымовыделением ГОСТ 31996-2012

Кабель АВВГнг(А)-LS 5х185 силовой представляет собой пятижильный электрический проводник с алюминиевыми токопроводящими жилами сечением 185 мм², предназначенный для стационарного распределения и передачи электроэнергии. Изделие отличается пониженным уровнем дымо- и газовыделения при горении и тлении, а также не распространяет горение при групповой прокладке по категории пожарной безопасности А.

Ниже приведена подробная расшифровка маркировки, конструкция изделия, нормативные технические параметры и типовые области эксплуатации.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 5х185 расшифровывается в соответствии с требованиями стандартов:

• А — алюминиевые токопроводящие жилы
• В — изоляция жил выполнена из поливинилхлоридного пластиката пониженной пожарной опасности
• В — наружная защитная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности
• Г — отсутствие бронированного покрова (голый)
• нг(А) — не распространяет горение при прокладке в пучках по категории А
• LS — пониженное выделение дыма и газов (Low Smoke)
• 5 — количество токопроводящих жил
• 185 — площадь номинального сечения каждой жилы в квадратных миллиметрах

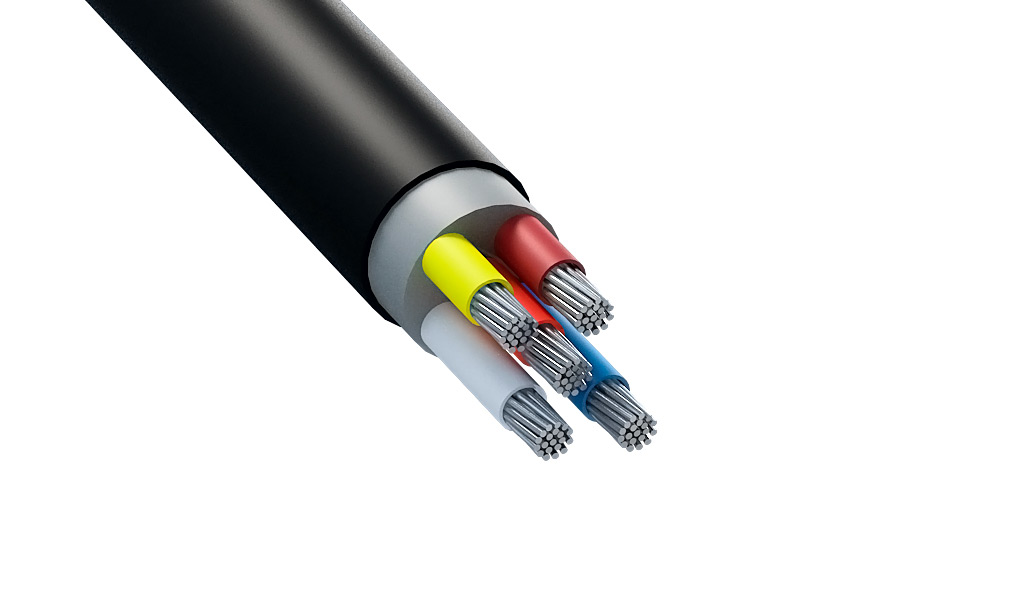

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, многопроволочные, уплотненные, круглой или секторной формы, соответствующие 1 или 2 классу по ГОСТ 22483.
2. Изоляция — выполнена из поливинилхлоридного пластиката пониженной пожароопасности с индивидуальной цветовой маркировкой каждой жилы.
3. Скрутка — пять изолированных жил скручены в сердечник вокруг центрального жгута.
4. Внутреннее заполнение — из невулканизированной полимерной композиции или ПВХ пластиката с пониженным газо- и дымовыделением, придающее изделию правильную круглую форму.
5. Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности категории нг(А)-LS.

Основные технические характеристики

Область применения

• Передача и распределение электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ.
• Прокладка в кабельных сооружениях, коллекторах, производственных помещениях и на открытых эстакадах.
• Использование в зданиях и сооружениях с повышенными требованиями к пожарной безопасности и плотности людского потока.
• Групповая прокладка кабельных трасс без риска распространения горения между кабелями.
