АВВГнг(А)-LS 5х2,5 силовой кабель с алюминиевыми жилами и изоляцией ПВХ пониженной пожароопасности

Кабель АВВГнг(А)-LS 5х2,5 силовой — кабельное изделие с пятью алюминиевыми жилами сечением 2,5 мм², изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Кабель предназначен для стационарной прокладки в сетях переменного тока номинальным напряжением 0,66 кВ частотой 50 Гц. Ключевыми эксплуатационными свойствами изделия являются нераспространение горения при групповой прокладке по категории А и пониженное выделение дыма и коррозионно-активных газов при тлении и горении.

Ниже представлена подробная расшифровка маркировки изделия, описание его конструктивных элементов, основные технические параметры и типовые области применения.

Подробная расшифровка маркировки

Обозначение кабеля АВВГнг(А)-LS 5х2,5 содержит информацию о материалах, конструктивных особенностях, пожарной безопасности и типоразмере:

• А — токопроводящие жилы выполнены из алюминия
• В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката
• В — наружная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката
• Г — отсутствие защитных бронированных покровов («голый»)
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной опасности А
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении
• 5 — количество токопроводящих жил в кабеле
• 2,5 — номинальное сечение каждой токопроводящей жилы, мм²

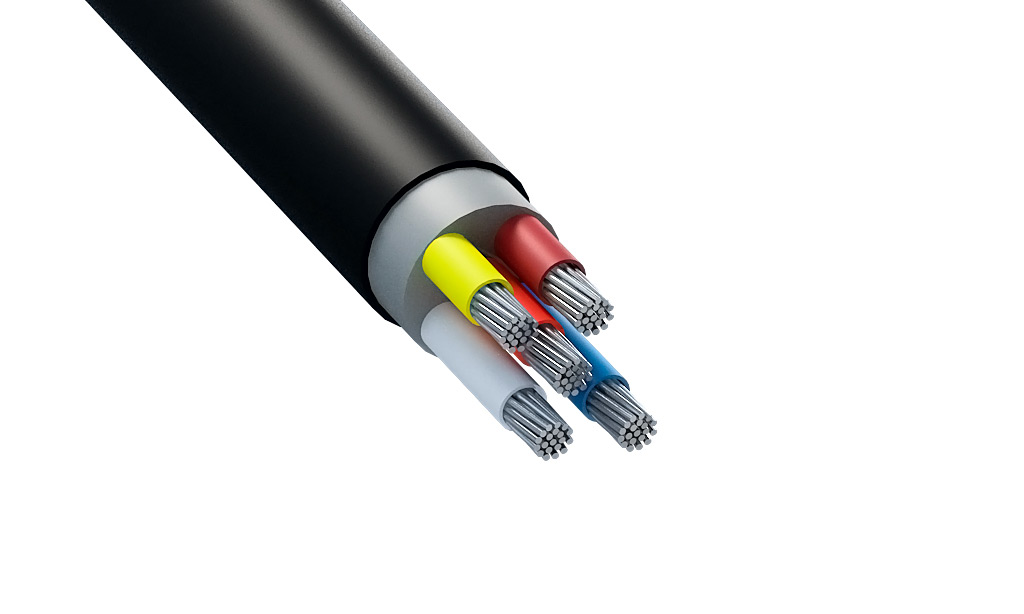

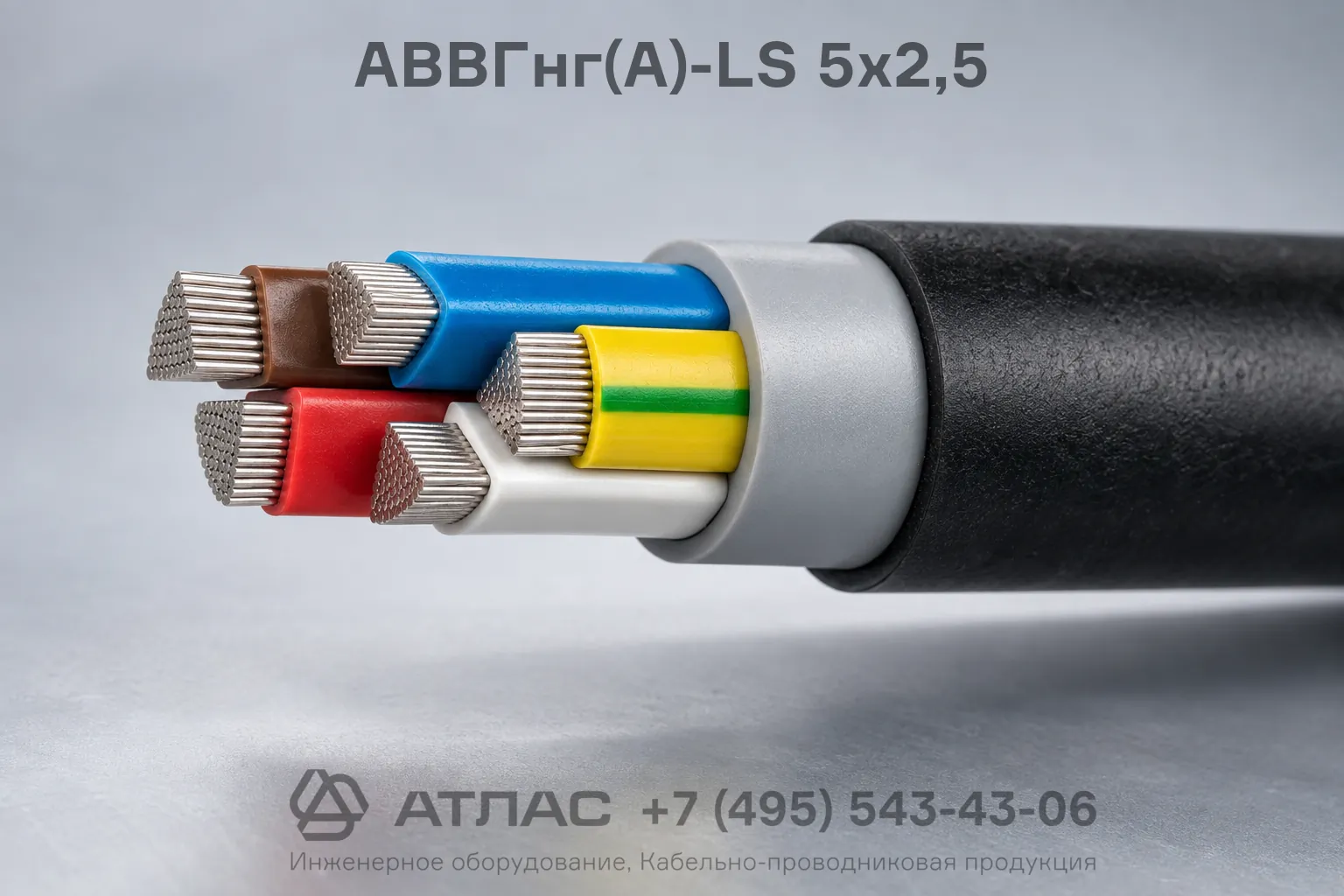

Конструкция кабеля

1. Токопроводящая жила — однопроволочная алюминиевая жила круглой формы номинальным сечением 2,5 мм².
2. Изоляция — поливинилхлоридный пластикат пониженной пожарной опасности с цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением промежутков между ними.
4. Внутренняя оболочка — экструдированный слой из поливинилхлоридной композиции пониженной пожароопасности.
5. Наружная оболочка — защитный шланг из ПВХ пластиката с низким дымо- и газовыделением.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных электротехнических установках на номинальное напряжение 0,66 кВ.
• Групповая прокладка кабельных линий в кабельных сооружениях, производственных помещениях, кабельных эстакадах и галереях при отсутствии риска механических повреждений.
• Оснащение цепей питания и распределения в жилых, общественных и административных зданиях с повышенными требованиями к пожарной безопасности.
• Электропроводка во внутренних электросетях объектов с постоянным пребыванием людей благодаря минимальному снижению светопроницаемости при аварийных ситуациях.
