АВВГнг(А)-LS 5х50 кабель силовой с алюминиевыми жилами, изоляцией и оболочкой из ПВХ пониженной пожарной опасности

Кабель силовой АВВГнг(А)-LS 5х50 представляет собой пятижильный кабель с алюминиевыми токопроводящими жилами сечением 50 мм², изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие спроектировано для стационарной прокладки в сетях переменного тока, характеризуется высокой надежностью, не распространяет горение при групповой прокладке по категории А и выделяет сниженное количество дыма и токсичных газов при тлении или возгорании.

Ниже приведена подробная расшифровка маркировки, послойная конструкция кабеля, перечень основных технических параметров и рекомендованная область применения.

Подробная расшифровка маркировки

Структура условного обозначения кабеля АВВГнг(А)-LS 5х50 содержит исчерпывающие данные о его материалах и свойствах пожарной безопасности:

• А — алюминиевые токопроводящие жилы;
• В — изоляция жил изготовлена из ПВХ пластиката пониженной пожароопасности;
• В — наружная защитная оболочка выполнена из ПВХ пластиката пониженной пожароопасности;
• Г — отсутствие защитных бронированных покровов (голый);
• нг(А) — не распространяет горение при групповой прокладке по категории А;
• LS — Low Smoke, пониженное выделение дыма и коррозионно-активных газов;
• 5 — количество токопроводящих жил;
• 50 — номинальное сечение токопроводящей жилы, мм².

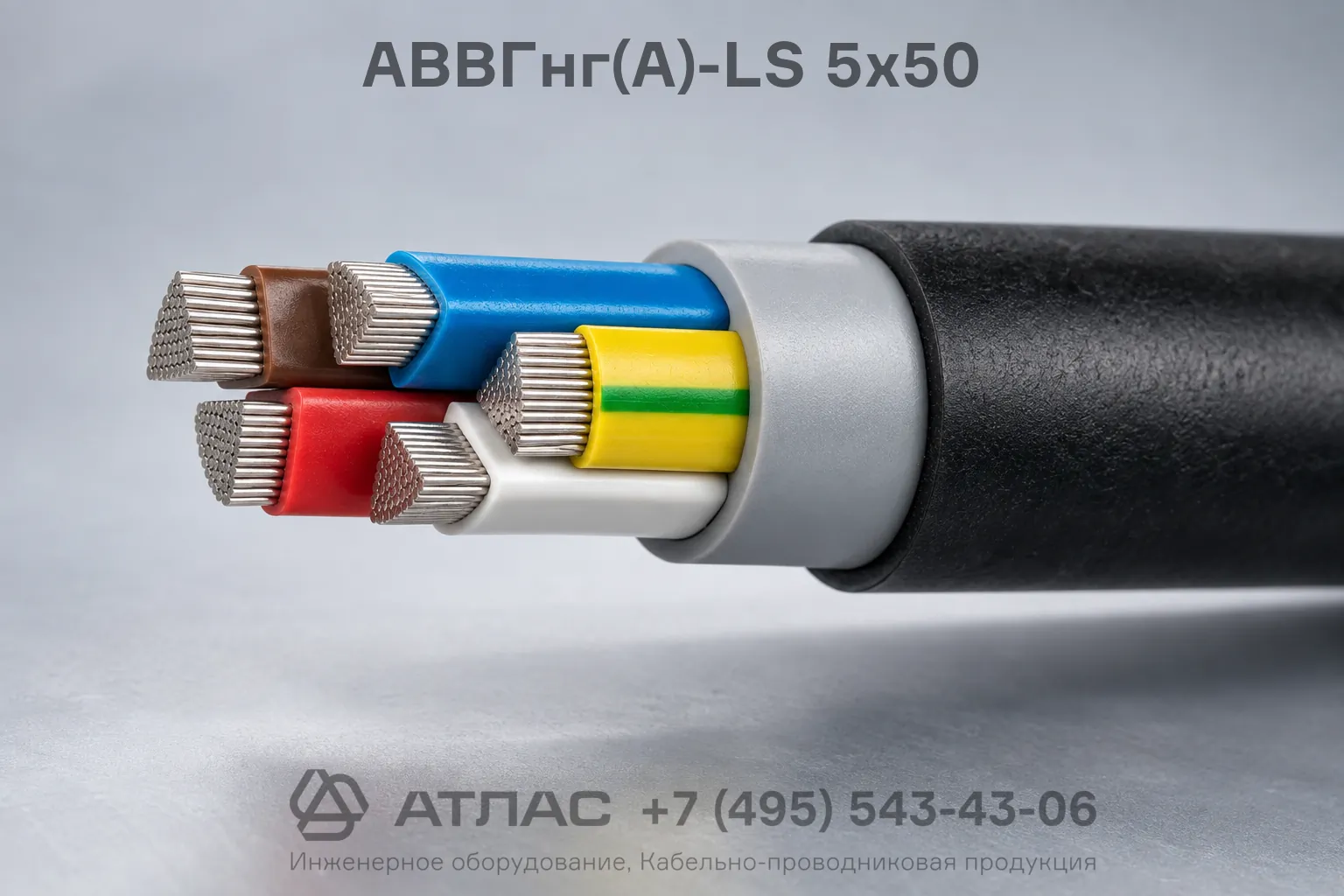

Конструкция кабеля

1. Токопроводящие жилы — 5 алюминиевых жил номинальным сечением 50 мм², однопроволочные или многопроволочные, круглой или секторной формы.
2. Изоляция — слой из поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник.
4. Внутренняя оболочка — слой из ПВХ пластиката пониженной пожарной опасности с заполнением промежутков между жилами для придания кабелю круглой формы.
5. Наружная оболочка — защитный герметичный шланг из ПВХ пластиката пониженной пожароопасности с низким дымогазовыделением.

Основные технические характеристики

Область применения

• Передача и распределение электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 кВ.
• Групповая прокладка кабельных линий в кабельных сооружениях, производственных и складских помещениях, кабельных эстакадах и лотках.
• Монтаж силовых линий в общественных, административных и жилых зданиях с повышенными требованиями к пожарной безопасности.
• Эксплуатация на объектах, где исключена вероятность механических повреждений и растягивающих нагрузок на кабель.
