АВВГнг(А)-LS 5х70 силовой кабель 1 кВ с 5 алюминиевыми жилами сечением 70 мм2 пониженной пожароопасности

Кабель АВВГнг(А)-LS 5х70 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1 кВ номинальной частотой 50 Гц. Изделие оснащено пятью алюминиевыми токопроводящими жилами сечением 70 мм² и относится к группе силовых кабелей для групповой стационарной прокладки. Ключевыми эксплуатационными свойствами изделия являются нераспространение горения при прокладке в пучках по категории А и пониженное выделение дыма и коррозионно-активных газов при возможном возгорании или тлении.

Ниже представлена подробная расшифровка маркировки, послойное описание конструкции, таблица технических параметров и перечень преимущественных сфер применения кабеля.

Подробная расшифровка маркировки

Обозначение марки АВВГнг(А)-LS 5х70 содержит исчерпывающую информацию о материалах, защитных свойствах и размерности изделия:

• А — токопроводящие жилы выполнены из алюминия;
• В — изоляция проводников изготовлена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная защитная оболочка выполнена из поливинилхлоридного пластиката;
• Г — отсутствие бронированного покрова («голый»), поверх оболочки нет дополнительной механической защиты;
• нг(А) — кабель не распространяет горение при групповой прокладке по категории пожарной опасности А;
• LS — пониженное дымо- и газовыделение (Low Smoke), снижение оптической плотности дыма при тлении;
• 5 — количество токопроводящих жил;
• 70 — номинальное сечение каждой токопроводящей жилы, мм².

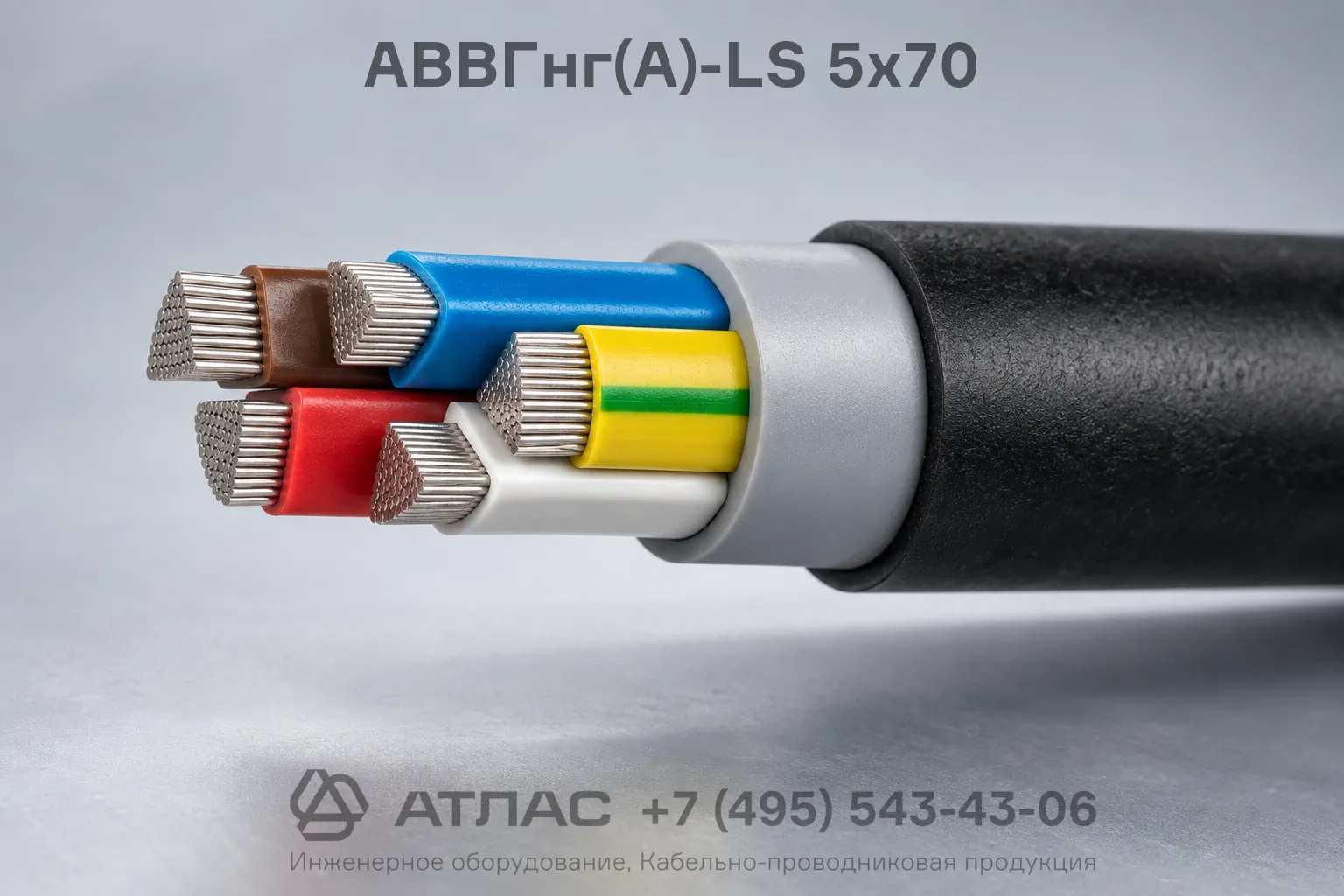

Конструкция кабеля

1. Токопроводящие жилы — алюминиевые, сечением 70 мм², соответствующие требованиям 1 или 2 класса гибкости по ГОСТ 22483.
2. Изоляция — из поливинилхлоридного пластиката пониженной пожарной опасности с отличительной цветовой маркировкой каждой жилы.
3. Скрутка — изолированные жилы скручены в сердечник правильной концентрической скруткой.
4. Внутреннее заполнение (поясная изоляция) — из полимерной композиции или невулканизированной резиновой смеси для придания кабелю круглой формы и герметизации промежутков между жилами.
5. Наружная оболочка — из поливинилхлоридного пластиката пониженной пожароопасности с пониженным газо- и дымовыделением.

Основные технические характеристики

Область применения

• Групповая прокладка кабельных линий в кабельных сооружениях, коллекторах, производственных помещениях и на открытых эстакадах.
• Электроснабжение распределительных щитов, промышленных подстанций и силовых агрегатов на промышленных объектах.
• Использование в зданиях и сооружениях с повышенными требованиями к пожарной безопасности, где требуется минимизировать образование дыма в случае аварийной ситуации.
• Применение в условиях, исключающих риск прямого механического повреждения и растягивающих усилий на кабельную линию.
