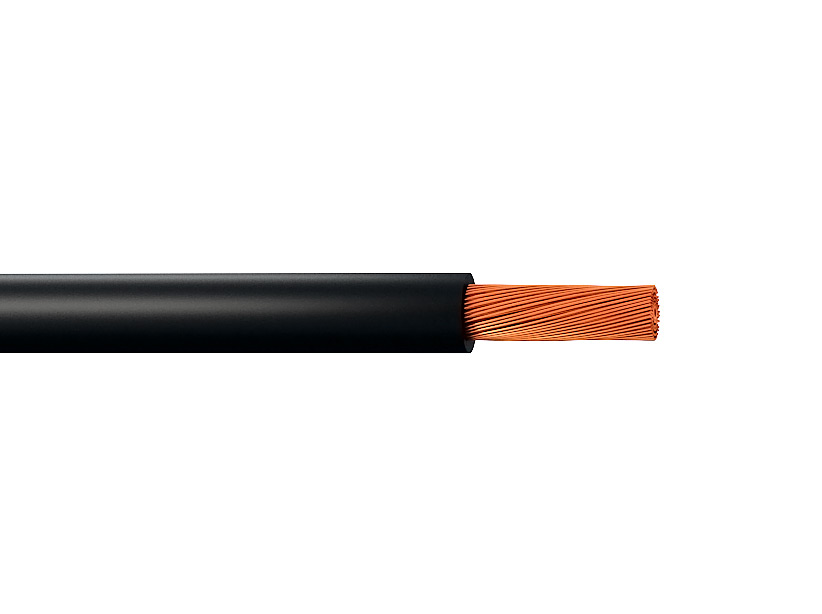

КГ тп - хл 1х16 кабель силовой гибкий хладостойкий с изоляцией и оболочкой из термоэластопласта
251.18 руб.
Характеристики
Единица измерения
:
м
Вес (не более), кг/км
:
207
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель гибкий КГ тп - хл 1х16 предназначен для подключения передвижных механизмов и электрооборудования к сетям на номинальное напряжение 660 В. Отличается повышенной морозостойкостью и оболочкой из ТЭП.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
207
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ТЭП (термоэластопласт)
Материал оболочки
ТЭП (термоэластопласт)
Наружный диаметр, мм
195
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2

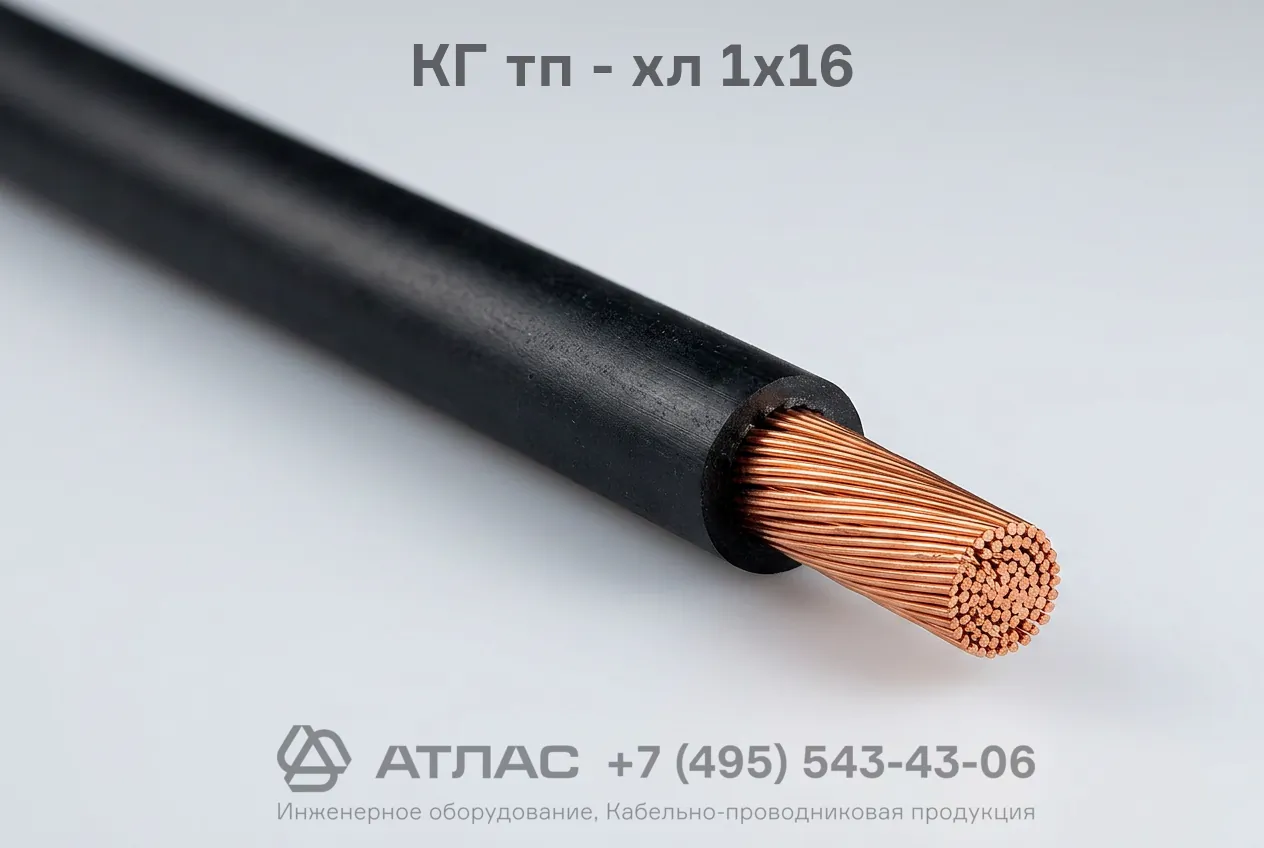

Кабель гибкий КГ тп - хл 1х16 представляет собой силовой одножильный проводник с медной многопроволочной жилой высокой гибкости, защищенной изоляцией и внешней оболочкой из термопластичного эластомера. Изделие разработано специально для тяжелых условий эксплуатации при экстремально низких температурах окружающей среды до -60 °C, сохраняя устойчивость к многократным перегибам, вибрационным нагрузкам и воздействию ультрафиолетового излучения.
Ниже представлена полная расшифровка маркировочного обозначения, послойная конструкция и нормативные технические параметры кабеля.
Подробная расшифровка маркировки
Маркировка КГ тп - хл 1х16 содержит сведения об основных конструктивных особенностях и назначении изделия:
- К — кабель;
- Г — гибкий, предназначенный для подвижного присоединения нестационарных механизмов;
- тп — изоляция и наружная защитная оболочка выполнены из термоэластопласта (ТЭП);
- хл — хладостойкое климатическое исполнение, обеспечивающее сохранение эластичности при отрицательных температурах;
- 1 — количество токопроводящих жил;
- 16 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — круглая многопроволочная из мягких медных проволок, соответствующая 5 классу гибкости по ГОСТ 22483;
- Разделительный слой — полиэтилентерефталатная пленка или слой талька, предотвращающий прилипание изоляции к жиле;
- Изоляция — из морозостойкого термоэластопласта с высокими диэлектрическими свойствами;
- Внешняя оболочка — сплошной защитный шланг из хладостойкого термоэластопласта, устойчивого к солнечному излучению и истиранию.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 660 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -30 °C |
| Максимальная рабочая температура жилы | +75 °C |
| Минимальный радиус изгиба при эксплуатации | не менее 8 наружных диаметров кабеля |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483 |
| Срок службы | не менее 4 лет |
Область применения
- Подключение передвижных электроустановок, сварочных аппаратов, подъемно-транспортных механизмов и строительного оборудования к электросетям;
- Организация временных силовых линий электропитания на строительных площадках и промышленных объектах;
- Эксплуатация на открытом воздухе в районах с умеренным и холодным климатом;
- Прокладка в помещениях и на судах при условии защиты от прямого механического повреждения.
