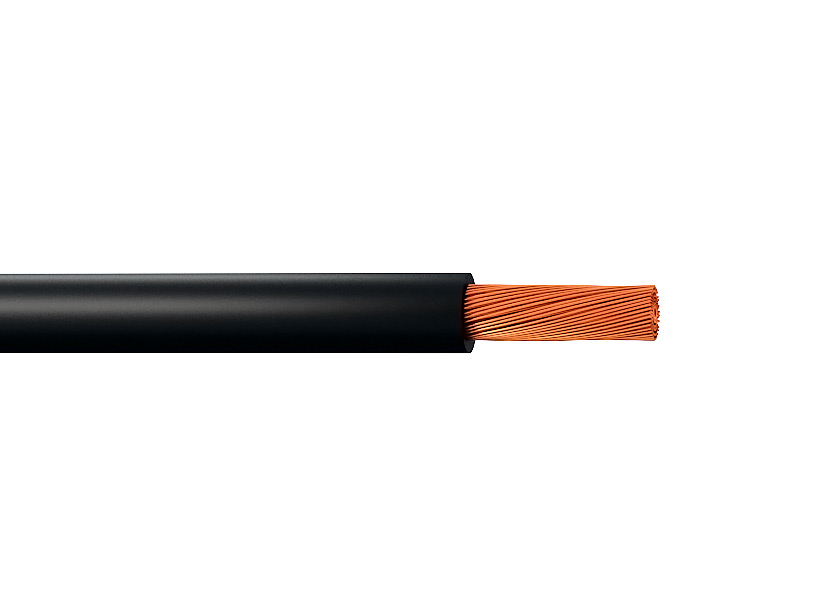

КГ тп - хл 1х35 медный гибкий силовой кабель в термоэластопласте хладостойкий одножильный сечением 35 мм2
Кабель КГ тп - хл 1х35 гибкий — это силовой гибкий кабель с одной многопроволочной медной токопроводящей жилой сечением 35 мм², изоляцией и наружной оболочкой из термопластичного эластомера (термоэластопласта). Изделие разработано для присоединения передвижных механизмов, силового электроинструмента, сварочных аппаратов и промышленного оборудования к электрическим сетям при номинальном переменном напряжении до 660 В частотой до 400 Гц или постоянном напряжении до 1000 В. Главными эксплуатационными свойствами кабеля являются повышенная гибкость, устойчивость к многократным изгибам, стойкость к воздействию солнечного излучения и возможность надежной эксплуатации в суровых климатических условиях при температуре окружающей среды до -60 °C.
Ниже представлена подробная техническая информация, расшифровка маркировки, конструктивное исполнение, эксплуатационные характеристики и рекомендованные сферы применения кабеля.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие сведения о типе кабеля, материале изоляции, климатическом исполнении и сечении проводника:
- КГ — кабель гибкий, предназначенный для подвижного и нестационарного межприборного монтажа электрооборудования;
- тп — изоляция токопроводящей жилы и защитная наружная оболочка выполнены из термопластичного эластомера (термоэластопласта);
- хл — хладостойкое климатическое исполнение, обеспечивающее сохранение эластичности и механической прочности при экстремально низких температурах;
- 1 — количество токопроводящих жил в конструкции кабеля;
- 35 — номинальное сечение медной токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная, круглой формы, скрученная из мягких медных проволок повышенного класса гибкости (не ниже 5 класса по ГОСТ 22483);
- Разделительный слой — синтетическая пленка поверх токопроводящей жилы, предотвращающая прилипание изоляции к медным проволокам;
- Изоляция — слой из высококачественного термопластичного эластомера (ТЭП), обладающего высокими диэлектрическими свойствами;
- Наружная оболочка — защитный шланг из термопластичного эластомера хладостойкого исполнения, устойчивый к истиранию, ультрафиолету и цикличным деформациям.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 660 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Количество жил и сечение | 1х35 мм² |
| Диапазон температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -40 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +75 °C |
| Минимальный радиус изгиба при прокладке и эксплуатации | не менее 8 наружных диаметров кабеля |
| Климатическое исполнение | ХЛ (хладостойкое), категории размещения 1, 2, 3 по ГОСТ 15150 |
| Срок службы | не менее 4 лет |
Область применения
- Подключение передвижных механизмов, подъемно-транспортных машин, строительной и дорожной техники к электросетям;
- Подключение профессионального сварочного оборудования, электрододержателей и заземляющих зажимов;
- Электропитание временных строительных площадок, полевых городков, насосных станций и передвижных генераторных установок;
- Прокладка кабельных линий на открытом воздухе и в неотапливаемых помещениях в районах с умеренным и холодным климатом;
- Использование на промышленных предприятиях в условиях повышенных механических нагрузок и регулярных изгибов кабеля.
