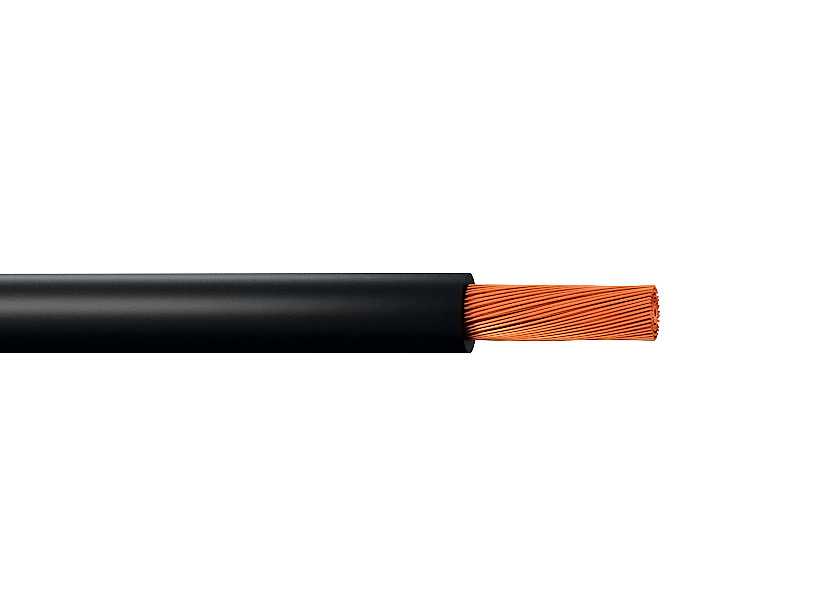

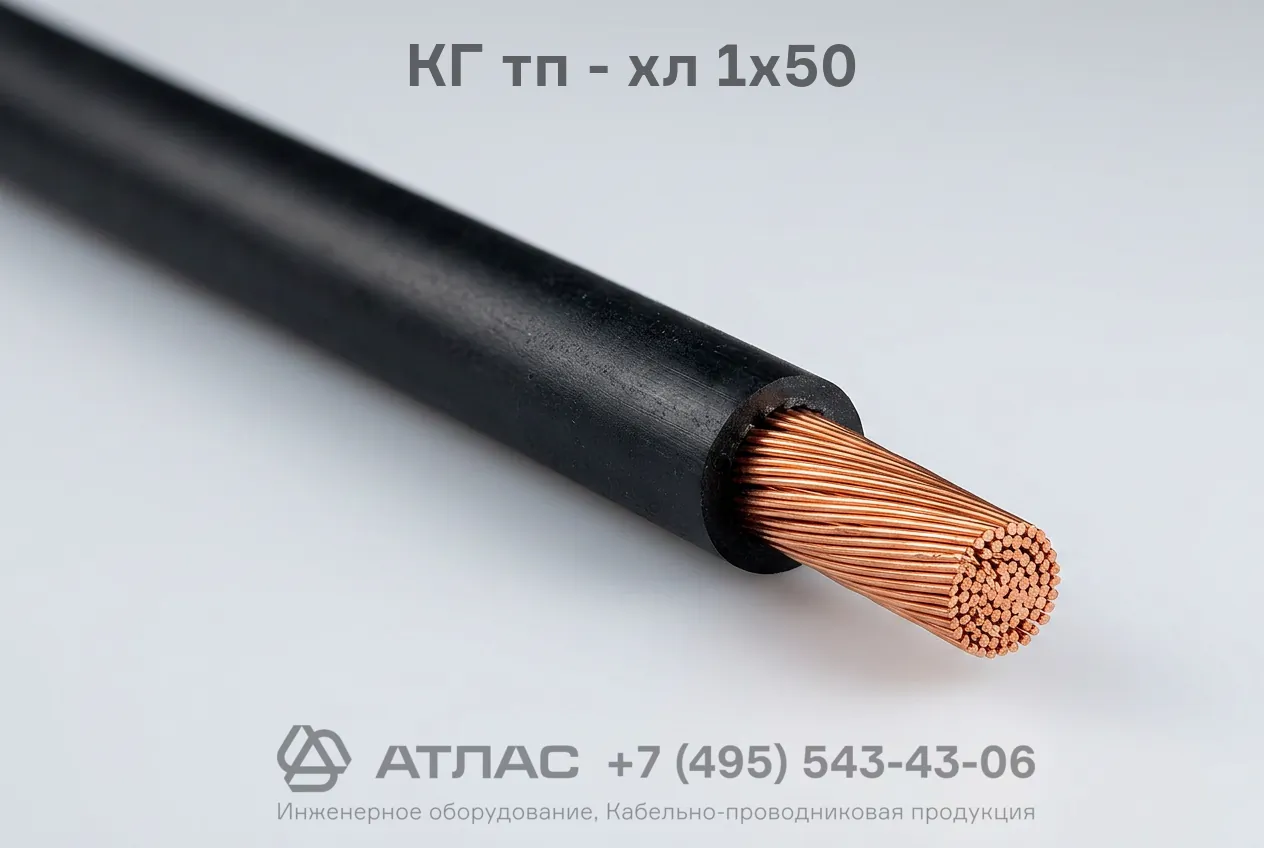

КГ тп - хл 1х50 кабель силовой гибкий хладостойкий с медной жилой в изоляции из термоэластопласта
Кабель КГ тп - хл 1х50 силовой гибкий представляет собой электротехническое изделие с многопроволочной медной жилой повышенной гибкости, предназначенное для передачи и распределения электроэнергии в подвижных и стационарных установках. Кабель выпускается в хладостойком исполнении и имеет изоляцию и защитную оболочку из термоэластопласта (ТЭП), что гарантирует сохранение высокой эластичности, механической прочности и устойчивости к многократным изгибам при экстремально низких температурах окружающей среды до -60 °C.
Ниже представлена полная расшифровка буквенно-цифровой маркировки, конструктивное исполнение, перечень основных технических параметров и рекомендованные области эксплуатации изделия.
Подробная расшифровка маркировки
Обозначение марки содержит исчерпывающие данные о назначении, материалах и геометрических параметрах изделия:
- КГ — кабель гибкий, рассчитанный на многократные монтажные и эксплуатационные изгибы;
- тп — изоляция токопроводящей жилы и внешняя защитная оболочка выполнены из термопластичного эластомера (термоэластопласта);
- хл — хладостойкое климатическое исполнение, обеспечивающее надежную работу и монтаж при температуре до -60 °C;
- 1 — количество токопроводящих жил в конструкции кабеля;
- х — разделительный знак между количеством жил и их номинальным сечением;
- 50 — номинальное сечение медной токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — круглая многопроволочная медная жила 5 класса гибкости по ГОСТ 22483.
- Разделительный слой — синтетическая пленка или тальк, наложенные поверх токопроводящей жилы для предотвращения прилипания изоляции.
- Изоляция — слой из высококачественного термоэластопласта с высокими диэлектрическими показателями.
- Наружная оболочка — защитный шланг из хладостойкого термопластичного эластомера, устойчивый к истиранию, атмосферным осадкам и ультрафиолетовому излучению.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 660 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур эксплуатации | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -40 °C |
| Минимальный радиус изгиба при прокладке и эксплуатации | не менее 8 наружных диаметров |
| Класс гибкости токопроводящей жилы | 5 класс по ГОСТ 22483 |
| Длительно допустимая температура нагрева жил при эксплуатации | +75 °C |
| Срок службы | не менее 4 лет |
Область применения
- Подключение передвижных электрических механизмов, подъемно-транспортных машин, кранов и промышленного оборудования;
- Присоединение профессиональных сварочных аппаратов, сварочных генераторов и электрододержателей;
- Организация временного электроснабжения строительных площадок и производственных объектов в условиях Крайнего Севера;
- Использование в качестве питающих линий для подвижного электроинструмента и мобильных дизель-генераторных установок на открытом воздухе.
