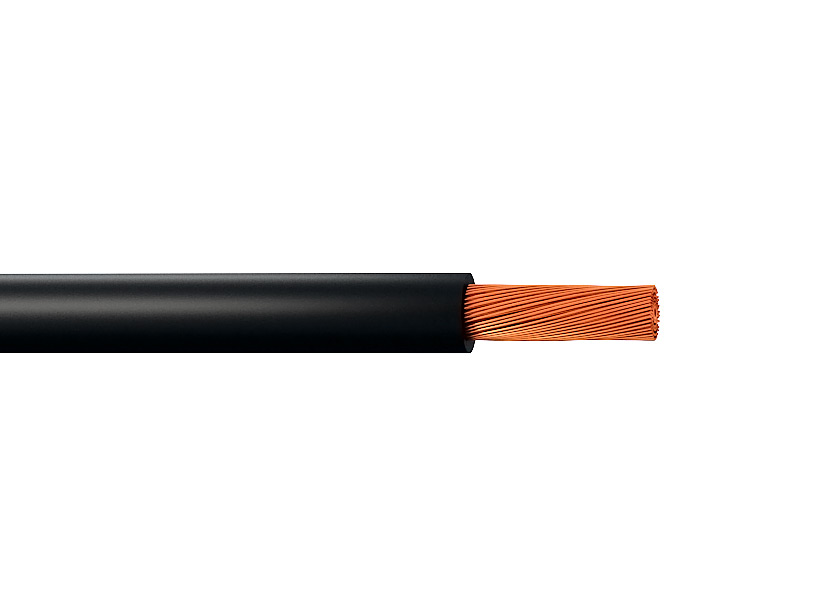

КГ тп - хл 1х95 медный одножильный хладостойкий кабель гибкий с изоляцией из термоэластопласта
Кабель гибкий КГ тп - хл 1х95 — это одножильный силовой гибкий проводник с многопроволочной медной токопроводящей жилой сечением 95 мм², изолированной и защищенной оболочкой из термопластичного эластомера. Изделие предназначено для работы в цепях переменного тока напряжением до 660 В частотой до 400 Гц или постоянного тока напряжением до 1000 В. Кабель сохраняет высокую эластичность при экстремально низких температурах окружающей среды до -60 °C, обладает повышенной стойкостью к многократным перегибам, воздействию солнечного ультрафиолетового излучения и смазочных масел.
Ниже приведена подробная техническая информация о расшифровке маркировки, конструктивном исполнении, параметрах эксплуатации и областях применения изделия.
Подробная расшифровка маркировки
Обозначение марки кабеля содержит исчерпывающие данные о его назначении, материалах изоляционных слоев и климатическом исполнении:
- К — кабель;
- Г — гибкий, обеспечивающий возможность нестационарной прокладки и устойчивость к многократным изгибам;
- тп — изоляция и наружная оболочка выполнены из термоэластопласта (термопластичного эластомера);
- хл — хладостойкое климатическое исполнение для эксплуатации при температуре окружающей среды до -60 °C;
- 1 — количество токопроводящих жил;
- 95 — номинальное сечение токопроводящей жилы в квадратных миллиметрах (мм²).
Конструкция кабеля
- Токопроводящая жила — многопроволочная круглая жила 5 класса гибкости, скрученная из мягких медных проволок без покрытия;
- Разделительный слой — синтетическая пленка поверх токопроводящей жилы для предотвращения залипания изоляции;
- Изоляция — слой из термопластичного эластомера повышенной морозостойкости с надежными диэлектрическими свойствами;
- Наружная оболочка — защитный шланг из термоэластопласта, устойчивый к атмосферным осадкам, ультрафиолету и механическим истирающим нагрузкам.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 660 В (частотой до 400 Гц) |
| Номинальное постоянное напряжение | 1000 В |
| Количество и сечение жил | 1 х 95 мм² |
| Класс гибкости токопроводящей жилы | 5 по ГОСТ 22483 |
| Диапазон рабочих температур | от -60 °C до +50 °C |
| Минимальная температура монтажа без предварительного подогрева | -40 °C |
| Длительно допустимая температура нагрева жил при эксплуатации | +75 °C |
| Минимальный радиус изгиба при прокладке и монтаже | 8 наружных диаметров кабеля |
| Срок службы | не менее 4 лет |
Область применения
- Подключение подвижных механизмов, подъемно-транспортного и кранового оборудования к электрическим сетям;
- Присоединение мощных передвижных сварочных установок, генераторов и передвижных электростанций;
- Организация временных силовых линий электроснабжения на строительных и производственных площадках в регионах с суровым холодным климатом;
- Прокладка на открытом воздухе, в помещениях, а также на суше и водоемах в районах с умеренным и холодным климатом при соблюдении мер защиты от прямого механического повреждения.
