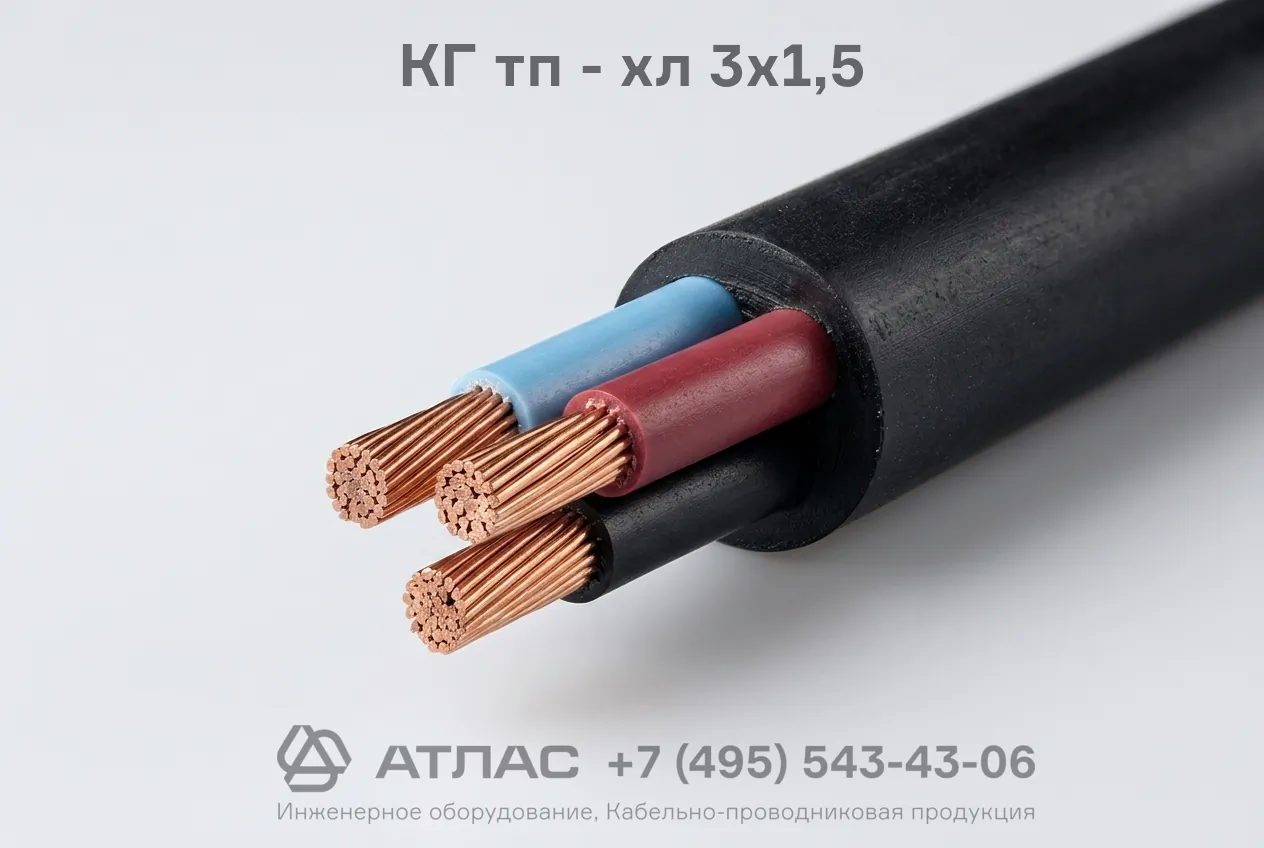

КГ тп - хл 3х1,5 кабель силовой гибкий хладостойкий с изоляцией и оболочкой из термоэластопласта
Кабель КГ тп - хл 3х1,5 гибкий представляет собой силовой трехжильный проводник с медными многопроволочными жилами, предназначенный для присоединения передвижных механизмов и электроустановок к электрическим сетям. Отличительными особенностями данной марки являются высокая эластичность, устойчивость к многократным перегибам, а также специализированное климатическое исполнение, обеспечивающее сохранение эксплуатационных свойств при экстремально низких температурах окружающей среды до -60 °C благодаря применению термоэластопласта в конструкции защитных слоев.
Ниже представлена подробная расшифровка маркировки, послойная структура конструкции, сводная таблица технических характеристик и рекомендованные области эксплуатации данного кабеля.
Подробная расшифровка маркировки
Обозначение марки КГ тп - хл 3х1,5 содержит исчерпывающую техническую информацию о типе и строении изделия:
- КГ — кабель гибкий, предназначенный для подвижного и стационарного присоединения оборудования;
- тп — изоляция токопроводящих жил и внешняя защитная оболочка выполнены из термопластичного эластомера (термоэластопласта);
- хл — хладостойкое климатическое исполнение, сохраняющее пластичность и механическую прочность при температуре до -60 °C;
- 3 — количество внутренних токопроводящих жил;
- 1,5 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

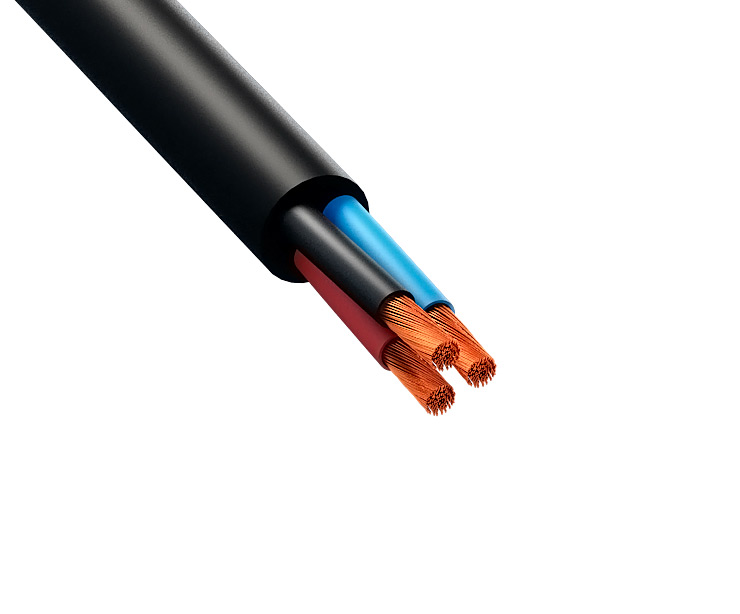

Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные жилы из мягкой медной проволоки повышенной гибкости (5 класс гибкости по ГОСТ 22483).
- Разделительный слой — синтетическая пленка поверх жил (допускается наложение изоляции без пленки при отсутствии залипания).
- Изоляция — слой из термоэластопласта с отличительной цветовой маркировкой для удобства монтажа и фазировки.
- Скрутка — изолированные жилы скручены в сердечник с оптимальным шагом для сохранения гибкости.
- Наружная оболочка — сплошной защитный шланг из хладостойкого термоэластопласта, устойчивого к воздействию солнечной радиации и низких температур.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | до 660 В (частота до 400 Гц) |
| Номинальное постоянное напряжение | до 1000 В |
| Диапазон рабочих температур | от -60 °C до +50 °C |
| Минимальная температура монтажа без подогрева | -40 °C |
| Длительно допустимая температура нагрева жил | +75 °C |
| Минимальный радиус изгиба при эксплуатации | не менее 8 наружных диаметров |
| Класс гибкости жилы | 5 класс по ГОСТ 22483 |
| Климатическое исполнение | ХЛ (категории размещения 1, 2, 3 по ГОСТ 15150) |
Область применения
- Подключение передвижного строительного, промышленного и бытового электрооборудования (сварочные аппараты, компрессоры, насосы, тепловые пушки).
- Организация временных силовых линий на открытых строительных площадках в условиях холодного и умеренного климата.
- Питание подъемно-транспортных механизмов, кран-балок, тельферов и погрузочной техники.
- Применение в полевых условиях, производственных цехах и неотапливаемых складских комплексах в районах с суровым зимним климатом.
