КГВВнг(А)-LS 3х10 трехжильный медный гибкий кабель с ПВХ изоляцией и пониженным дымовыделением

Кабель КГВВнг(А)-LS 3х10 гибкий силовой — это трехжильный медный проводник повышенной гибкости с изоляцией и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие предназначено для фиксированного и гибкого подключения электрооборудования, станков и механизмов, распределительных щитов к силовым сетям и цепям управления. Кабель отличается стойкостью к многократным изгибам, не распространяет горение при групповой прокладке по категории А и характеризуется пониженным уровнем выделения дыма и коррозионно-активных газов при тлении или горении.

Ниже представлена детальная расшифровка маркировки, конструкция и ключевые эксплуатационные параметры изделия.

Подробная расшифровка маркировки

Обозначение марки КГВВнг(А)-LS 3х10 содержит сведения о материалах, конструктивных особенностях и пожарной безопасности кабеля:

• К — кабель;
• Г — гибкий, токопроводящие жилы состоят из тонких медных проволок (класс гибкости 4 или 5 по ГОСТ 22483);
• В — изоляция токопроводящих жил выполнена из поливинилхлоридного (ПВХ) пластиката;
• В — наружная оболочка изготовлена из поливинилхлоридного (ПВХ) пластиката;
• нг(А) — не распространяет горение при групповой прокладке по категории А (высокий уровень пожарной безопасности);
• LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
• 3 — три токопроводящие жилы;
• 10 — номинальное сечение каждой жилы составляет 10 мм².

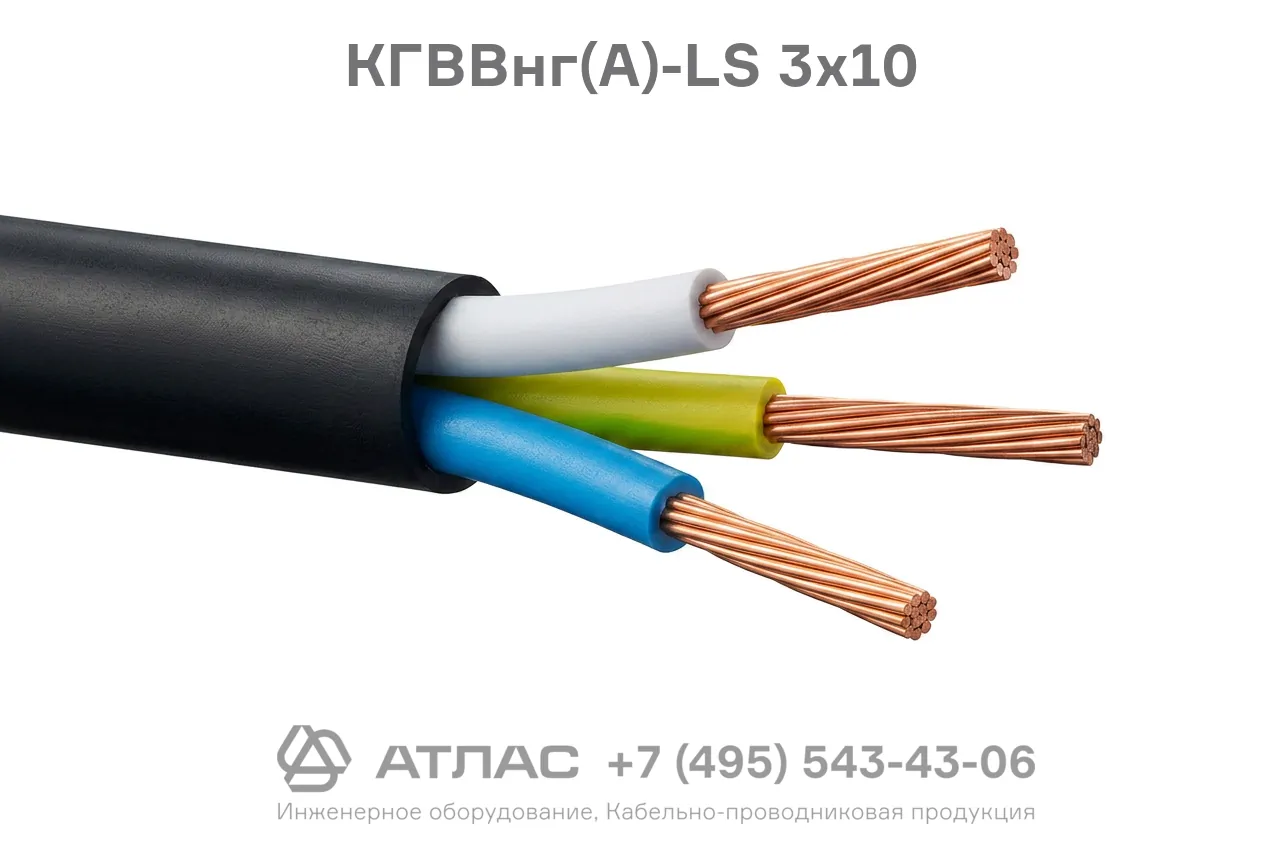

Конструкция кабеля

1. Токопроводящая жила — многопроволочная круглая медная жила номинальным сечением 10 мм², соответствующая 4 или 5 классу гибкости.
2. Изоляция — слой поливинилхлоридного пластиката пониженной пожароопасности с отличительной цветовой или цифровой маркировкой жил.
3. Скрутка — изолированные жилы скручены в сердечник с заполнением межжильного пространства поливинилхлоридным компаундом для придания округлой формы.
4. Наружная оболочка — защитный покров из ПВХ пластиката пониженной горючести и дымовыделения (LS).

Основные технические характеристики

Область применения

• Подключение стационарного и нестационарного производственного оборудования, электроинструмента, станков и технологических установок к электрическим сетям;
• Монтаж силовых распределительных цепей и вторичных цепей управления внутри производственных, общественных и складских помещений;
• Групповая прокладка в кабельных сооружениях, лотках, коробах, кабельных каналах и эстакадах на объектах с высокими требованиями к пожарной безопасности;
• Применение в зданиях с постоянным пребыванием людей, где регламентировано использование кабельных изделий с пониженным дымо- и газовыделением.
