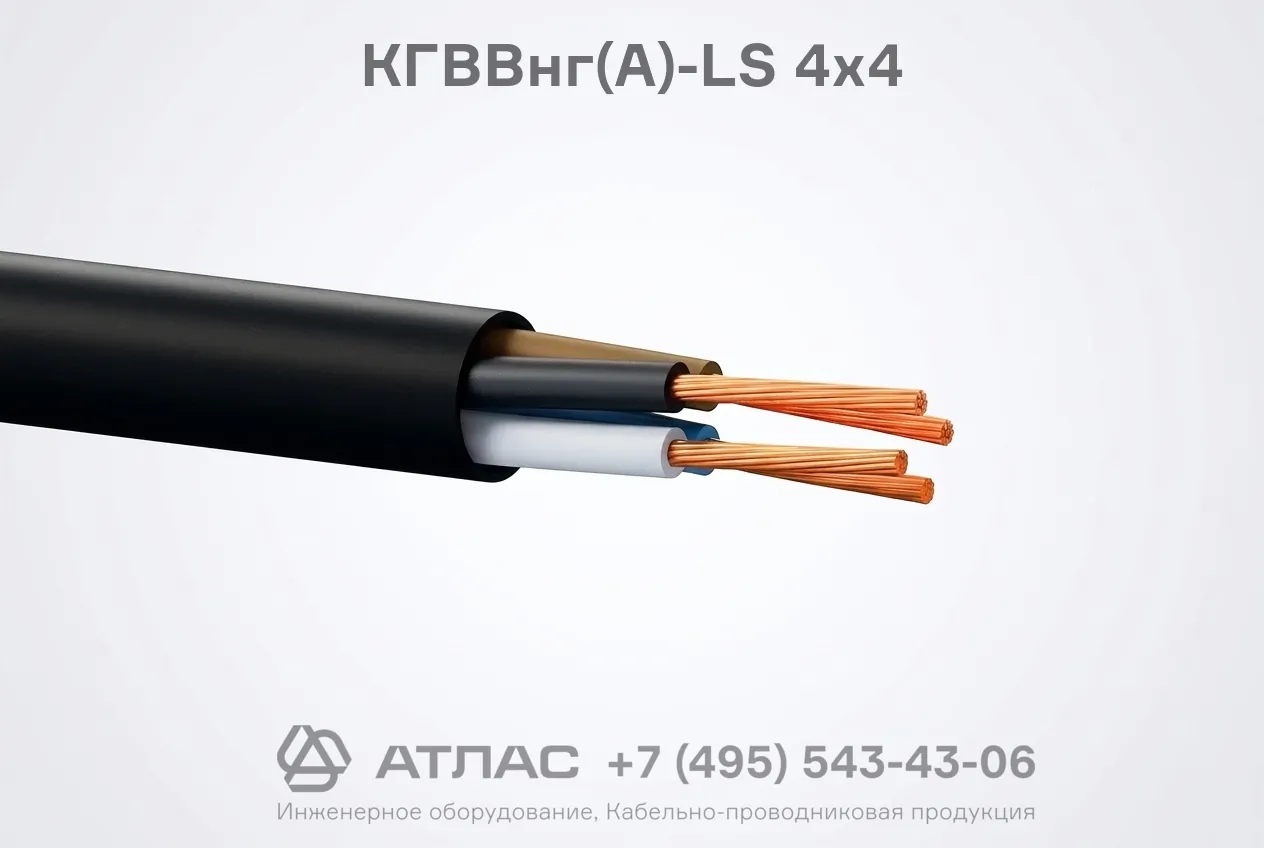

КГВВнг(А)-LS 4х4 кабель силовой гибкий с медными жилами в ПВХ изоляции пониженной пожароопасности
271.54 руб.
Характеристики
Производители
:
Единица измерения
:
м
Вес (не более), кг/км
:
301
Температура монтажа °C
:
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
:
-50 °С до +70 °С
Материал жилы
:
медь
Описание
Кабель КГВВнг(А)-LS 4х4 гибкий силовой с медными многопроволочными жилами в оболочке из ПВХ пластиката. Предназначен для стационарного и нестационарного подключения оборудования при повышенных требованиях к пожарной безопасности.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Производители
Единица измерения
м
Вес (не более), кг/км
301
Температура монтажа °C
от -15 до 50
Допустимая температура окружающей среды при эксплуатации, °C
-50 °С до +70 °С
Материал жилы
медь
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Наружный диаметр, мм
15
Номинальное напряжение, кВ
0.66
Минимальный радиус изгиба
8
Срок службы, лет
4
Марка
Количество жил
Сечение ТПЖ, мм2
Пониженное дымогазовыделение
Да
Категория пожарной опасности
(A)
Кабель КГВВнг(А)-LS 4х4 гибкий — это силовой кабель с четырьмя медными многопроволочными жилами сечением 4 мм², предназначенный для передачи и распределения электроэнергии в стационарных и подвижных электроустановках. Изделие отличается высокой гибкостью токопроводящих элементов, стойкостью к групповой прокладке по категории А и пониженным уровнем выделения дыма и коррозионно-активных газов при тлении или горении.
Ниже представлена полная расшифровка маркировочного обозначения, послойная структура изделия, перечень нормативных технических параметров и условия эксплуатации кабеля.
Подробная расшифровка маркировки
Обозначение марки содержит информацию о конструктивных особенностях и свойствах пожарной безопасности кабеля:
- К — кабель;
- Г — гибкий (жилы высокой степени гибкости);
- В — изоляция токопроводящих жил изготовлена из поливинилхлоридного (ПВХ) пластиката;
- В — наружная защитная оболочка выполнена из поливинилхлоридного (ПВХ) пластиката;
- нг(А) — не распространяет горение при групповой прокладке по категории А;
- LS — Low Smoke, пониженное дымо- и газовыделение при горении и тлении;
- 4 — четыре токопроводящие жилы;
- 4 — номинальное сечение каждой жилы составляет 4 мм².
Конструкция кабеля
- Токопроводящие жилы — круглые многопроволочные жилы из мягкой медной проволоки повышенного класса гибкости.
- Изоляция — индивидуальная изоляция жил из поливинилхлоридного пластиката с цветовой или цифровой маркировкой для идентификации.
- Скрутка и заполнение — изолированные жилы скручены в сердечник, промежутки между жилами заполнены негигроскопичным компаундом на основе ПВХ.
- Наружная оболочка — сплошной защитный слой из ПВХ пластиката пониженной пожарной опасности с низким дымо- и газовыделением.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ / 1 кВ частотой 50 Гц |
| Номинальное постоянное напряжение | до 1,0 кВ / 1,5 кВ |
| Диапазон температур эксплуатации | от -50 °C до +50 °C |
| Температура окружающей среды при монтаже без предварительного подогрева | не ниже -15 °C |
| Максимальная рабочая температура жилы при длительной нагрузке | +70 °C |
| Предельная температура жилы при коротком замыкании | +160 °C |
| Минимальный радиус изгиба при прокладке | не менее 8 наружных диаметров кабеля |
| Снижение светопроницаемости при тлении и горении | не более 50 % |
| Срок службы | не менее 30 лет |
Область применения
- Подключение подвижных механизмов, промышленного оборудования, силовых агрегатов и станков к электрической сети;
- Прокладка в кабельных сооружениях, лотках, эстакадах, коробах и производственных помещениях;
- Групповая прокладка цепей питания и управления в зданиях с повышенными требованиями к пожарной безопасности и плотности пребывания людей;
- Монтаж распределительных щитов, систем автоматизации и управления технологическими процессами;
- Применение на объектах инфраструктуры, где требуется сочетание гибкости кабельной линии с пожаробезопасным исполнением оболочки.
