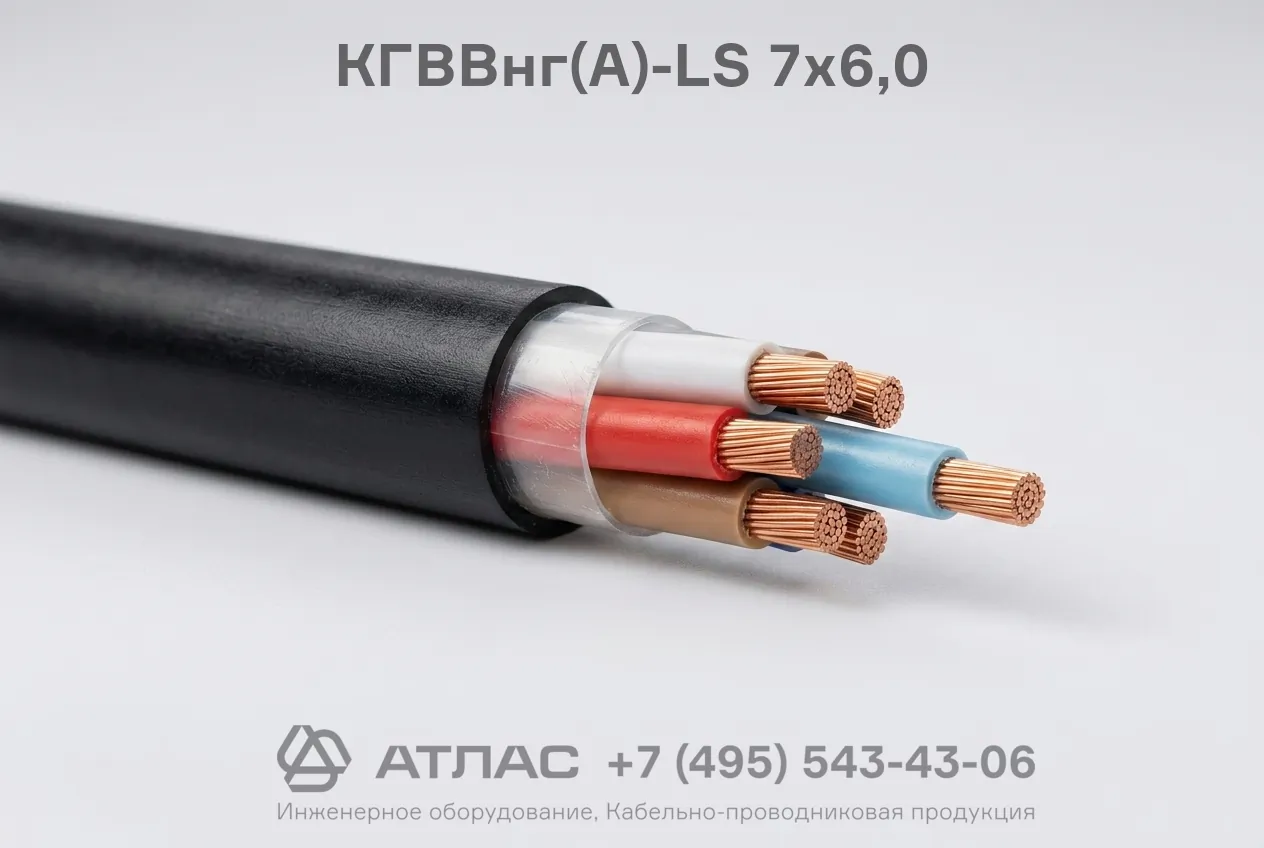

КГВВнг(А)-LS 7х6,0 медный гибкий кабель управления и питания с пониженным дымовыделением 660 В

Кабель гибкий КГВВнг(А)-LS 7х6,0 — это многожильный гибкий кабель с медными токопроводящими жилами, изоляцией и внешней оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Изделие спроектировано для подключения электрооборудования, цепей управления, сигнализации и распределения электроэнергии в стационарных установках и при ограниченно подвижном монтаже. Ключевыми характеристиками кабеля являются устойчивость к многократным изгибам, нераспространение горения при групповой прокладке по категории А, а также низкий уровень дымо- и газовыделения при термическом воздействии.

Ниже представлена подробная расшифровка маркировки, конструктивные особенности, нормативные технические параметры и типовые сферы применения кабеля.

Подробная расшифровка маркировки

Обозначение КГВВнг(А)-LS 7х6,0 расшифровывается следующим образом:

• К — кабель;
• Г — гибкий, конструкция жил обеспечивает повышенную стойкость к изгибам;
• В — изоляция жил выполнена из поливинилхлоридного пластиката (ПВХ);
• В — наружная защитная оболочка из поливинилхлоридного пластиката (ПВХ);
• нг(А) — не распространяет горение при групповой прокладке по категории пожарной безопасности А;
• LS — пониженное дымо- и газовыделение (Low Smoke) при горении и тлении;
• 7 — число токопроводящих жил;
• 6,0 — номинальное сечение токопроводящей жилы, мм².

Конструкция кабеля

1. Токопроводящие жилы — медные круглые многопроволочные проводники повышенного класса гибкости.
2. Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката пониженной пожароопасности с цветовой или цифровой идентификацией.
3. Скрутка — изолированные жилы скручены в концентрический сердечник правильной формы.
4. Заполнение — экструдированный поливинилхлоридный слой пониженной пожароопасности, заполняющий промежутки между жилами.
5. Наружная оболочка — защитный внешний слой из ПВХ пластиката пониженной пожарной опасности с низким уровнем дымовыделения.

Основные технические характеристики

Область применения

• Подключение распределительных щитов, технологических машин, станков и стационарного промышленного оборудования;
• Монтаж цепей управления, автоматики, электропитания и сигнализации с номинальным напряжением до 660 В;
• Прокладка в кабельных сооружениях, лотках, коробах и кабельных каналах внутри производственных и общественных зданий;
• Применение на объектах с повышенными требованиями к пожарной безопасности за счет умеренного дымовыделения при пожаре.
