NUM (NYM) 3x1,5 трехжильный медный с изоляцией и оболочкой из ПВХ на напряжение 0,66 кВ кабель силовой

Кабель NUM (NYM) 3x1,5 силовой — это надежное электротехническое изделие с медными однопроволочными токопроводящими жилами, предназначенное для передачи и распределения электроэнергии в стационарных установках. Кабель характеризуется повышенной пожаробезопасностью за счет самозатухающей наружной оболочки, удобством монтажа и разделки благодаря круглой форме с промежуточным заполнением, а также высокой стойкостью к влажности и широким температурным диапазоном эксплуатации от -50 °C до +50 °C.

Ниже представлена расшифровка маркировочного обозначения, послойная структура конструкции, сводная таблица характеристик и условия эксплуатации изделия.

Подробная расшифровка маркировки

Обозначение марки NUM (NYM) 3x1,5 содержит полную техническую информацию о стандартах изготовления, материалах и параметрах токопроводящих жил:

• N — соответствие конструкции немецкому стандарту Normenleitung (DIN VDE 0250);
• U — обозначение модификации кабеля для отечественного рынка с сохранением эксплуатационных параметров;
• (NYM) — общепринятое международное стандартизированное обозначение марки кабеля;
• Y — изоляционный слой жил выполнен из поливинилхлоридного (ПВХ) пластиката;
• M — наружная защитная оболочка выполнена из поливинилхлоридного пластиката (Mantelleitung);
• 3 — количество изолированных медных токопроводящих жил;
• x — знак умножения, отделяющий число жил от их сечения;
• 1,5 — номинальное сечение каждой жилы в квадратных миллиметрах (мм²).

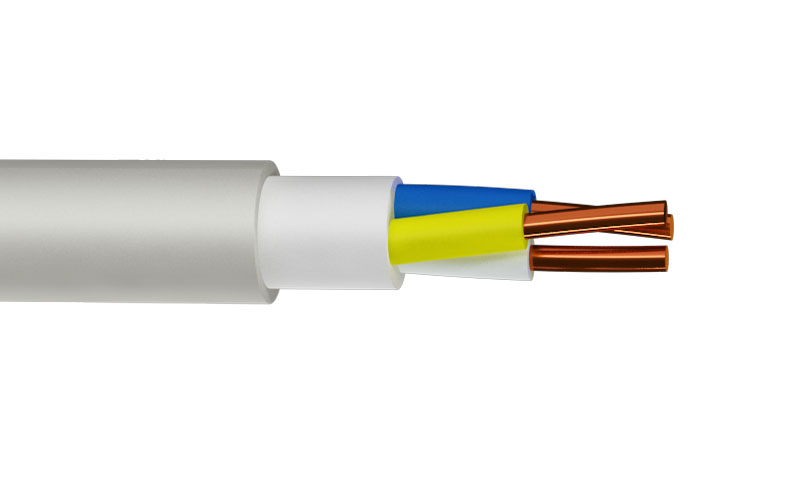

Конструкция кабеля

1. Токопроводящие жилы — медные цельнотянутые однопроволочные первого класса гибкости по ГОСТ 22483.
2. Изоляция жил — цветной поливинилхлоридный пластикат пониженной горючести, плотно прилегающий к проводнику.
3. Внутренний заполнитель — невулканизированная мелонаполненная полимерная композиция, заполняющая промежутки между жилами и придающая сечению правильную круглую геометрию.
4. Внешняя защитная оболочка — поливинилхлоридный пластикат светло-серого цвета, не распространяющий горение при одиночной прокладке.

Основные технические характеристики

Область применения

• Электромонтаж силовых и осветительных сетей в жилых, общественных, коммерческих и промышленных зданиях;
• Прокладка линий электроснабжения внутри сухих и влажных помещений по стенам, в штробах, кабель-каналах и гофрированных трубах;
• Монтаж электропроводки по кирпичным, бетонным и гипсокартонным основаниям, а также под слоем штукатурки;
• Подключение стационарного электрооборудования, щитов распределения, бытовых розеточных групп и приборов освещения.
