NUM (NYM) 3x2,5 кабель силовой медный 3х2.5 мм2 0,66 кВ с заполнением для стационарной прокладки
Кабель NUM (NYM) 3x2,5 силовой — это трехжильный силовой кабель с медными жилами, предназначенный для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Конструкция кабеля включает монолитные медные токопроводящие жилы, индивидуальную поливинилхлоридную изоляцию и защитную ПВХ-оболочку, между которыми находится специальный заполнитель из мелонаполненной резиновой смеси. Данный конструктивный элемент придает кабелю правильную геометрическую круглую форму, обеспечивает повышенную гибкость при разделке, облегчает герметизацию кабельных вводов в распределительные шкафы и электроустановочные коробки, а также препятствует распространению горения при одиночной прокладке.
Ниже представлена подробная техническая расшифровка маркировки, особенности послойной конструкции, перечень нормативных эксплуатационных характеристик и типовые области применения кабельного изделия.
Подробная расшифровка маркировки
Обозначение марки содержит сведения о соответствии европейским стандартам, типе изоляционных материалов и параметрах проводников:
- N — соответствие конструкции немецкому стандарту VDE 0250 (Normenleitung).
- Y — изоляция токопроводящих жил изготовлена из пластиката на основе поливинилхлорида (ПВХ).
- M — наличие наружной защитной оболочки, определяющей монтажное назначение кабеля (Mantelleitung).
- NUM — общепринятое альтернативное торговое и техническое обозначение кабелей стандарта NYM.
- 3 — количество изолированных токопроводящих жил в сердечнике.
- 2,5 — номинальное сечение каждой токопроводящей медной жилы в квадратных миллиметрах.
Конструкция кабеля
- Токопроводящая жила — круглая однопроволочная медная жила 1 класса гибкости, обеспечивающая стабильную проводимость и надежный контакт при монтаже.
- Изоляция — слой из поливинилхлоридного (ПВХ) пластиката с индивидуальной цветовой кодировкой жил для удобства фазировки.
- Внутреннее заполнение — слой из мелонаполненной резиновой смеси или безгалогенной полимерной композиции, заполняющий промежутки между жилами и придающий изделию круглую форму.
- Наружная оболочка — сплошной защитный слой из поливинилхлоридного пластиката светло-серого цвета, не поддерживающего горение при одиночной прокладке.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение | 0,66 кВ |
| Номинальная частота сети | 50 Гц |
| Диапазон рабочих температур эксплуатации | от -50 °C до +50 °C |
| Температура монтажа без подогрева | не ниже -15 °C |
| Относительная влажность воздуха при +35 °C | до 98 % |
| Минимально допустимый радиус изгиба | 7,5 наружных диаметров |
| Расчетный наружный диаметр | 11,4 мм |
| Расчетная масса (вес) | 166 кг/км |
| Срок службы кабеля | не менее 30 лет |
| Класс пожарной опасности | ПРГО 1 |
Область применения
- Стационарная прокладка силовой и осветительной электропроводки в жилых, административных, коммерческих и производственных зданиях.
- Монтаж внутри сухих и влажных помещений по стенам, перекрытиям, в кабельных лотках, коробах, гофрированных и гладких трубах.
- Прокладка в полостях строительных конструкций и технологических нишах при соблюдении действующих правил устройства электроустановок (ПУЭ).
- Электромонтажные работы в распределительных сетях с повышенными требованиями к удобству герметизации кабельных вводов.

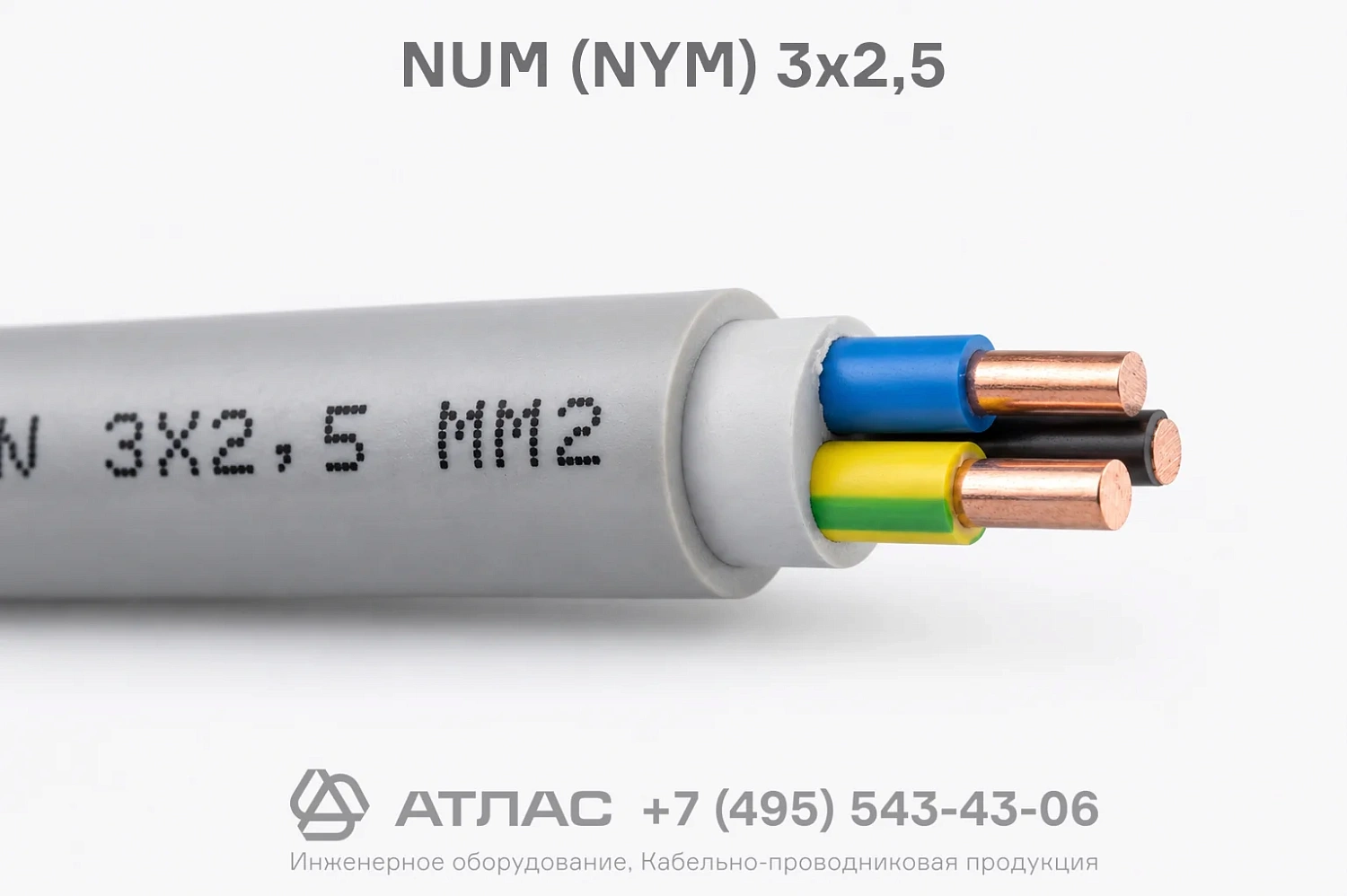

Фотогалерея
