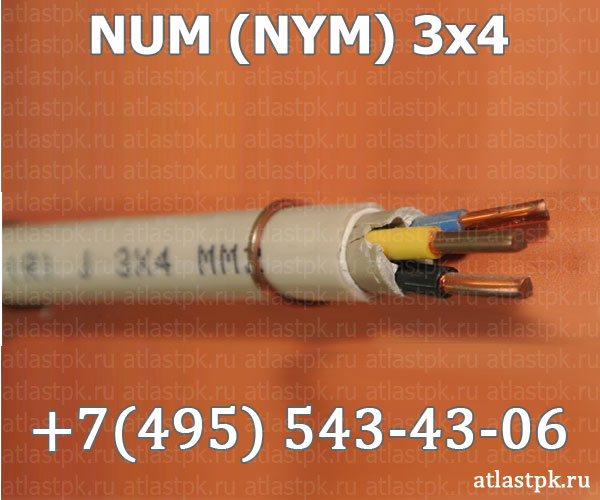

NUM (NYM) 3x4 кабель силовой медный 0.66 кВ с заполнением
Кабель NUM (NYM) 3x4 силовой предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частотой 50 Гц. Конструкция изделия включает медные токопроводящие жилы, индивидуальную изоляцию из поливинилхлоридного пластиката и наружную защитную оболочку из ПВХ, не распространяющего горение при одиночной прокладке. Отличительной эксплуатационной особенностью кабеля является наличие промежуточного заполнения из мелонаполненной полимерной композиции, что гарантирует высокую степень герметичности, придаёт круглое сечение и существенно облегчает разделку при монтаже.
Ниже приведена подробная расшифровка маркировки, конструктивное устройство, нормативные параметры и область применения данного кабельного изделия.
Подробная расшифровка маркировки
Маркировка NUM (NYM) 3x4 отражает ключевые конструктивные параметры и электротехнические характеристики кабеля:
- N — соответствие стандарту DIN VDE 0250 (немецкий стандарт на кабели и изолированные провода);
- Y — материал изоляции токопроводящих жил выполнен из высококачественного поливинилхлоридного (ПВХ) пластиката;
- M — наличие защитной оболочки из ПВХ-пластиката, рассчитанной на монтаж в различных строительных конструкциях;
- NUM — распространенное коммерческое обозначение кабелей типа NYM отечественного производства с аналогичными свойствами;
- 3 — количество медных токопроводящих жил в кабеле;
- x — знак умножения, отделяющий число жил от величины их номинального сечения;
- 4 — номинальное сечение каждой токопроводящей жилы в квадратных миллиметрах (мм²).

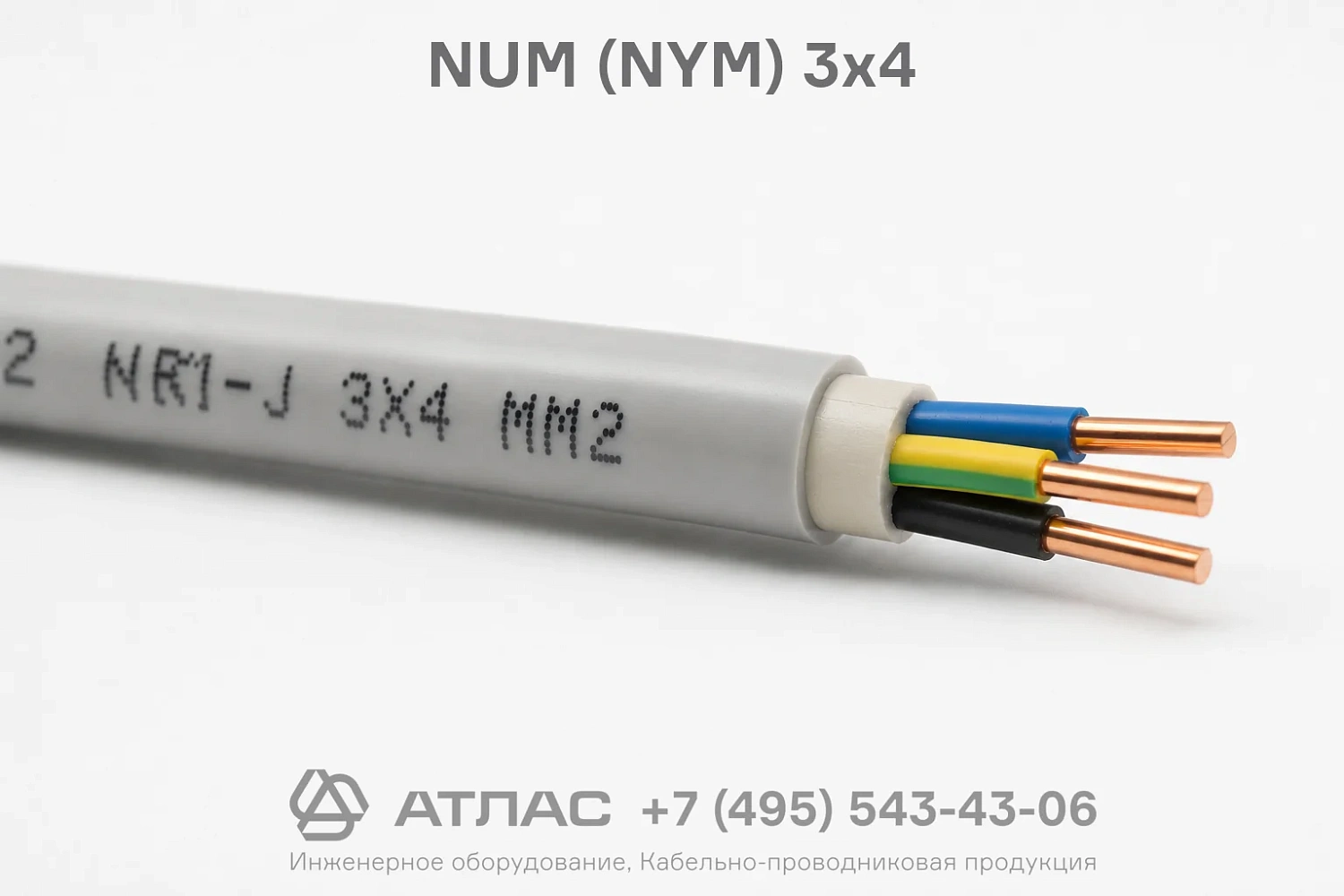

Конструкция кабеля
- Токопроводящие жилы — круглые медные однопроволочные проводники первого класса гибкости по ГОСТ 22483;
- Изоляция — индивидуальная изоляция каждой жилы из поливинилхлоридного пластиката с четкой цветовой маркировкой;
- Внутреннее заполнение — промежуточный слой из невулканизированной резиновой смеси или мелонаполненной полимерной композиции, обеспечивающий правильную круглую форму кабеля;
- Наружная оболочка — защитный слой из поливинилхлоридного пластиката светло-серого цвета, обеспечивающий герметизацию и защиту сердечника.
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное переменное напряжение, кВ | 0,66 |
| Номинальная частота сети, Гц | 50 |
| Количество и сечение жил, шт. х мм² | 3х4 |
| Диапазон температуры эксплуатации, °C | от -50 до +50 |
| Минимальная температура монтажа без подогрева, °C | -15 |
| Минимальный радиус изгиба при прокладке | 7,5 наружных диаметров |
| Расчетный наружный диаметр (ориентировочно), мм | 12,0 |
| Справочная масса кабеля, кг/км | 233 |
| Срок службы, лет | не менее 30 |
Область применения
- Стационарная прокладка в силовых и осветительных электрических сетях промышленных и жилых зданий;
- Монтаж внутри сухих и влажных помещений по стенам, в кабель-каналах, пустотах строительных конструкций и штробах под штукатурку;
- Применение на объектах с повышенными требованиями к герметизации кабельных вводов в распределительные коробки и щитовое оборудование;
- Прокладка на открытом воздухе исключительно при условии надежной защиты от прямого воздействия солнечного ультрафиолетового излучения.
